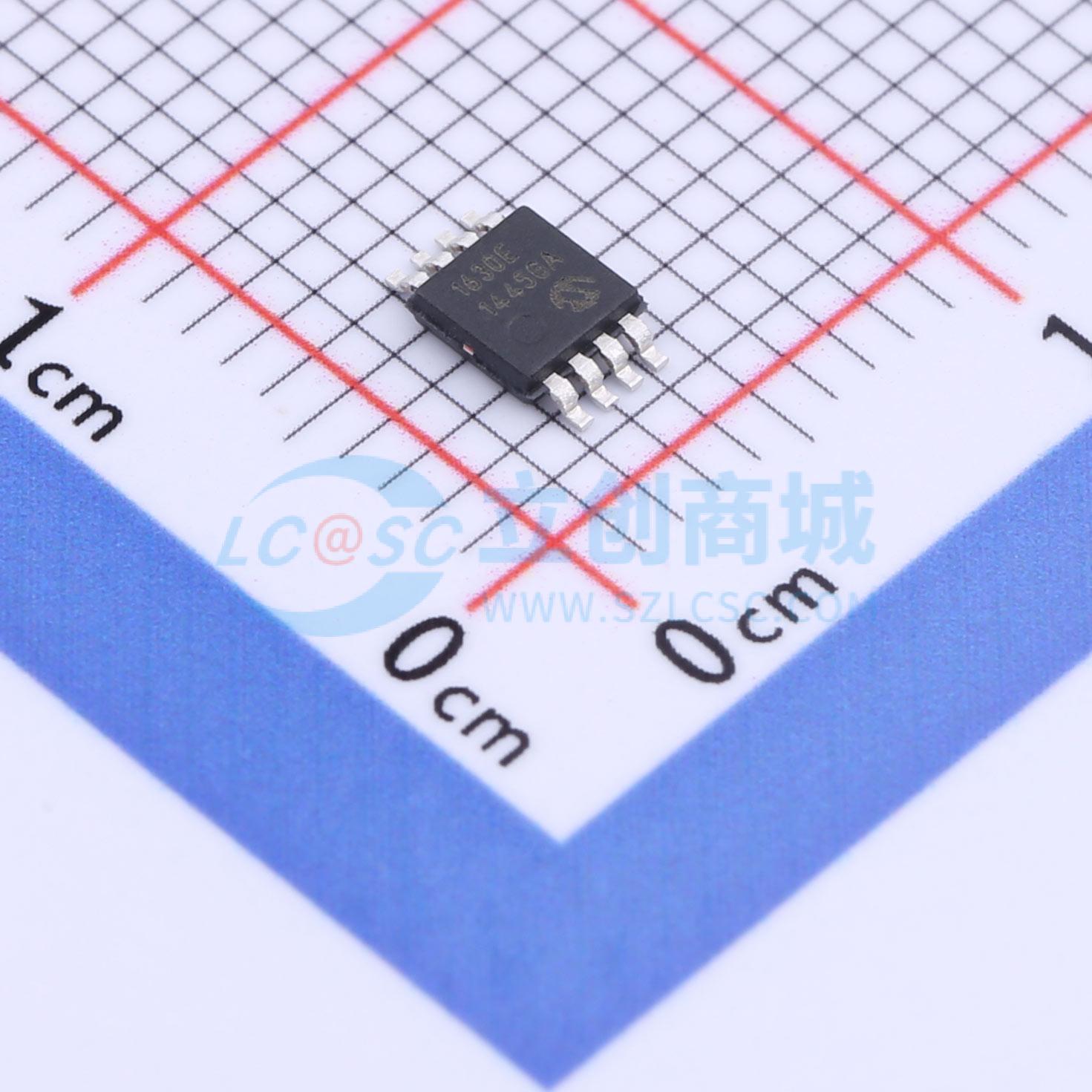

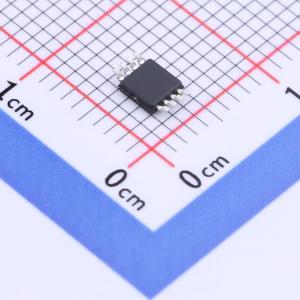

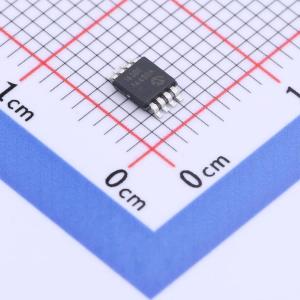

MCP1630-E/MS

MCP1630/V 是一种高速脉宽调制器（PWM），用于开发智能电源系统。当与微控制器单元（MCU）一起使用时，MCP1630/V 将控制电源系统的占空比以提供输出电压或电流调节。MCU 可用于调整输出电压或电流、开关频率、最大占空比以及其他使电源系统更加智能化的特性。

典型应用包括智能电池充电器、智能电源系统、砖型直流/直流转换器、交流功率因数校正、多输出电源、多相电源等。

MCP1630/V 的输入设计为易于连接到 MCU 的 I/O。MCU 为 MCP1630/V 提供振荡器和参考信号，以提供最灵活和适应性强的电源系统。电源系统的开关频率和最大占空比通过 MCU 的 I/O 设置。参考输入可以是外部的、数模转换器（DAC）的输出，或者简单地来自 MCU 的 I/O 输出。这使得电源系统能够适应许多外部信号和变量，以优化性能并便于校准。

在电流模式下，可以设置精确的峰值电流限制。凭借快速比较器速度（通常为 12 ns），与其它高速 PWM 控制器相比，MCP1630 能够在宽输入电压范围内对最大开关电流提供严格的限制。

对于电压模式或平均电流模式应用，MCP1630V 提供了更大的外部斜坡电压范围。

额外的保护功能包括：欠压锁定（UVLO）、过温保护和过流保护。

• 智能功率系统
• 智能电池充电应用
• 多输出/多相转换器
• 输出电压校准
• 交流电源因数校正
• VID功能（由微控制器编程和校准）
• 降压/升压/升降压/SEPIC/反激/隔离型转换器
• 并联电源供应器
