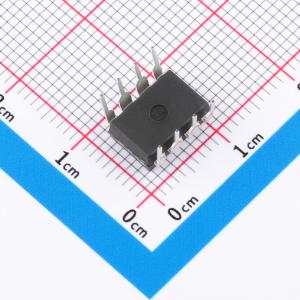

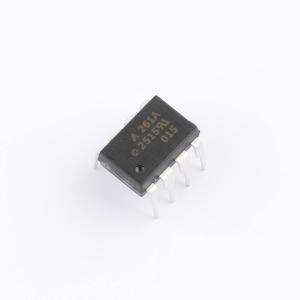

温馨提醒：图片仅供参考，商品以实物为准
HCPL-261A-000E
HCMOS兼容高共模抑制光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-261A-000E
- 商品编号
- C5729233
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 3mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA | |
| 功能特性 | 输出使能控制；开集电极输出 |
商品概述
HCPL-261A系列光耦合门器件具备行业标准6N137系列的所有优点，并增加了与HCMOS兼容的输入电流特性。这使得器件无需额外的LED缓冲器或驱动组件，即可直接与所有常见电路拓扑接口。采用的AlGaAs LED技术允许更低的驱动电流，并利用最新的LED技术减少了性能退化。在单通道器件上，使能输出允许对检测器进行选通。检测器IC的输出是一个开集电极肖特基箝位晶体管。内部屏蔽为HCPL-261A系列提供至少1000 V/μs的共模瞬态抗扰度，为HCPL-261N系列提供15000 V/μs的共模瞬态抗扰度。需要在引脚5和8之间连接一个0.1 μF的旁路电容。
商品特性
- 兼容HCMOS/LSTTL/TTL性能
- 在V_CM = 50 V时，最小共模抑制比(CMR)为1000 V/μs (HCPL-261A系列)；在V_CM = 1000 V时，最小共模抑制比(CMR)为15 kV/μs (HCPL-261N系列)
- 典型高速：10 MBd
- 交流和直流性能在工业温度范围-40°C ~ +85°C内指定
- 提供8引脚DIP、SOIC-8封装
- 安全认证：根据UL1577标准，认可3750 Vrms持续1分钟和5000 Vrms持续1分钟 (选项020)；CSA认证；IEC/EN/DIN EN 60747-5-5认证
应用领域
- 6N137光耦合器的低输入电流(3.0 mA) HCMOS兼容版本
- 隔离式线路接收器
- 单工/多路复用数据传输
- 计算机-外设接口
- 模数、数模转换的数字隔离
- 开关电源
- 仪器仪表输入/输出隔离
- 消除接地环路
- 脉冲变压器替代
