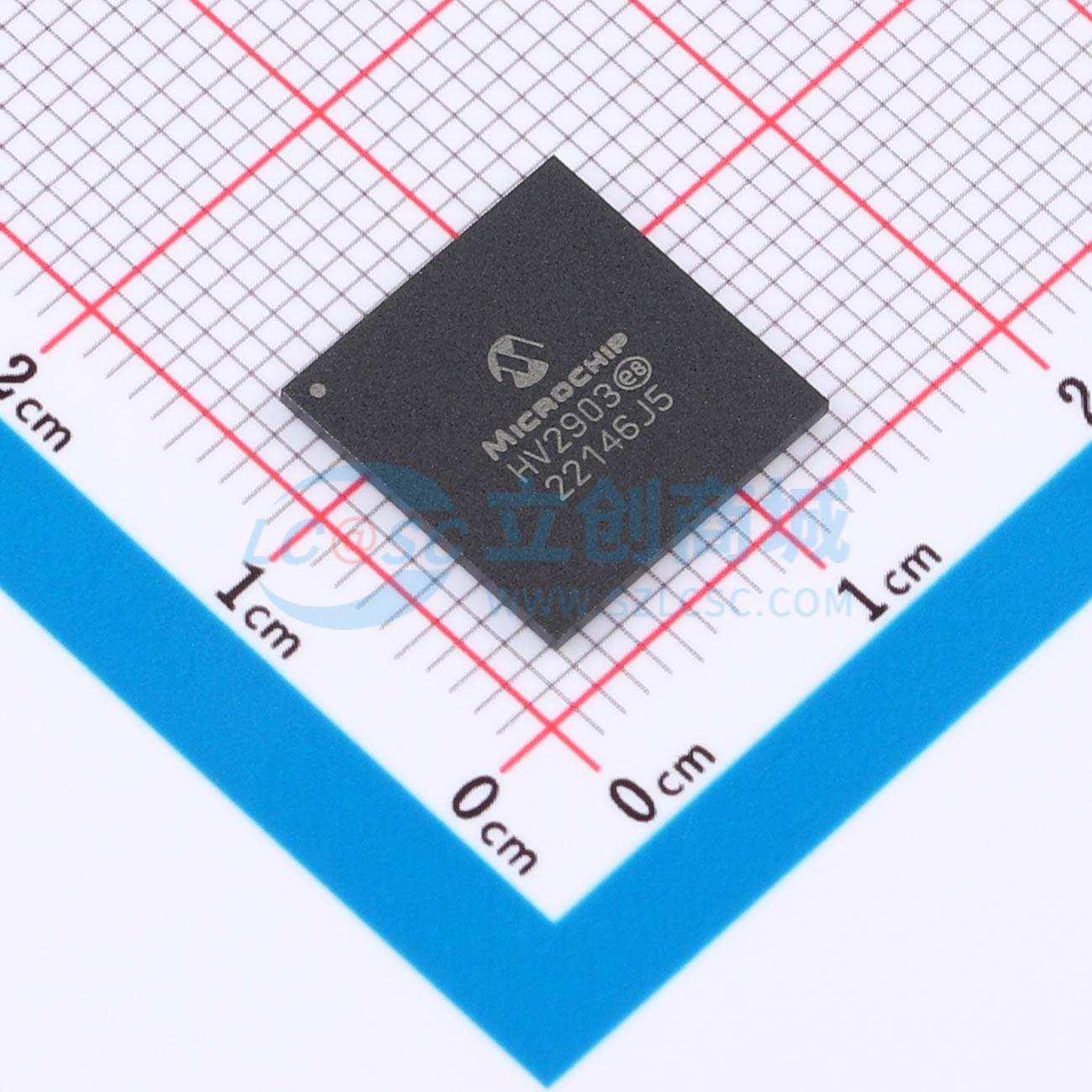

温馨提醒：图片仅供参考，商品以实物为准

HV2903/AHA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: HV2903/AHA
商品编号: C635527
商品封装: TFBGA-132
包装方式: 托盘
商品毛重: 19.1克(g)

商品参数

商品概述

HV2803/HV2903/HV2904器件是低谐波失真、低电荷注入、32通道、无需高压电源的高压模拟开关。它们适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、驱动压电换能器和打印机。 HV2903器件在开关两侧集成了泄放电阻；HV2904器件仅在一侧有泄放电阻，而HV2803器件没有泄放电阻。泄放电阻可消除电容性负载（如压电换能器）上的电压累积。 HV2803/HV2903/HV2904器件有两种工作模式，由MODE引脚输入决定。MODE输入高电平启用32通道单刀单掷（SPST）开关的独立切换模式，MODE输入低电平启用16极双掷（16PDT）开关的组切换模式，以支持探头选择的组切换。这些器件仅需±6V或±5V低压电源，无需高压电源。然而，所有模拟开关都能传输±100V高压脉冲。

商品特性

32通道高压模拟开关
无需高压电源
32通道单刀单掷（SPST）独立切换或组切换
3.3V CMOS输入逻辑电平
66 MHz数据移位时钟频率
采用绝缘体上硅（SOI）高压技术，性能卓越
具备待机模式，低功耗
低寄生电容
直流至50 MHz模拟小信号频率
200 kHz至50 MHz大信号频率
在5.0 MHz时典型关断隔离度为 -70 dB
出色的抗噪能力
带锁存器的可级联串行数据寄存器
输出端集成泄放电阻（HV2903两侧有，HV2904一侧有）

应用领域

医学超声成像
无损检测（NDT）金属探伤
压电换能器驱动器
喷墨打印机头
光学MEMS模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	32
	工作电压	-6V~6V；-5V~5V
	导通时间(ton)	5us

	属性	参数值
	导通电阻(Ron)	10Ω
	关闭时间(toff)	5us
	工作温度	0℃~+70℃
	带宽	50MHz
