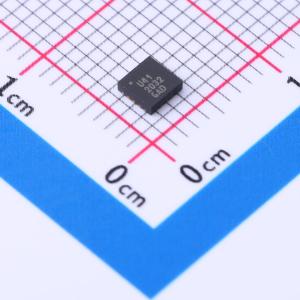

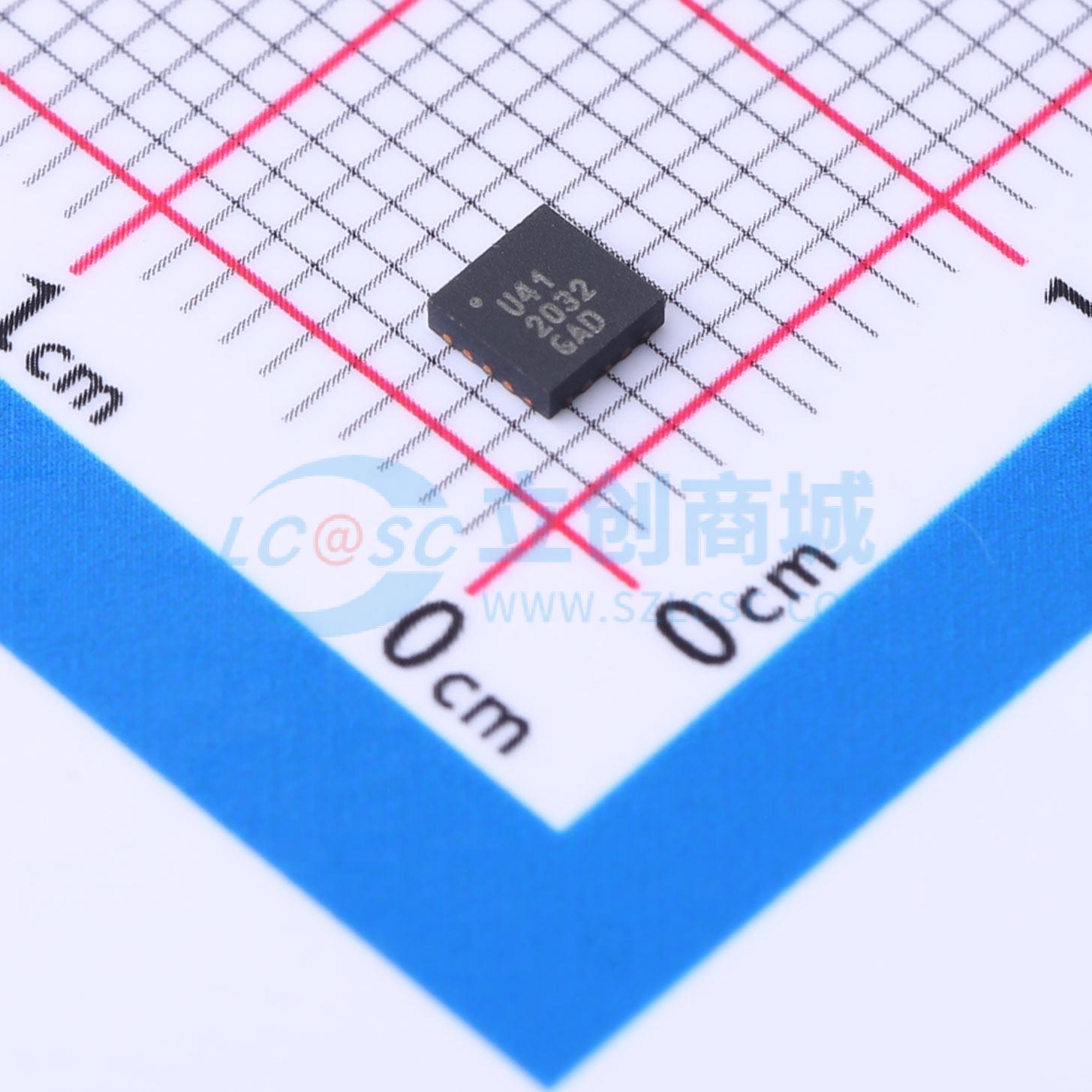

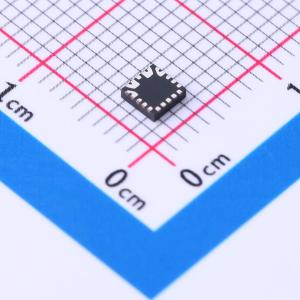

UCS2114-1-V/LX
USB双端口电源开关及电流监测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCS2114 是一款双 USB 端口电源开关配置产品，每个 VBUS 端口可提供 3.0A 的连续电流（最大 3.4A），具备精确过流限制（OCL）、端口电源开关使能、自动恢复故障处理、欠压和过压锁定、反向驱动和反向电压保护以及热保护功能。UCS2114 非常适合独立应用以及具备 SMBus/I²C 通信功能的应用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- UCS2114-1-V/LX
- 商品编号
- C635426
- 商品封装
- VQFN-20(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.9V~5.5V | |
| 导通电阻 | 18mΩ | |
| 工作温度 | -40℃~+105℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
UCS2114 是一款双 USB 端口电源开关配置，每个 VBUS 端口可提供 3.0A 的连续电流（最大 3.4A），具备精确过流限制（OCL）、端口电源开关使能、自动恢复故障处理、欠压和过压锁定、反向驱动和反压保护以及热保护功能。 UCS2114 非常适合独立应用以及具备 SMBus/I²C 通信的应用。 对于使用 SMBus 的应用，UCS2114 可提供每个端口的电流监测功能，每个开关有八个可编程电流限制，连续电流范围从 0.53A 到 3.0A（最大 3.4A）。还提供每个端口的充电分配功能，范围从 3.8mAh 到 246.3Ah。 在独立模式下，UCS2114 为两个开关提供八个电流限制，总连续电流范围从 0.53A + 0.53A 到 3A + 3A。 两个电源开关均包括独立的 VBUS 放电功能和适用于 BC1.2 应用的恒流模式限制。
商品特性
- 双端口电源开关：
- 源电压范围为 2.9V 至 5.5V
- 每个 VBUS 端口的连续电流为 3.0A，每个开关的导通电阻为 18 mΩ
- 独立的端口电源开关使能引脚
- 双故障 ALERT# 有源漏极输出引脚
- 恒流或跳变模式电流限制特性
- 欠压和过压锁定
- 反向驱动、反压保护
- 低测试电流的自动恢复故障处理
- BOOST# 逻辑输出，可在大负载条件下提高 DC-DC 转换器的输出
- SMBus 2.0/I²C 模式特性：
- 每个电源开关可分配八个可编程电流限制
- 可根据要求提供其他 SMBus 地址
- 块读取和块写入
- 内置电流监测（无需外部检测电阻）
- 每个端口的充电分配和行为完全可编程
- 每个端口的 BC1.2 VBUS 放电功能可配置
- 宽工作温度范围：-40℃ 至 +105℃
- 通过汽车 AEC-Q100 可靠性测试
