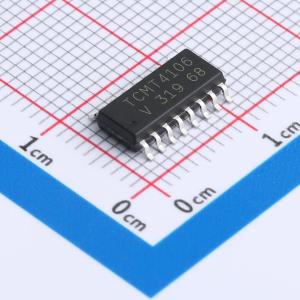

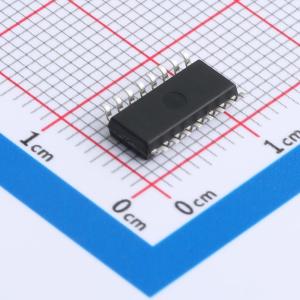

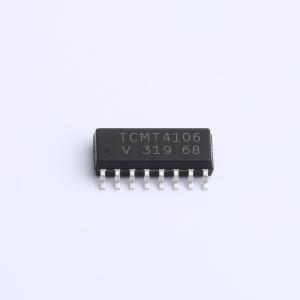

TCMT4106实物图
  • TCMT4106商品缩略图
  • TCMT4106商品缩略图
  • TCMT4106商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TCMT4106

四通道，半间距迷你扁平封装，光电晶体管输出光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TCMT410系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用16引脚（四通道）封装。
品牌名称
VISHAY(威世)
商品型号
TCMT4106
商品编号
C5722208
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.28克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.35V
输出电流50mA
隔离电压(Vrms)3.75kV
直流反向耐压(Vr)6V
负载电压70V
输出通道数4
属性参数值
集射极饱和电压(VCE(sat))300mV@10mA,1mA
上升时间(tr)5.5us
下降时间7us
工作温度-40℃~+100℃
电流传输比(CTR)最小值100%
电流传输比(CTR)最大值/饱和值300%
总功耗(Pd)-
正向电流(If)60mA

商品概述

TCMT410系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用16引脚（四通道）封装。

商品特性

  • 薄型封装（半间距）
  • 交流隔离测试电压3750 VRMS
  • 典型耦合电容低至0.3 pF
  • 电流传输比（CTR）分组选择
  • CTR温度系数低
  • 宽环境温度范围

应用领域

  • 可编程逻辑控制器
  • 调制解调器
  • 应答机
  • 通用应用
