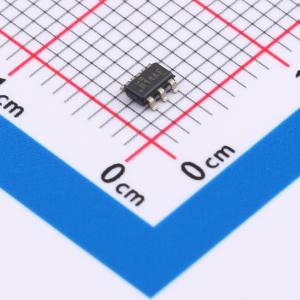

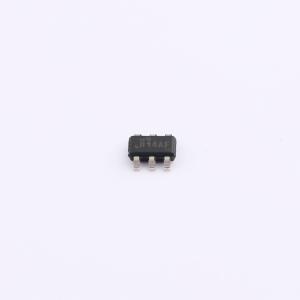

温馨提醒：图片仅供参考，商品以实物为准
DG2001EDV-T1-GE3
DG2001E SPDT 模拟开关（2:1 多路复用器）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能单刀双掷（SPDT）模拟开关，设计用于1.8V至5.5V操作，具有低导通电阻、低功耗和快速切换速度。
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG2001EDV-T1-GE3
- 商品编号
- C5721264
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 32ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 850mΩ | |
| 关闭时间(toff) | 26ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 53pF |
商品概述
DG2001E是一款高性能单刀双掷（SPDT）模拟开关，设计用于单电源1.8 V至5.5 V供电。 该器件采用高密度CMOS技术制造，在5V电源下可实现0.85 Ω的低导通电阻、低功耗和快速开关速度。 DG2001E能够处理模拟和数字信号，并允许幅值高达V+的信号双向传输。其控制逻辑输入电压可超过V+，最高达5.5 V。在高达5.5 V的电源范围内，控制逻辑输入高阈值低至1.8 V。它具有先断后通的开关性能。 开关内置掉电保护电路，可防止在掉电时从COM引脚到V+出现异常电流。每个输出引脚可承受大于7 kV（人体模型）的静电。 工作温度范围为 -40 ℃至 +85 ℃。 DG2001E采用TSOP-6封装。
商品特性
- 低开关导通电阻（0.85 Ω）
- 1.8 V至5.5 V单电源供电
- 掉电模式下隔离
- 符合RoHS标准
- 保证1.8 V逻辑高电平
- 无卤
- 控制逻辑输入电压可超过V+
- 低电荷注入（8 pC）
- 先断后通开关
- 闩锁性能超过JESD 78标准规定的300 mA
- ESD测试 - 人体模型7000 V（JS-001） - 充电器件模型1000 V（JS-002）
应用领域
- 消费电子和计算机领域
- 便携式仪器
- 医疗设备
- 电池供电系统
