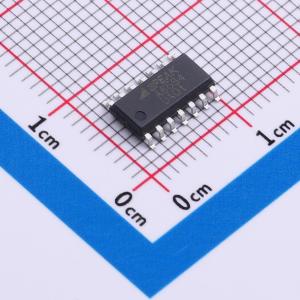

温馨提醒：图片仅供参考，商品以实物为准

TPA6584-SO2R

CMOS单通道、双通道和四通道轨到轨输入/输出运算放大器，低失调、低功耗、高频响应稳定

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPA6584-SO2R
商品编号: C5716500
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.1772克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	-
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	10MHz
	输入失调电压(Vos)	300uV
	输入失调电压温漂(Vos TC)	100nV/℃
	压摆率(SR)	8V/us
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	90dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	135mA
	工作温度	-40℃~+125℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-
	功能特性	内置补偿；ESD保护

商品概述

TPA658x 系列是一组采用 CMOS 工艺的单通道、双通道和四通道轨到轨输入/输出运算放大器，具有低偏移电压、低功耗和稳定的高频响应特性。该系列采用专有设计技术，实现了高性能交流特性，具备 10 MHz 带宽、8 V/μs 压摆率以及低失真，同时每个放大器的静态电流仅为 1.2 mA。即使在输入引脚存在信号的情况下，该系列器件在断电时也能实现隔离，因为其输入引脚与正电源引脚之间没有 ESD 二极管。

商品特性

电源电压：2.7 V ~ 5.5 V
偏移电压：±1.5 mV（最大值）
单位增益带宽：10 MHz
压摆率：8 V/μs
低功耗：每通道 1.2 mA
轨到轨输入和输出
低 1/f 噪声：在 1 kHz 频率下为 10 nV/√Hz
在电源开启和关闭期间无明显输出毛刺
工作温度范围：-40 °C ~ 125 °C

应用领域

仪器仪表
音频设备
电机控制
工业控制
