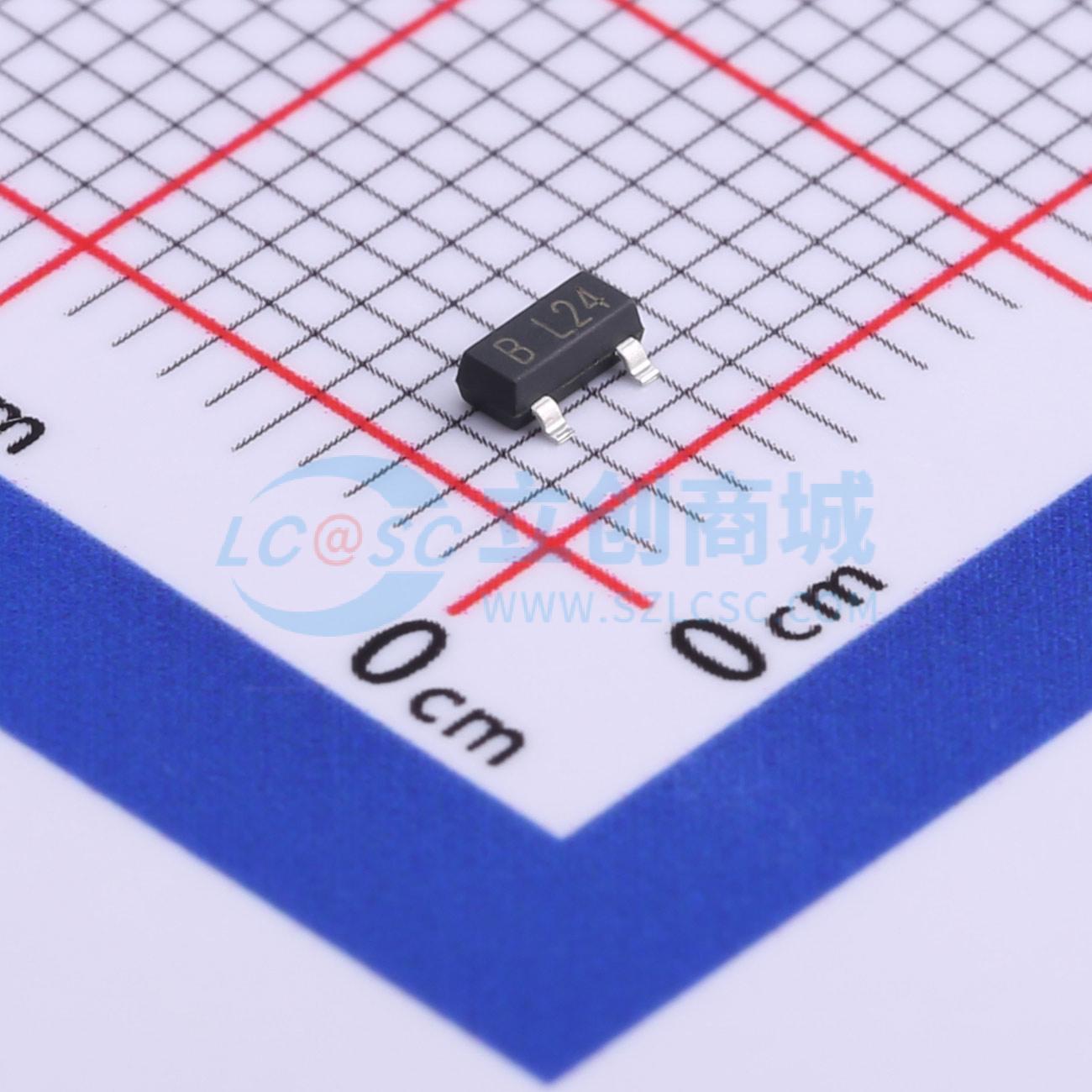

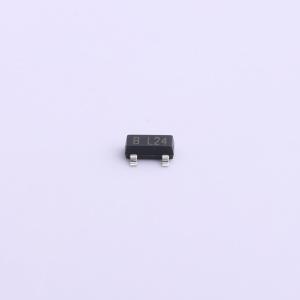

LBT23C24L02-AT

24V 3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于保护敏感电子设备免受静电放电和其他电压瞬态事件的损坏或锁存。适用于电路板空间有限的应用。该器件可保护多达两条线路。它是双向器件，可用于信号极性高于地的线路。TVS二极管是专门为瞬态抑制而设计的固态器件。其特点是具有大截面积结，可传导高瞬态电流。它具有快速响应时间、低钳位电压和无器件退化等特性，适用于电路板级保护。该器件可满足IEC61000-4-2 4级抗扰度要求。SOT-23封装使其非常适合用于便携式电子产品，如RS-422 I/O、RS-232 I/O、笔记本电脑和服务器。
品牌名称: Brightking(君耀电子)
商品型号: LBT23C24L02-AT
商品编号: C634301
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

LBT23C24L02 组件旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁。它专为电路板空间有限的应用而设计。该器件可保护多达两条线路。它是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件。其特点是具有大截面积的结，可传导高瞬态电流。它具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且无器件性能退化。该器件可用于满足 IEC61000 - 4 - 2 标准 4 级的抗扰度要求。SOT - 23 封装尺寸使其非常适合用于便携式电子设备，如 RS - 422 输入/输出、RS - 232 输入/输出、笔记本电脑和服务器。

商品特性

符合 IEC61000 - 4 - 2 标准，静电放电（ESD）15KV 空气放电、8KV 接触放电
SOT - 23 表面贴装封装
保护双向两条输入/输出线路
工作电压：24V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 标准的 MSL 1 级
标记：B L24
通过 AEC - Q101 认证

应用领域

CAN 总线保护
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	50V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-55℃~+150℃
	类型	ESD
	Cj-结电容	12pF
