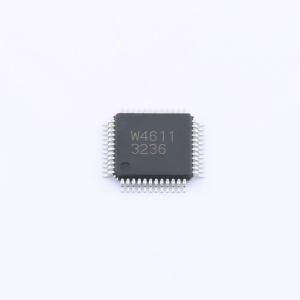

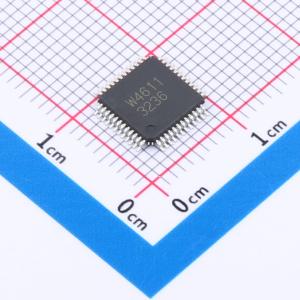

温馨提醒：图片仅供参考，商品以实物为准

IS31FL3236-TQLS2-TR

36通道LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS31FL3236 由36个恒流通道组成，每个通道都具有独立的PWM控制，适用于驱动LED。每个通道的输出电流可以通过外部电阻设置为最高38mA（最大值），并且可以独立地按1、1/2、1/3和1/4的比例进行缩放。通过I2C接口改变PWM占空比，每个通道的平均LED电流可以在256个步进中变化。可以通过将SDB引脚拉低或使用软件关断功能来关闭芯片，以降低功耗。IS31FL3236 提供QFN-44（5mm x 5mm）和eTQFP-48封装。其工作电压范围为2.7V至5.5V，工作温度范围为-40°C至+85°C。
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3236-TQLS2-TR
商品编号: C5714539
商品封装: TQFP-48-EP(7x7)
包装方式: 编带
商品毛重: 0.226克(g)

商品参数

商品概述

IS31FL3236由36个恒流通道组成，每个通道都有独立的PWM控制，专为驱动LED而设计。每个通道的输出电流可通过外部电阻设置，最大可达38mA。并且可独立按1、1/2、1/3和1/4的比例进行缩放。通过I2C接口改变PWM占空比，每个通道的LED平均电流可进行256级调节。通过将SDB引脚拉低或使用软件关机功能可关闭芯片，以降低功耗。 IS31FL3236提供QFN - 44（5mm×5mm）和eTQFP - 48封装。它的工作电压范围为2.7V至5.5V，工作温度范围为 - 40℃至 + 85℃。

商品特性

2.7V至5.5V电源供电
I2C接口，具备自动地址递增功能
内部复位寄存器
采用256级PWM调节LED亮度
每个通道可独立控制
每个通道可独立按1、1/2、1/3和1/4的比例缩放
工作温度范围为 - 40℃至 + 85℃
QFN - 44（5mm×5mm）和eTQFP - 48封装

应用领域

用于手机及其他手持设备的LED显示
家用电器中的LED

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	400kHz
	通道数	36

	属性	参数值
	输出电流	23mA
	调光	PWM；I2C
	拓扑结构	-
	工作温度	-40℃~+85℃
