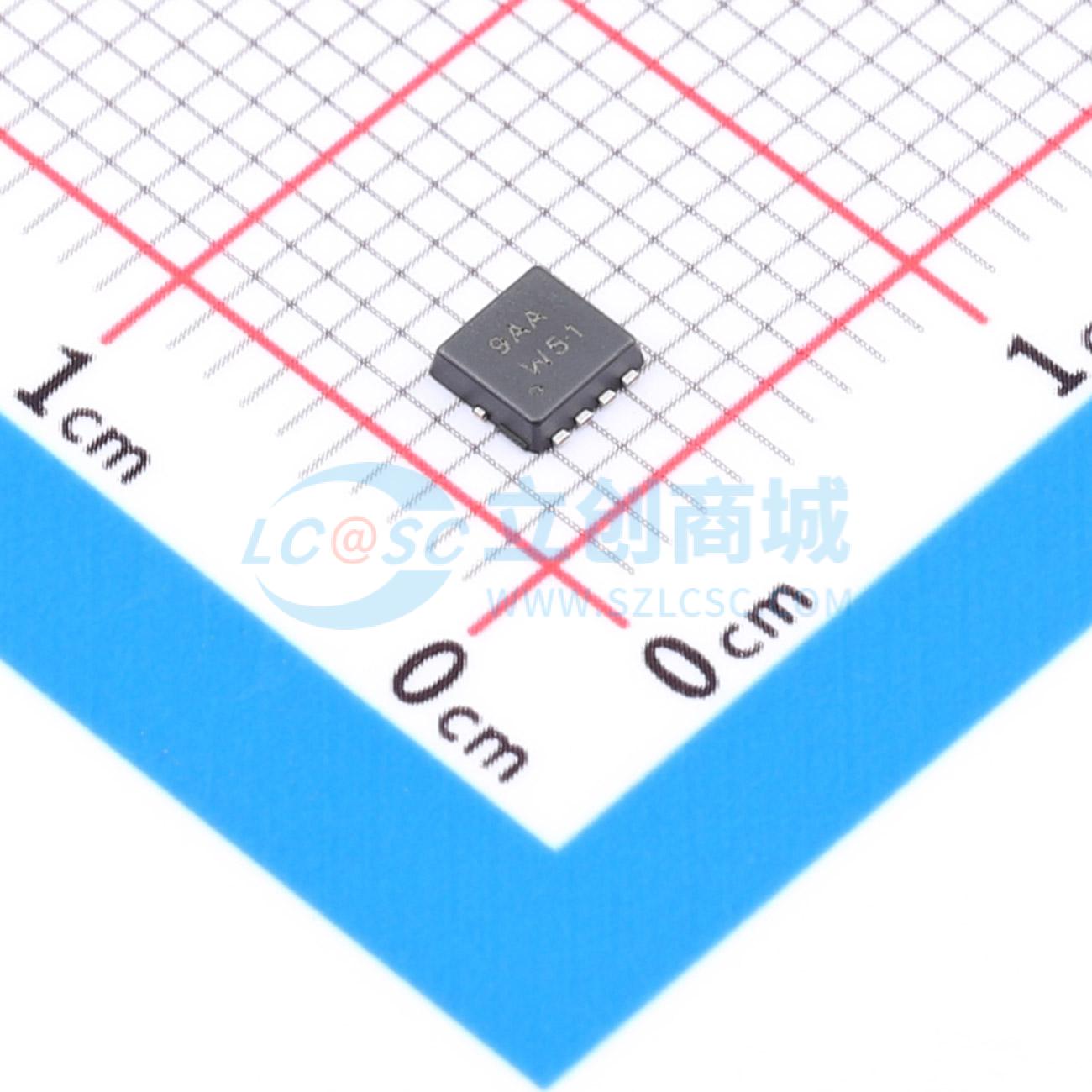

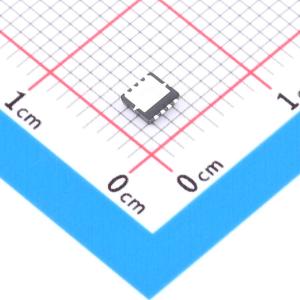

PXN018-30QLJ
1个N沟道 耐压:30V 电流:7.5A 电流:19.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PXN018-30QLJ
- 商品编号
- C5713681
- 商品封装
- MLPAK-33
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7.5A；19.2A | |
| 导通电阻(RDS(on)) | 18mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 10.9W；1.7W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 10.8nC@10V | |
| 输入电容(Ciss) | 447pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款MOSFET专为满足汽车应用的严苛要求而设计。它符合AEC - Q101标准，有生产件批准程序（PPAP）支持，非常适合用于以下方面： 电源管理功能 DC - DC转换器
商品特性
- 生产过程中进行100%非钳位电感开关（UIS）测试
- 低导通电阻RDS(ON) — 确保最小的导通状态损耗
- 小尺寸、高效散热封装，可实现更高密度的终端产品
- 仅占用SO - 8封装33%的电路板面积，使终端产品更小
- 可焊侧翼，便于光学检测
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
- DMN6069SFVWQ适用于需要特定变更控制的汽车应用；该产品符合AEC - Q101标准，具备PPAP能力，并在通过IATF 16949认证的工厂生产。
应用领域
- 电源管理功能-DC-DC转换器
