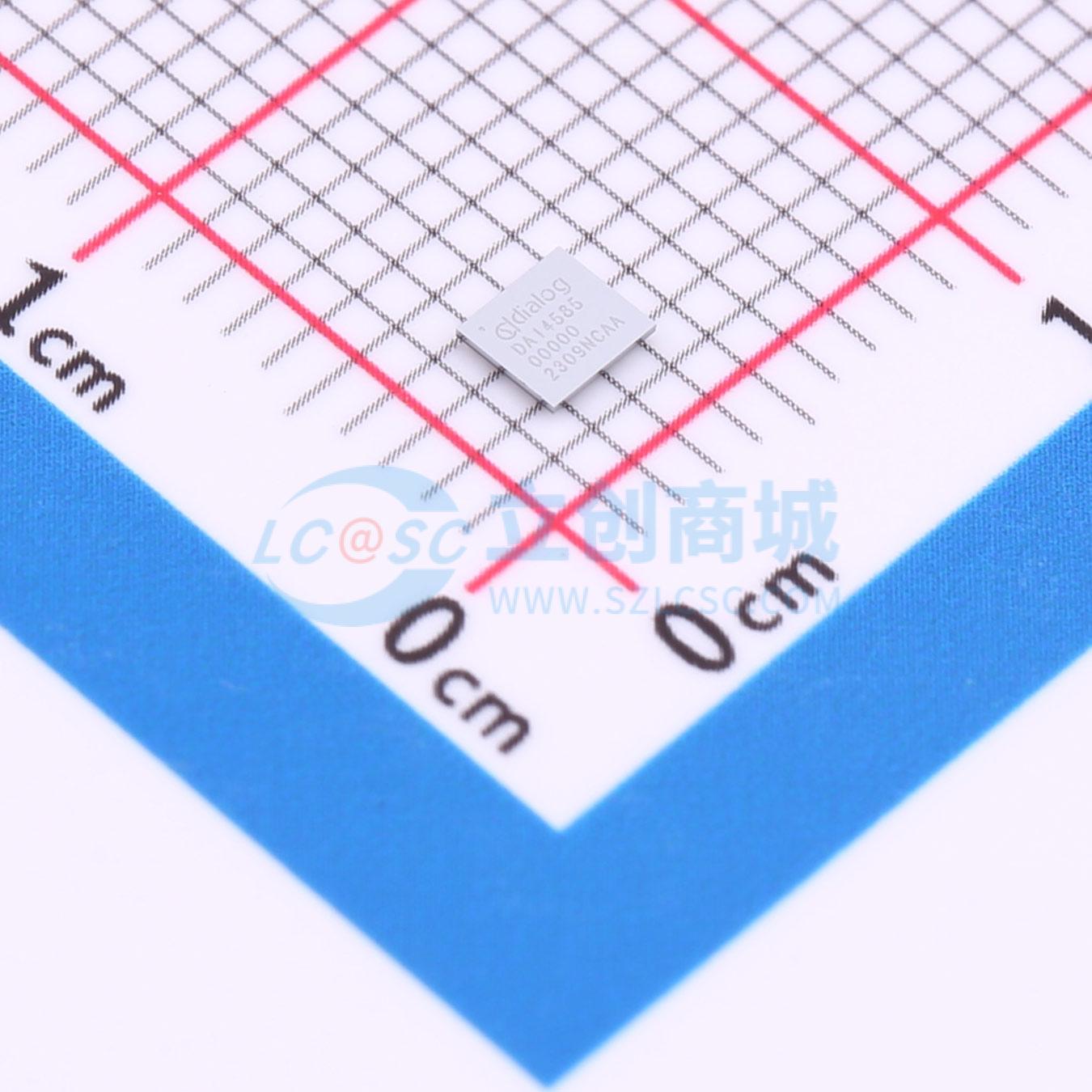

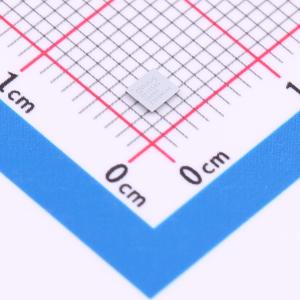

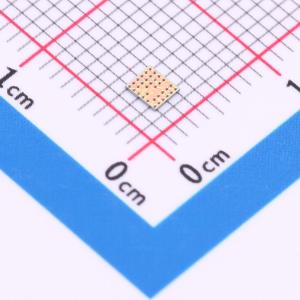

温馨提醒：图片仅供参考，商品以实物为准
DA14585-00000VV2
最小尺寸、最低功耗且集成度最高的蓝牙5系统级芯片（SoC）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供了行业领先的所有优势，但具有更大的灵活性，可在最小的尺寸和功耗预算下创建更先进的应用。这是一款多功能片上系统（SoC），非常适合为遥控器、接近标签、信标、联网医疗设备和智能家居节点等产品添加低功耗蓝牙功能。它支持包括蓝牙5和低功耗蓝牙Mesh在内的所有蓝牙开发。此外，它拥有96 kB的RAM，其用户应用程序内存是前代产品的两倍，可充分利用该标准的功能
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DA14585-00000VV2
- 商品编号
- C5711621
- 商品封装
- WLCSP-34(2.4x2.7)
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | I2C；UART；SPI | |
| 工作电压 | 3.3V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 0dBm |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 3.4mA | |
| 灵敏度 | -93dBm | |
| 接收电流 | 3.7mA | |
| 典型应用频率 | 2.4GHz | |
| 类型 | 收发器 |
商品概述
DA14585为设计师提供了行业领先的DA14580的所有优势，同时在最小的占位面积和功耗预算下，具备更大的灵活性来创建更先进的应用。这款多功能片上系统（SoC）非常适合为遥控器、近场标签、信标、联网医疗设备和智能家居节点等产品添加低功耗蓝牙功能。它支持直至蓝牙5及低功耗蓝牙Mesh的所有蓝牙开发。此外，DA14585拥有96 kB的RAM，其用户应用程序的内存是前代产品的两倍，可充分利用该标准的特性。它还集成了麦克风接口，以较低的额外成本提供语音支持。宽电源电压范围（0.9 - 3.6 V）涵盖了更多的能源选择，提供了充分的设计灵活性。与所有SmartBond解决方案一样，DA14585易于进行设计导入，支持独立和托管应用程序。它由完整的开发环境和瑞萨（Renesas）的SmartSnippets软件提供支持，可帮助您优化软件的功耗。
商品特性
- 符合蓝牙5.0、ETSI EN 300 328和EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）以及ARIB STD - T66（日本）标准
- 支持多达8个低功耗蓝牙连接
- 冷启动速度快，小于50 ms
- 处理单元：带SWD接口的16 MHz 32位ARM Cortex - M0；专用链路层处理器；AES - 128位加密处理器
- 存储器：64 kB一次性可编程（OTP）存储器；96 kB数据/保留SRAM；128 kB用于操作系统和协议栈的ROM
- 电源管理：集成降压/升压DCDC转换器；P0、P1、P2和P3端口，耐压3.3 V；仅4个电源引脚，易于去耦；支持硬币电池（典型值3.0 V）和碱性电池（典型值1.5 V）；支持1.8 V冷启动 - 降压模式；支持0.9 V冷启动 - 升压模式；用于电池电压测量的10位ADC
- 数字控制振荡器：16 MHz晶体（最大±20 ppm）和RC振荡器；32 kHz晶体（±50 ppm）；RCX振荡器（最大±500 ppm）
- 灵活的复位电路：系统和上电复位共用一个引脚
- 通用、捕获和睡眠定时器；数字接口：通用I/O：14个（WL - CSP34）、25个（QFN40）、32个（QFN48）；2个带硬件流控制、速率高达1 MBd的UART；SPI接口；100 kHz、400 kHz的I²C总线；支持三轴的正交解码器
- 模拟接口：4通道10位ADC
- 无线电收发器：完全集成的2.4 GHz CMOS收发器；单天线：无需RF匹配或RX/TX切换；电源电压为3 V时的电流消耗：发射（TX）：3.4 mA，接收（RX）：3.7 mA（使用理想DC - DC时）；+0 dBm发射输出功率；“近场模式”下 - 20 dBm输出功率； - 93 dBm接收灵敏度
应用领域
- 遥控器
- 近场标签和追踪器
- 信标
- 联网医疗设备
- 智能家居
- 人机接口设备
- VR控制器
- 联网传感器
- 无线充电
