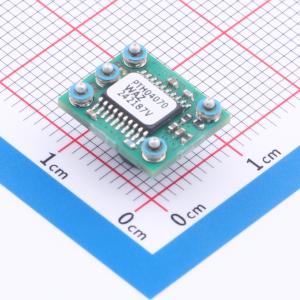

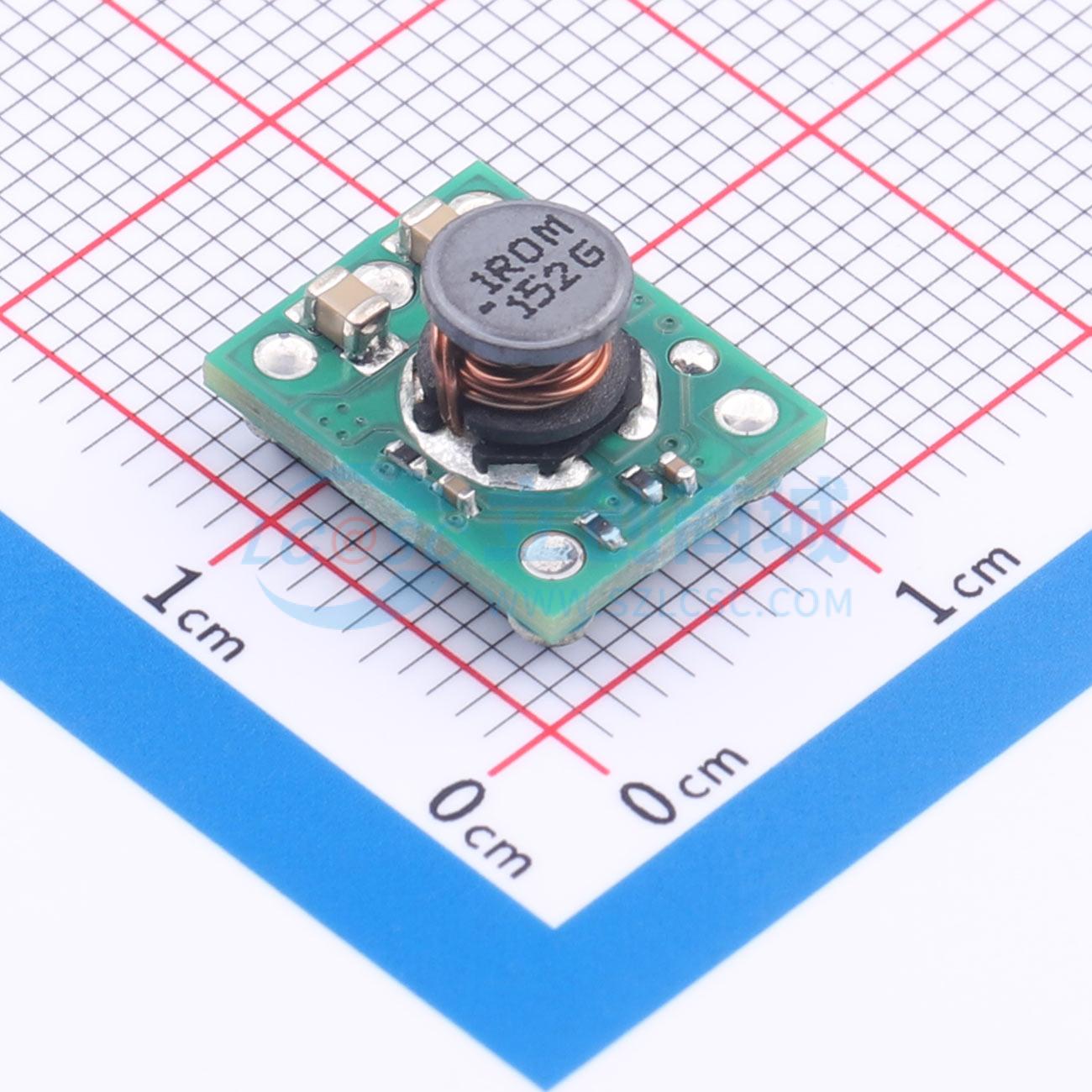

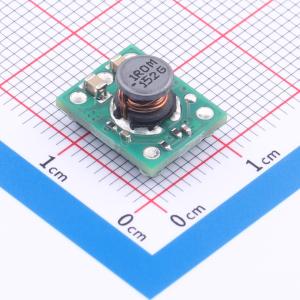

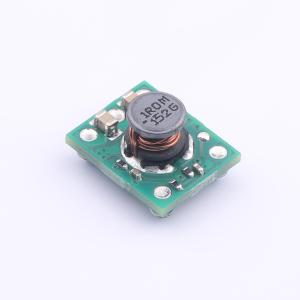

PTH04070WAZ
3V~5.5V 900mV~3.6V 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH04070WAZ
- 商品编号
- C5710783
- 商品封装
- SMD-5P,12.7x10.2mm
- 包装方式
- 托盘
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~5.5V | |
| 转换效率 | 92% |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压(Vout) | 900mV~3.6V | |
| 输出电流(最大值) | 3A | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
TPSM8281x是一系列引脚对引脚兼容、高效率、易用的集成电感同步降压DC/DC电源模块，输出电流范围为1A至4A。该器件采用固定频率峰值电流模式控制拓扑，可满足电信、测试测量和医疗应用的高功率密度要求。低阻开关可在高环境温度下支持高达4A的连续输出电流。开关频率可在1.8MHz至4MHz之间调节，也可同步至外部时钟。在PFM/PWM模式下，TPSM8281x可在整个负载范围内保持高效率。该器件在PWM模式下可提供1%的输出电压精度，便于设计精确的电源。SS/TR引脚可通过精确的启动斜率限制浪涌电流，也可通过跟踪施加到该引脚的外部电压实现输出排序。
商品特性
- 开关频率可在1.8MHz至4MHz之间调节并同步
- 提供两种封装类型可选
- MagPack封装（屏蔽电感和IC）为13引脚，高度小于2.0mm
- μSIL 14引脚，高度小于2.4mm
- 针对低EMI要求进行优化
- 采用倒装芯片裸片安装（无键合线）
- 通过优化引脚排布简化布局
- 提供扩频时钟版本可选
- 可选择强制PWM或PFM/PWM工作模式
- PWM模式下输出电压精度 ±1%
- 输入电压范围 2.75V 至 6V
- 输出电压范围 0.6V 至 5.5V
- 可调节软启动或跟踪
- 带窗口比较器的电源良好输出
- 精确的使能输入支持用户自定义欠压锁定
- 精确排序
- 100%占空比
- 输出放电功能
- 静态电流典型值 15μA
- 优异的散热性能
- 工作温度范围 -40℃ 至 125℃
- 可使用WEBENCH® Power Designer配合TPSM8281x创建定制设计
应用领域
- 光模块
- 数据中心互连
- 测试测量
- 病人监护与诊断
- 无线基础设施
