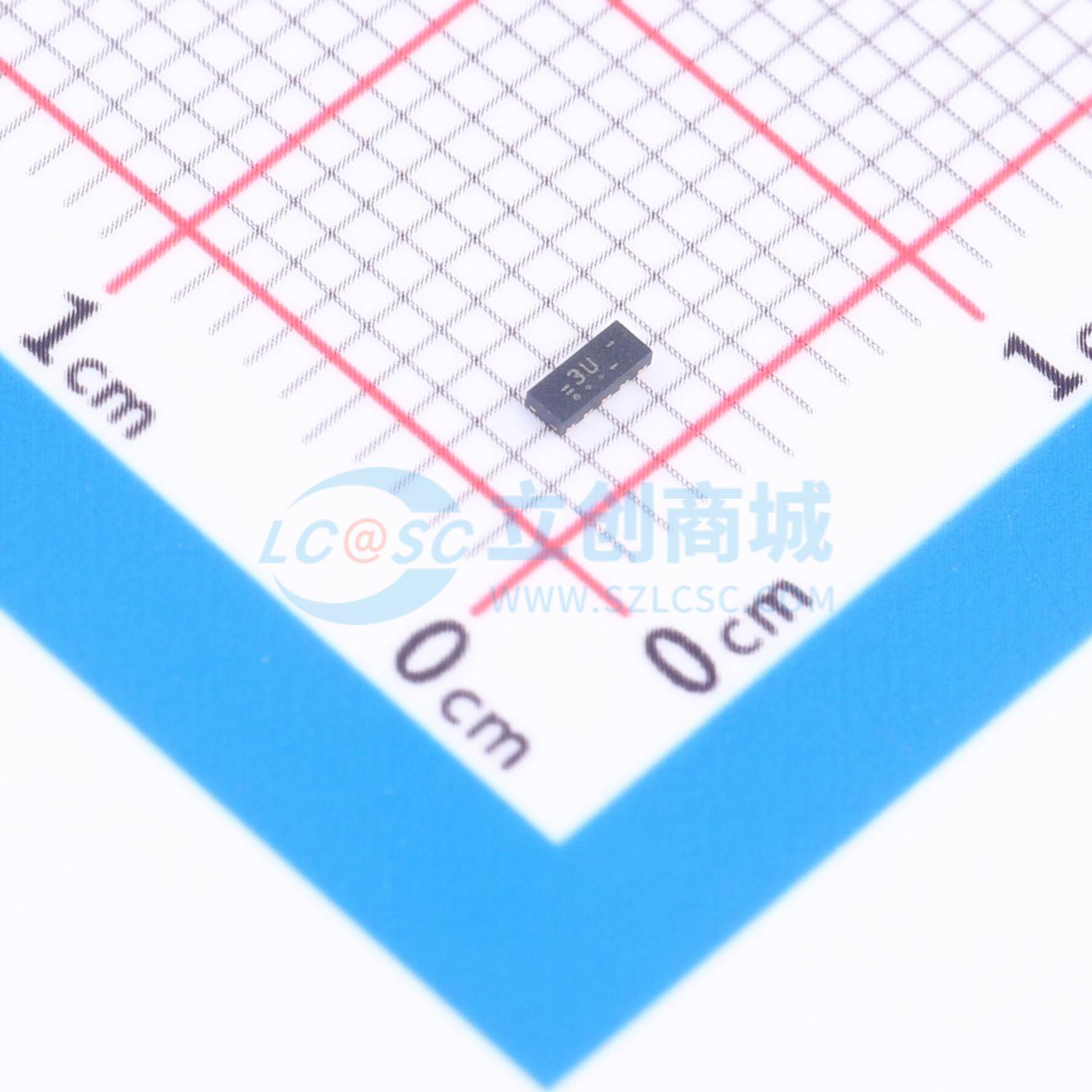

温馨提醒：图片仅供参考，商品以实物为准

PESD4USB3UTBR-QX

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Nexperia(安世)
商品型号: PESD4USB3UTBR-QX
商品编号: C5709190
商品封装: DFN-10(1x2.5)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

参数完善中

商品概述

这款单向ESD保护器件旨在保护高速接口，如10 Gbps的SuperSpeed USB 3.2、HDMI、DisplayPort、外部串行高级技术附件（eSATA）、低压差分信号（LVDS）以及千兆多媒体串行链路（GMSL）串行器/解串器（SerDes）免受静电放电（ESD）影响。该器件采用无引脚小型DFN2510A - 10（SOT1176 - 2）塑料封装，可提供高达15 kV的ESD保护，超过IEC61000 - 4 - 2 4级标准，并符合ISO10605标准。

商品特性

为USB 2.0和10 Gbps的SuperSpeed USB 3.2、HDMI、DisplayPort、eSATA和LVDS提供系统级ESD保护
每个通道的线路电容仅为0.36 pF
出色的系统保护：极深的回滞特性与0.4 Ω的动态电阻相结合
ESD保护等级高达±15 kV（IEC 61000 - 4 - 2，4级；ISO10605）
匹配的0.5 mm走线间距
设计友好的“直通式”信号路由
通过AEC - Q101认证，推荐用于汽车应用

应用领域

信息娱乐应用：USB 2.0、10 Gbps的SuperSpeed USB 3.2、HDMI 2.0、HDBaseT
汽车音频/视频监视器、显示器和摄像头
串行器/解串器：GMSL、FPD - Link、LVDS
