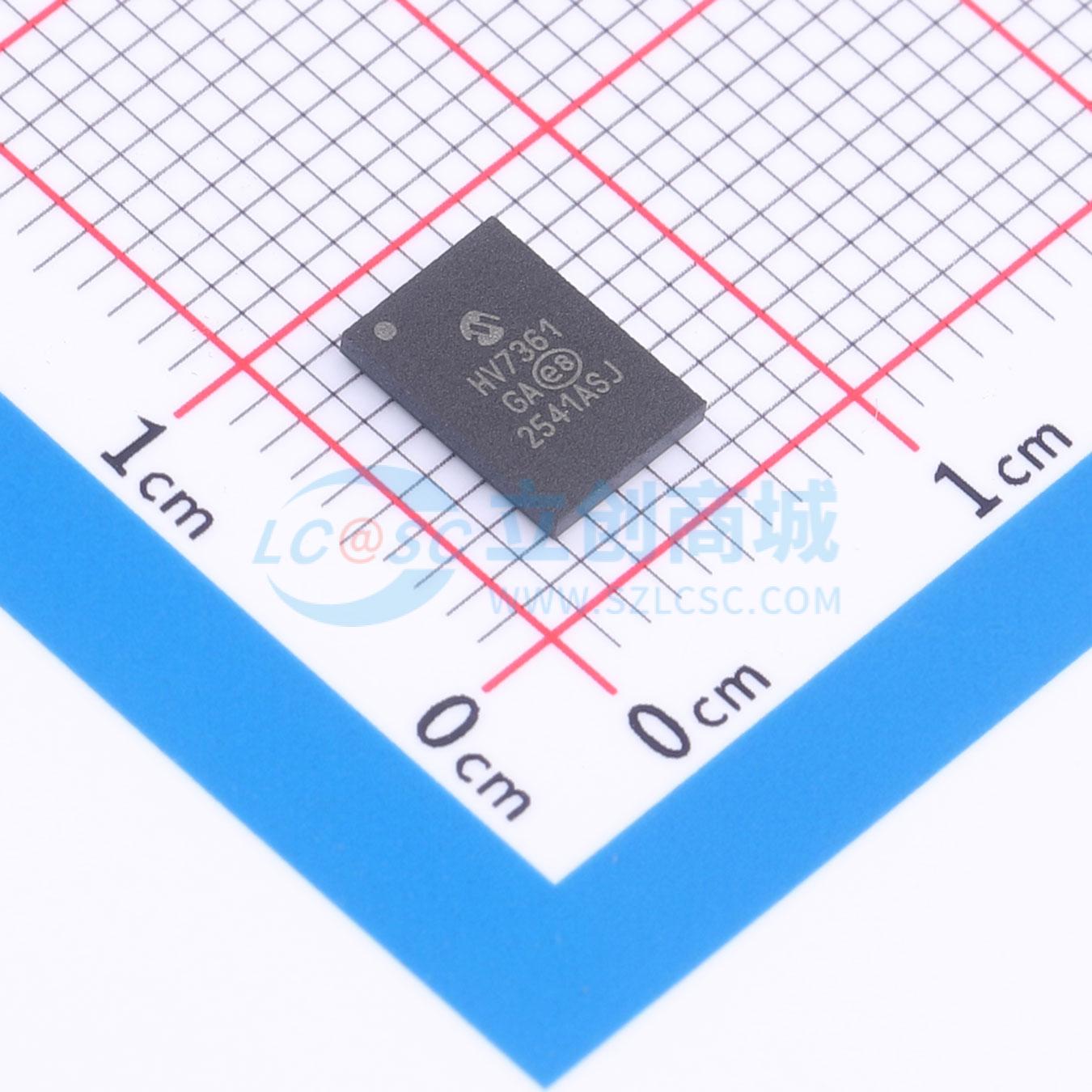

温馨提醒：图片仅供参考，商品以实物为准
HV7361GA-G
HV7361GA-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高压高速脉冲发生器，内置快速归零阻尼场效应晶体管（FET）。HV7361 额外集成了一个双端低噪声收发开关（T/R 开关）。适用于便携式医疗超声成像设备、无损检测和测试设备应用。由控制器逻辑接口电路、电平转换器和交流耦合金属氧化物半导体场效应晶体管（MOSFET）栅极驱动器组成。输出级采用高压大电流 P 沟道和 N 沟道 MOSFET。每个通道的峰值输出电流保证超过 ±2.5A，脉冲摆幅可达 ±100V。栅极驱动器的交流耦合拓扑不仅节省了两个浮动电压源，还使 PCB 布局更简单。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV7361GA-G
- 商品编号
- C633420
- 商品封装
- CABGA-22
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
HV7360/HV7361 是内置快速回零阻尼场效应晶体管（FET）的高压高速脉冲发生器。HV7361 的一个附加特性是集成了一个两终端低噪声 T/R 开关。这些集成电路不仅为便携式医疗超声成像设备设计，还适用于无损检测和测试设备应用。
HV7360/HV7361 均由控制器逻辑接口电路、电平转换器和交流耦合金属氧化物半导体场效应晶体管（MOSFET）栅极驱动器组成。它们还具有作为输出级的高电压和高电流 P 通道和 N 通道 MOSFET。
每个通道的峰值输出电流保证在±100V 的脉冲摆幅下超过±2.5A。栅极驱动器的交流耦合拓扑结构不仅节省了两个浮动电源，还简化了 PCB 布局。
商品特性
- 高密度集成交流耦合脉冲发生器
- 0V至±100V输出电压
- ±2.5A最小脉冲电流（源出和吸入）
- 最高35 MHz工作频率
- 2 ns匹配延时
- 2.5V、3.3V或5V CMOS逻辑接口
- 内置两引脚低噪声接口，适用于HV7361
- 低功耗，无需浮动电源轨或去耦电容
应用领域
- 医学超声成像
- 压电换能器驱动器
- 超声工业无损检测
- 脉冲波形发生器
