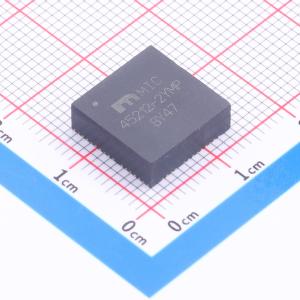

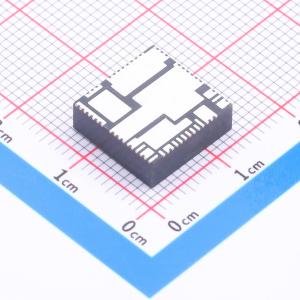

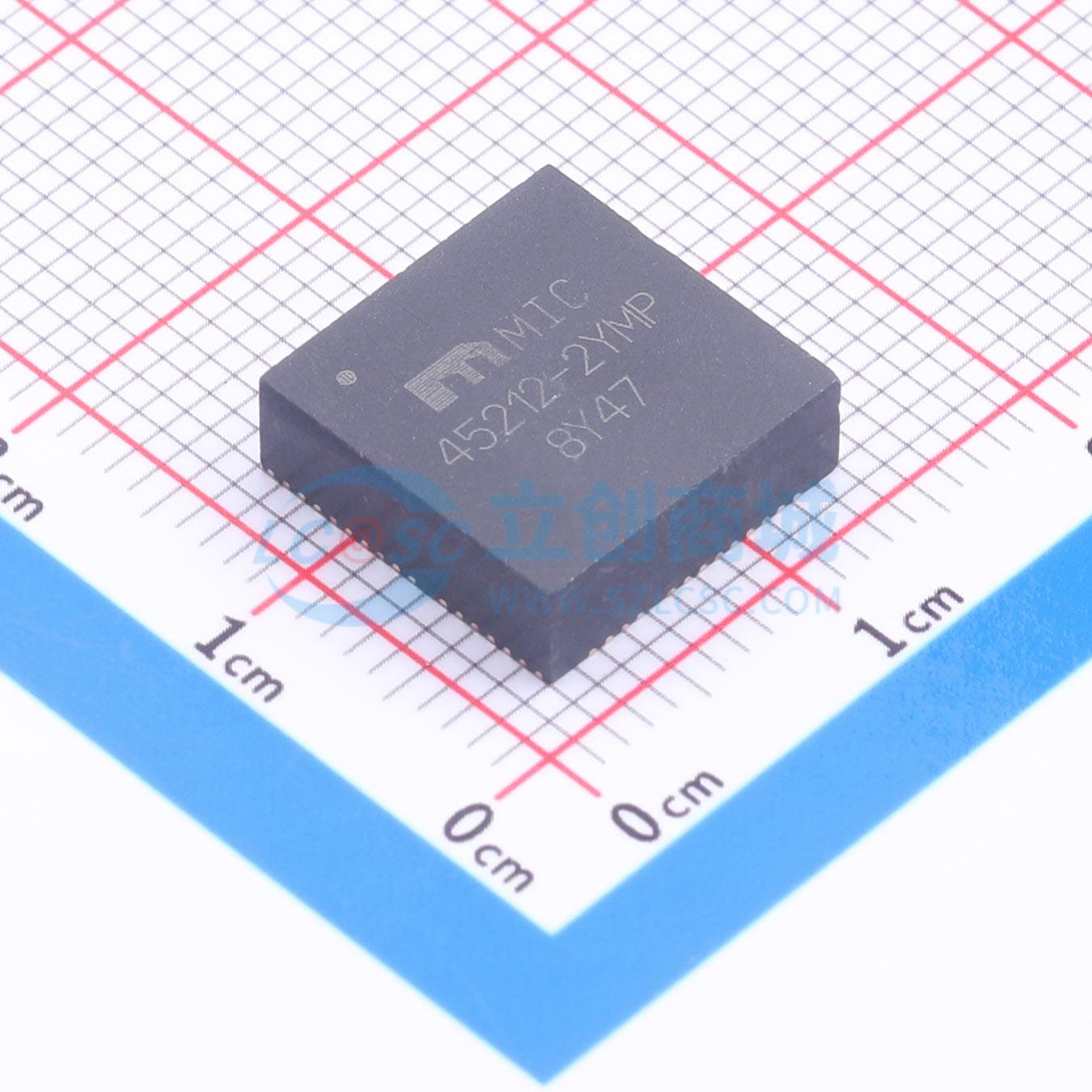

MIC45212-2YMP-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC45212-2YMP-TR
商品编号: C633053
商品封装: QFN-64
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流	2.1mA
	纹波噪声	-
	开关频率	600kHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	12mm
	宽度	12mm
	高度	4mm
	功能特性	欠压保护；过流保护；短路保护；可编程输出电压；自动故障恢复；过热保护

商品概述

MIC45212 是一款同步降压调节器模块，具有独特的自适应导通时间控制架构。该模块在一个封装中集成了DC-DC控制器、功率MOSFET、启动二极管、启动电容和电感，简化了最终用户的设计和布局过程。这种高度集成的解决方案加速了系统设计并提高了产品上市时间。内部MOSFET和电感经过优化，以在低输出电压下实现高效率。完全优化的设计可以在4.5V至26V的宽输入电压范围内提供高达14A的电流，而无需额外冷却。

MIC45212-1 采用超轻负载（HLL）架构，而 MIC45212-2 则采用超高速控制（HSC）架构，这使得负载瞬态响应非常快，从而减少了输出电容的需求。MIC45212 提供1%的输出精度，可以通过两个外部电阻从0.8V调整到0.85 * VIN。其他特性包括热关断保护、输入欠压锁定、可调电流限制和短路保护。MIC45212 允许安全启动到预偏置输出。

商品特性

无需补偿
最大输出电流可达14A
峰值效率>93%
输出电压：0.8V至0.85*VIN，精度±1%
可调开关频率从200kHz到600kHz
使能输入和开漏电源良好输出
超高速控制（MIC45212-2）架构实现快速瞬态响应
超轻负载（MIC45212-1）提高轻负载效率
支持预偏置输出的安全启动
结温范围-40℃至+125℃
热关断保护
具备打嗝模式的短路保护
可调电流限制
提供64引脚12mm x 12mm x 4mm QFN封装

应用领域

高功率密度负载点转换
服务器、路由器、网络设备和基站
FPGA、DSP 和低压ASIC电源供应
工业和医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~26V
	转换效率	93%
	输出电压(Vout)	-
	输出电压精度	±1%
	输出电流(最大值)	14A
