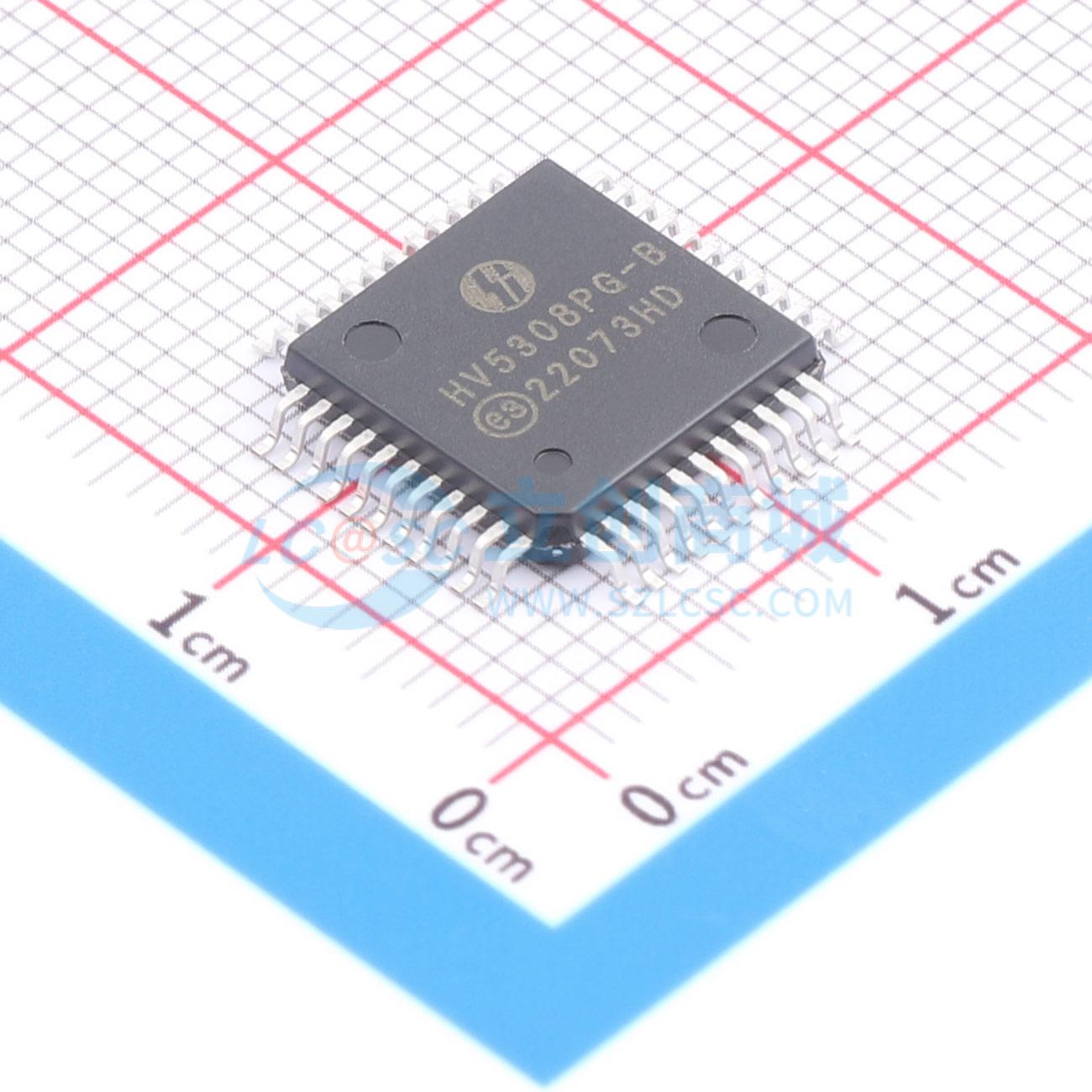

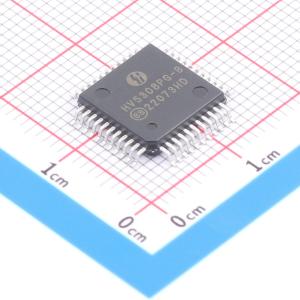

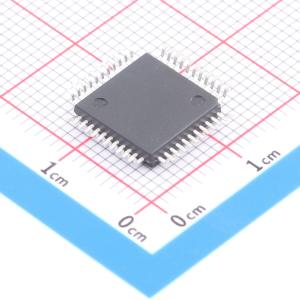

HV5308PG-B-G-M919
32通道串行转并行高压推挽输出转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电压串行到高压并行转换器，具有推挽输出。适用于交流电致发光显示器驱动，也可用于任何需要多输出高压、电流源和吸收能力的应用，如驱动等离子面板、真空荧光或大型矩阵液晶显示器。该设备由32位移位寄存器、32个锁存器和控制逻辑组成，以启用输出。数据在时钟的低到高转换时通过移位寄存器移位。数据输出缓冲器用于级联设备，此输出反映移位寄存器最后一位（32）的当前状态。移位寄存器的操作不受LE（锁存使能）或OE（输出使能）输入的影响。当LE输入为高电平时，数据从移位寄存器传输到锁存器；当LE为低电平时，锁存器中的数据被保留。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV5308PG-B-G-M919
- 商品编号
- C632967
- 商品封装
- PQFP-44(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 10.8V~13.2V | |
| 时钟频率(fc) | 8MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 32 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 推挽式 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 1200mW | |
| 传播延迟(tpd) | 110ns@12V,15pF | |
| 输出电流 | 20mA |
商品概述
HV5308 和 HV5408 是低压串行转高压并行转换器，具有推挽输出。这些设备设计用于作为交流电致发光显示器的驱动器。HV5308/HV5408 也可用于任何需要多输出高压、电流源和电流吸收能力的应用，例如驱动等离子面板、真空荧光显示器或大型矩阵 LCD 显示器。
这些设备由一个 32 位移位寄存器、32 个锁存器和控制逻辑组成，以使能输出。数据在时钟从低到高跳变时通过移位寄存器传输。HV5308 的移位方向为顺时针（从封装顶部看），而 HV5408 的移位方向为逆时针。
提供了一个数据输出缓冲区用于级联设备。该输出反映了移位寄存器最后一个比特（第 32 位）的当前状态。移位寄存器的操作不受 LE（锁存使能）或 OE（输出使能）输入的影响。当 LE 输入为高电平时，数据从移位寄存器转移到锁存器。当 LE 为低电平时，锁存器中的数据被保持。
商品特性
- 采用高压CMOS工艺
- 低功耗电平转换
- 源/汇电流最小20mA
- 移位寄存器速度8.0 MHz
- 锁存数据输出
- CMOS兼容输入
- 正向和反向移位选项
- 到VPP的二极管允许高效电源恢复
