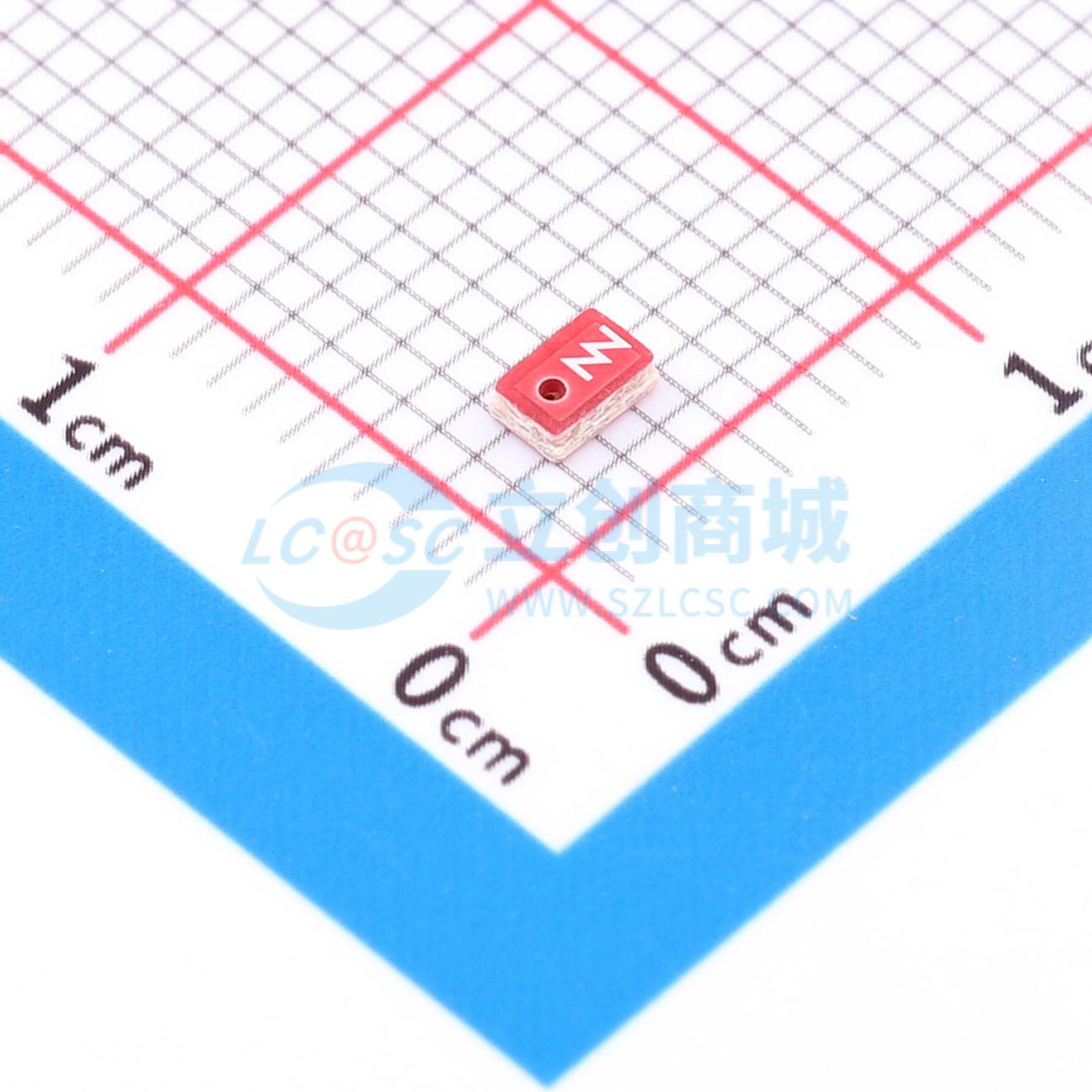

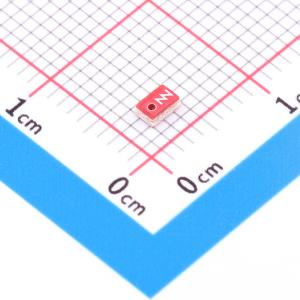

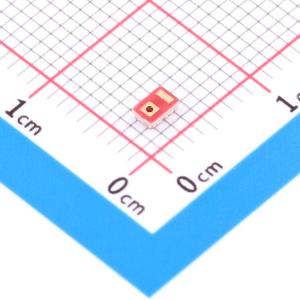

NN02-101

商品概述

NANO mXTEND 天线增强器是有史以来最小的虚拟天线。当您需要为蓝牙和Wi-Fi寻找一个可靠且可重复使用的天线解决方案，并且设备空间非常有限时，它是您的首选产品。

最小间隙：5毫米 X 5毫米。
微型化：最小的虚拟天线尺寸为3.0毫米 X 2.0毫米 X 0.8毫米。
多功能性：可以安装在设备角落或中心边缘。
可靠性：现成的标准产品，无需天线部件定制（电子优化）。
应用场景：智能家居、追踪设备、可穿戴设备、游戏设备、物联网模块。

操作频段总结：

蓝牙和Wi-Fi（2400 – 2500 MHz）

NANO mXTEND (NN02-101) 天线增强器（安装在角落）的技术特性：

频率范围：2400 MHz - 2500 MHz
平均效率：>55%
峰值增益：2.4 dBi
电压驻波比：< 2.5:1
辐射模式：全向
极化方式：线性
重量（约）：0.01克
温度范围：-40至+125℃
阻抗：50Ω
尺寸（长X宽X高）：3.0毫米 X 2.0毫米 X 0.8毫米

NANO mXTEND (NN02-101) 天线增强器（安装在角落）的焊盘尺寸：

A：1.00毫米
B：0.50毫米
C：1.30毫米
D：0.80毫米
E：0.15毫米

NANO mXTEND (NN02-101) 天线增强器（安装在中间）的技术特性：

频率范围：2400 MHz - 2500 MHz
平均效率：>65%
峰值增益：2.4 dBi
电压驻波比：< 3.0:1
辐射模式：全向
极化方式：线性
重量（约）：0.01克
温度范围：-40至+125℃
阻抗：50Ω
尺寸（长X宽X高）：3.0毫米 X 2.0毫米 X 0.8毫米

NANO mXTEND (NN02-101) 天线增强器（安装在中间）的焊盘尺寸：

A：1.00毫米
B：0.50毫米
C：1.30毫米
D：0.80毫米
E：0.15毫米
