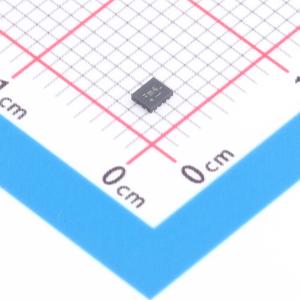

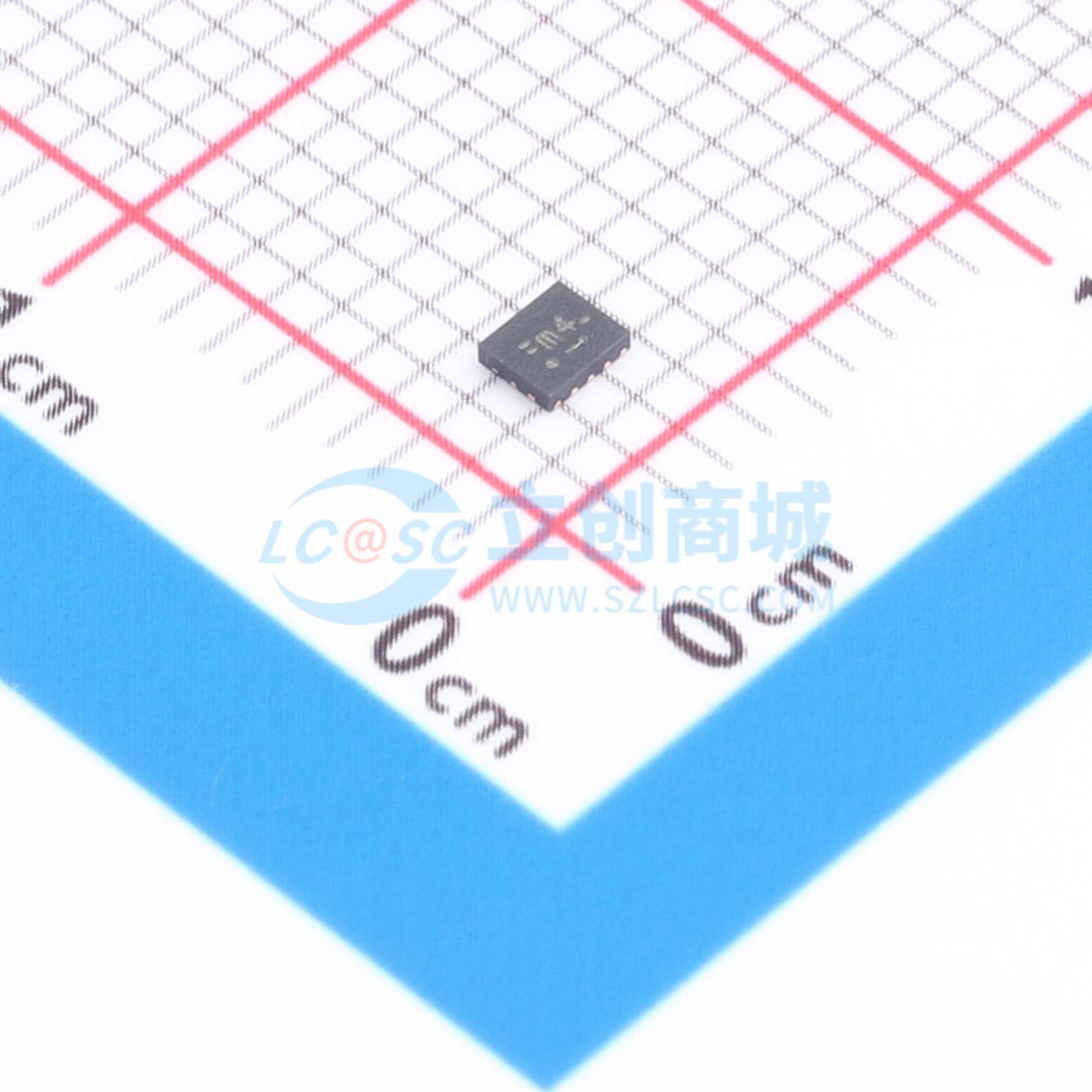

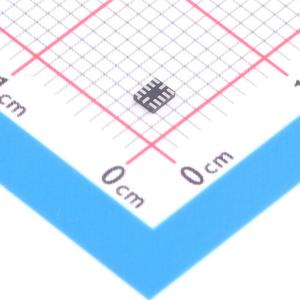

NXS0104GU12-Q100X

双电源转换收发器；开漏；自动方向感应

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款4位、具有自动方向感应功能的双电源转换收发器，可实现双向电压电平转换。它有两个4位输入输出端口（An和Bn）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。VCC(A)可在1.65V至3.6V之间的任何电压下供电，VCC(B)可在2.3V至5.5V之间的任何电压下供电，适用于在任何电压节点（1.8V、2.5V、3.3V和5.0V）之间进行转换。引脚An和OE参考VCC(A)，引脚Bn参考VCC(B)
品牌名称: Nexperia(安世)
商品型号: NXS0104GU12-Q100X
商品编号: C5702408
商品封装: XQFN-12(1.7x2)
包装方式: 编带
商品毛重: 0.0224克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	推挽式；开漏
	工作温度	-40℃~+125℃
	功能特性	断电保护；自动方向检测；输出使能高阻；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	I2C；单总线
	芯片类型	电平转换器

商品概述

NXS0104-Q100是一款4位双电源电平转换收发器，具有自动方向感测，可实现双向电压电平转换。它具有两个4位输入输出端口（An和Bn）、一个输出使能输入（OE）和两个电源引脚VCC(A)和VCC(B)。VCC(A)可在1.65V至3.6V之间任意电压供电，VCC(B)可在2.3V至5.5V之间任意电压供电，适合在1.8V、2.5V、3.3V和5.0V电压节点之间转换。

商品特性

双电源电平转换收发器；开漏；自动方向感测 -符合AEC-Q100（1级）的汽车产品认证 -规定温度范围：-40℃至+85℃和-40℃至+125℃ -宽电源电压范围：VCC(A)1.65V至3.6V，VCC(B)2.3V至5.5V -最大数据速率：推挽24Mbps -IOFF电路提供部分掉电模式操作 -输入可接受高达5.5V电压

应用领域

电压电平转换应用 -点对点应用，在不同电源电压运行的器件或系统之间接口 -主要面向使用开漏驱动器的I2C或1-Wire -也可用于推挽驱动器连接到端口的应用，但NXB0104-Q100可能更合适 -汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	24Mbps
	工作电压(VCCA)	1.65V~3.6V
	工作电压(VCCB)	2.3V~5.5V
	元件数	1
