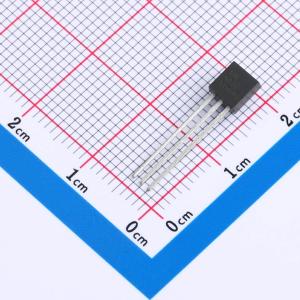

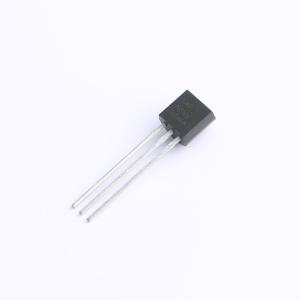

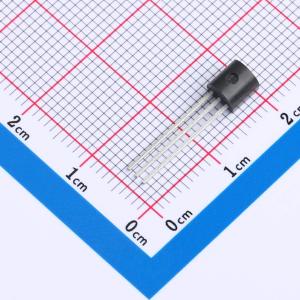

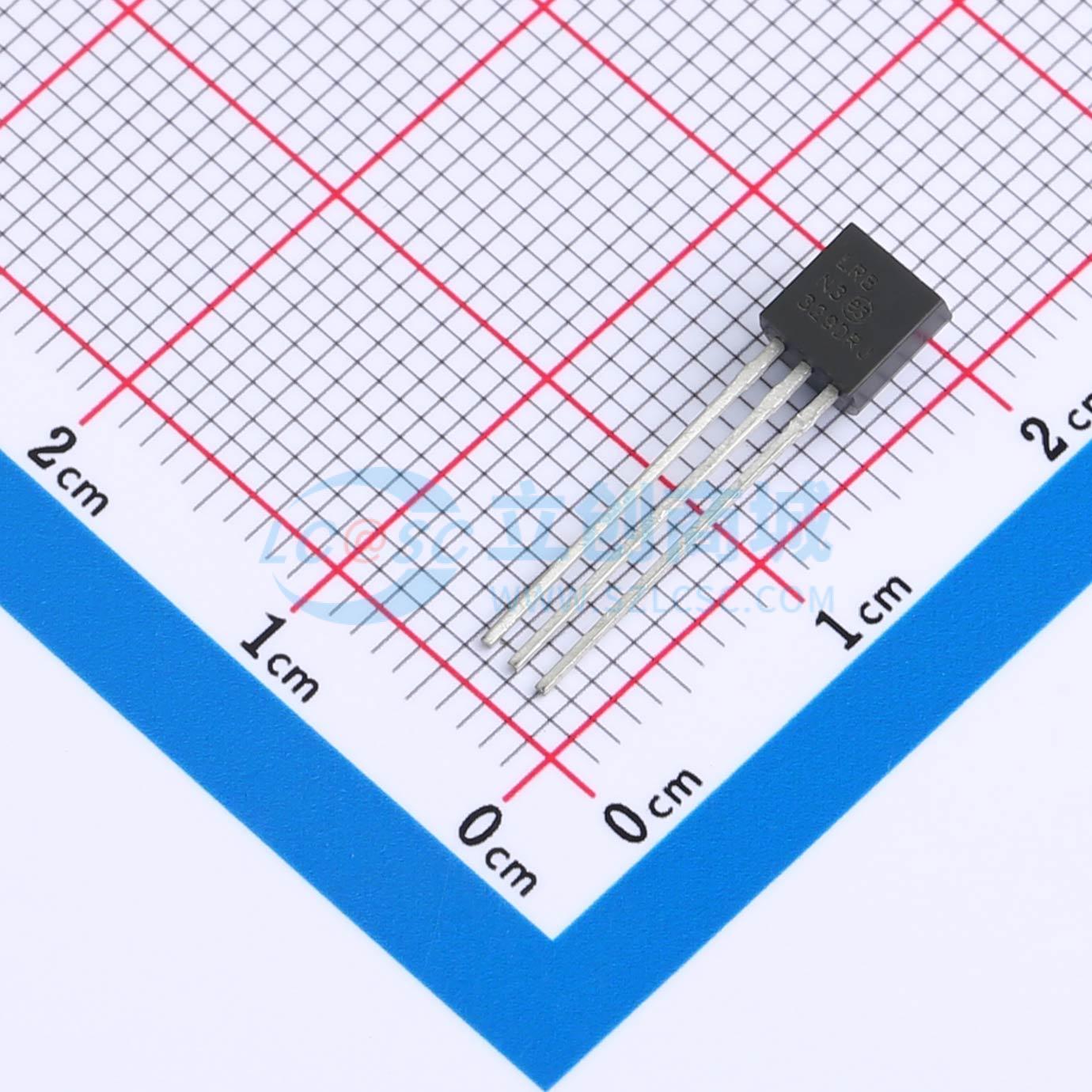

LR8N3-G

高输入电压、可调式三端线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LR8是一款高压、低输出电流、可调线性稳压器。该稳压器的工作输入电压范围很宽，为13.2 - 450V。输出电压可在1.20 - 438V范围内调节，但前提是输入电压至少比输出电压高12V
品牌名称: MICROCHIP(美国微芯)
商品型号: LR8N3-G
商品编号: C631708
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 0.164克(g)

商品参数

商品概述

LR8是一款高压、低输出电流、可调线性稳压器。该稳压器的工作输入电压范围宽，为13.2 - 450V。输出电压可在1.20 - 438V范围内调节，前提是输入电压至少比输出电压高12V。输出电压可通过两个外部电阻R₁和R₂进行调节。LR8将Vₒₒₜ和ADJ引脚之间的电压差调节至标称值1.20V。1.20V电压通过外部电阻比R₁和R₂进行放大。一个典型值为10 μA的内部恒定偏置电流连接到ADJ引脚。这会使Vₒₒₜ增加一个恒定电压，其值为10 μA乘以R₂。 LR8具备电流和温度限制功能。输出电流限制典型值为20 mA，最低温度限制为+125°C。因此，输出短路电流将被限制在20 mA。当结温达到温度限制时，输出电流和/或输出电压将降低，以防止结温超过温度限制。对于开关电源（SMPS）启动电路应用，当施加到LR8的Vₒₒₜ引脚的外部电压大于LR8的输出电压时，LR8将关闭。为保持稳定性，需要一个1.0 μF或更大的旁路电容以及500 μA的最小直流输出电流。 LR8提供TO - 243AA（SOT - 89）、TO - 252（DPAK）和TO - 92封装。

商品特性

13.2 - 450V输入电压范围
1.20 - 438V可调输出稳压
5%输出电压容差
输出电流限制
典型ADJ电流10 μA
内部结温限制

应用领域

离线式开关电源启动电路
可调高压恒流源
工业控制
电机控制
电池充电器
电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	450V
	输出电压	1.2V~438V
	输出电流	20mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
