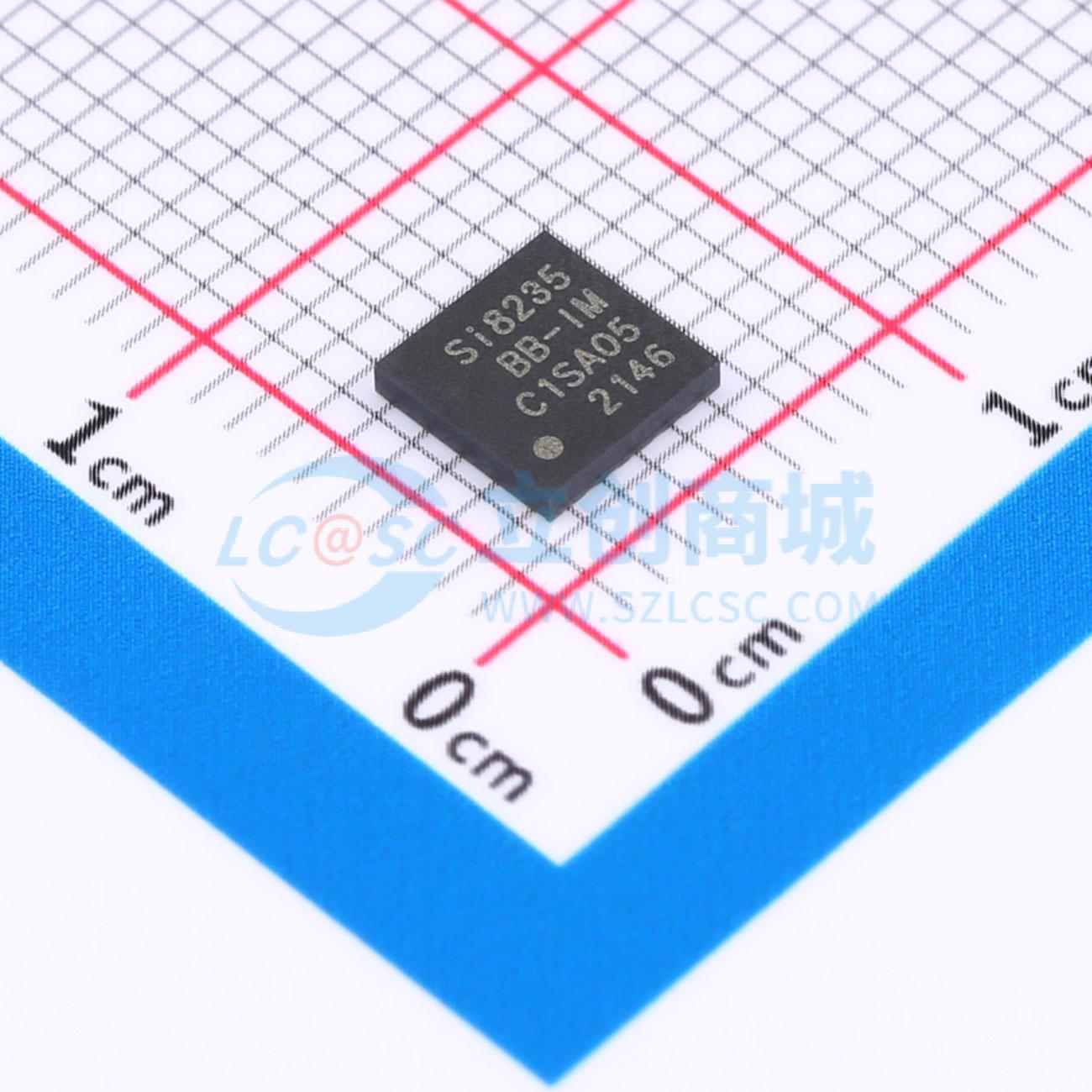

温馨提醒：图片仅供参考，商品以实物为准

SI8235BB-D-IMR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Si823x 隔离驱动器系列将两个独立的隔离驱动器集成于单个封装中。Si8230/1/3/4 为高端/低端驱动器，而 Si8232/5/7/8 为双驱动器。有峰值输出电流为 0.5 A（Si8230/1/2/7）和 4.0 A（Si8233/4/5/8）的版本可供选择
品牌名称: SKYWORKS
商品型号: SI8235BB-D-IMR
商品编号: C5691152
商品封装: LGA-14(5x5)
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

商品概述

Si823x隔离驱动器系列将两个独立的隔离驱动器集成到一个封装中。Si8230/1/3/4是高端/低端驱动器，而Si8232/5/7/8是双驱动器。有峰值输出电流为0.5 A（Si8230/1/2/7）和4.0 A（Si8233/4/5/8）的版本可供选择。所有驱动器的最大工作电源电压为24 V。 Si823x驱动器采用了Skyworks专有的硅隔离技术，根据UL1577标准，该技术可提供高达5 kVRMS的耐受电压，且传播时间仅为快速的45 ns。驱动器输出可以接地到相同或不同的地，也可以连接到正电压或负电压。具有>400 mV迟滞的TTL电平兼容输入有单独控制输入（Si8230/2/3/5/7/8）或PWM输入（Si8231/4）两种配置。高度集成、低传播延迟、小安装尺寸、灵活性和成本效益使Si823x系列非常适合广泛的隔离MOSFET/IGBT栅极驱动应用。某些部件号有汽车级版本。这些产品在制造过程的所有步骤中都采用了汽车专用流程，以确保汽车应用所需的耐用性和低缺陷率。

商品特性

一个封装内有两个完全隔离的驱动器
输入到输出隔离高达5 kVRMS
驱动器之间的峰值差分电压高达1500 VDC
有高端/低端和双驱动器版本
开关频率高达8 MHz
峰值输出0.5 A（Si8230/1/2/7）
峰值输出4.0 A（Si8233/4/5/8）
高电磁抗扰度
符合RoHS标准的封装：SOIC-14/16宽体、SOIC-16窄体、LGA-14、QFN-14（引脚与LGA-14封装兼容）
通过AEC-Q100认证
有汽车级产品型号
支持符合AIAG标准的PPAP文档
支持IMDS和CAMDS列表

应用领域

电力传输系统
电机控制系统
隔离式直流-直流电源
照明控制系统
等离子显示器
太阳能和工业逆变器
车载充电器
电池管理系统
充电站
牵引逆变器
混合动力电动汽车
纯电动汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	2500
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	4.5V~5.5V

	属性	参数值
	拉电流(IOH)	4A
	灌电流(IOL)	4A
	工作温度	-40℃~+125℃@(Ta)
	驱动侧工作电压	6.5V~24V
