温馨提醒：图片仅供参考，商品以实物为准

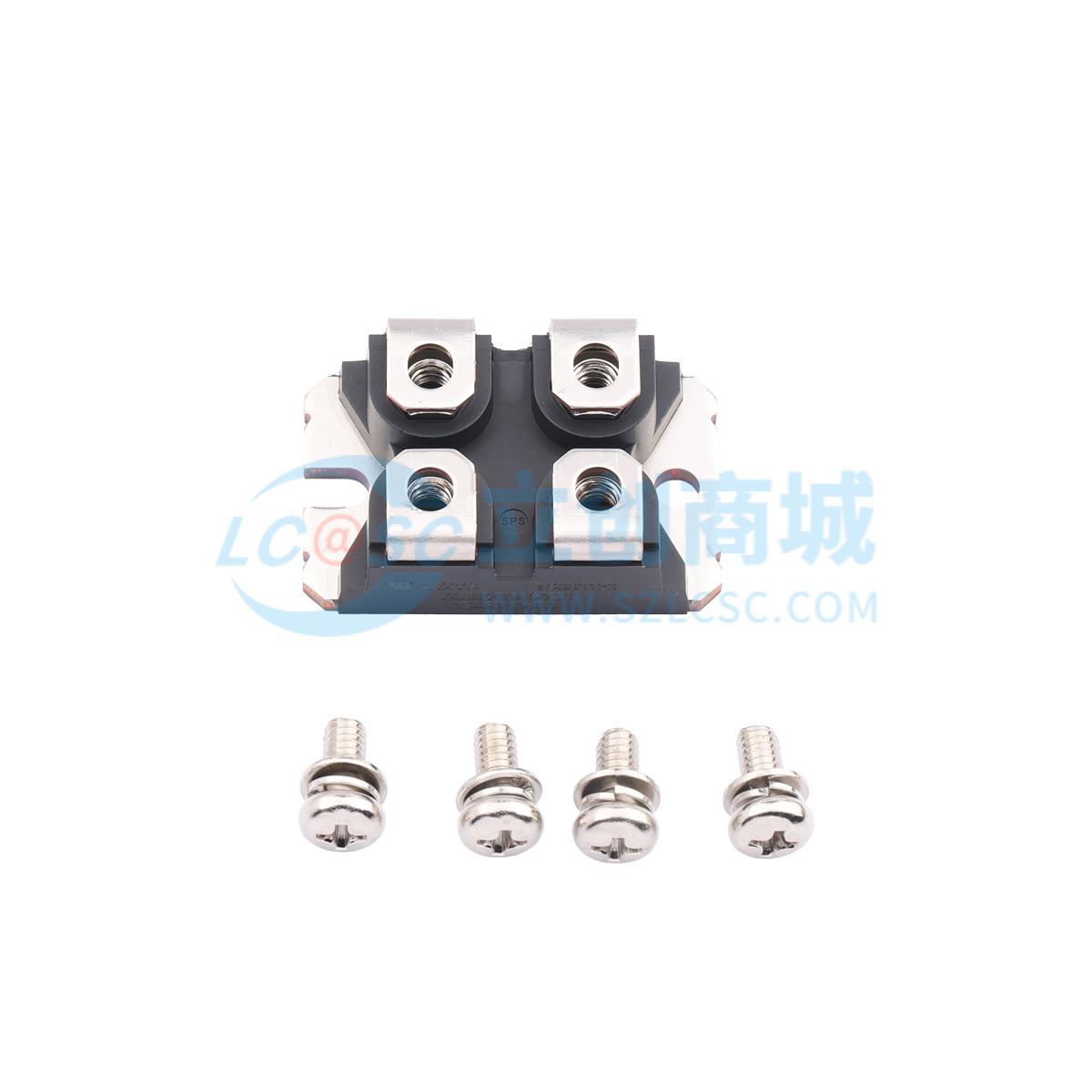

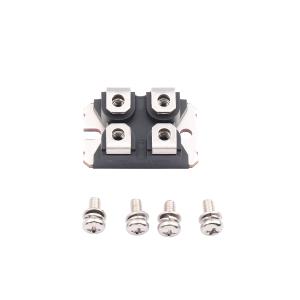

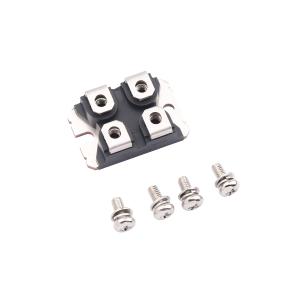

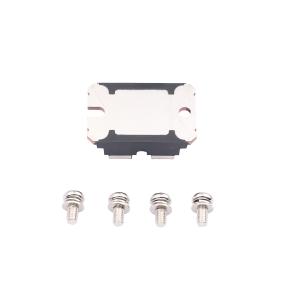

IXFN100N50Q3
1个N沟道 耐压:500V 电流:82A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：国际标准封装。 低本征栅极电阻。 带氮化铝隔离的miniBLOC。 低封装电感。 快速本征整流器。 低导通电阻RDS(on)和栅极电荷QG。应用：DC-DC转换器。 电池充电器
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFN100N50Q3
- 商品编号
- C5670830
- 商品封装
- SOT-227-4
- 包装方式
- 管装
- 商品毛重
- 43.654052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 82A | |
| 导通电阻(RDS(on)) | 49mΩ@10V,50A | |
| 耗散功率(Pd) | 960W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 255nC@10V | |
| 输入电容(Ciss) | 13.8nF@20V | |
| 反向传输电容(Crss) | 177pF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 国际标准封装
- 低本征栅极电阻
- 带氮化铝隔离的miniBLOC封装
- 低封装电感
- 快速本征整流器
- 低漏源导通电阻（RDS(on)）和栅极电荷（QG）
- 高功率密度
- 易于安装
- 节省空间
应用领域
- DC-DC转换器
- 电池充电器
- 开关模式和谐振模式电源
- 直流斩波器
- 温度和照明控制
