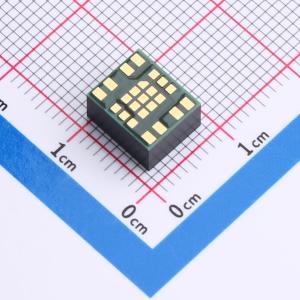

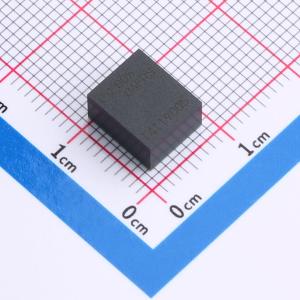

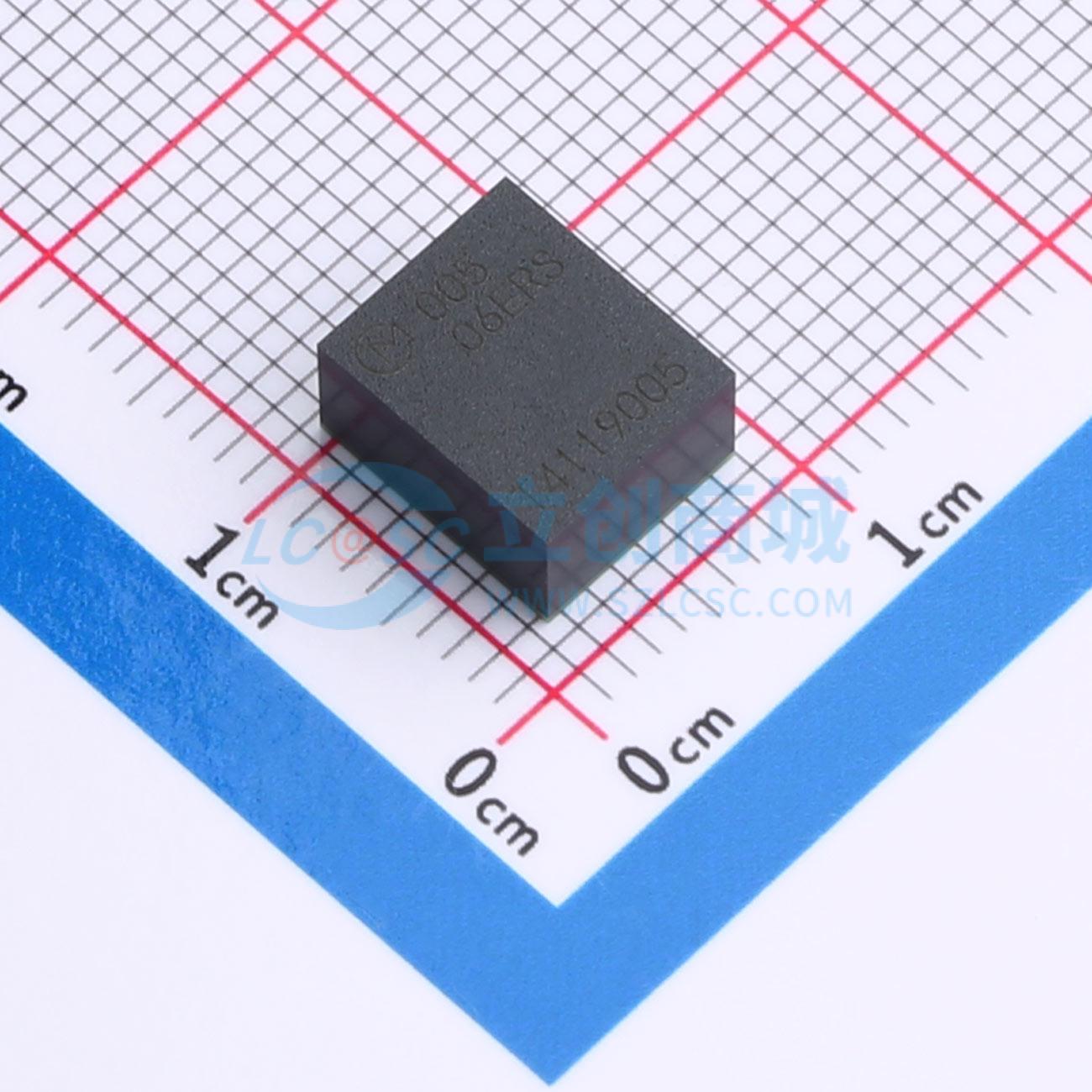

MYMGK00506ERSR
单块式，小体积、高功率密度6A DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是微型单块式非隔离负载点 (PoL) DC-DC 电源转换器，适用于嵌入式应用。尺寸仅为 9.0×7.5×5.0mm。应用包括为 FPGA/CPU、数据通信/电信系统、分布式总线架构 (DBA)、可编程逻辑和混合电压系统供电。输入电压范围为 4.5 至 5.5Vdc 或 8.0 至 14Vdc，最大输出电流为 6A。基于固定频率同步降压转换器开关拓扑，具有可编程输出电压 0.7 至 1.8Vdc 或 0.7 至 5.0Vdc、开/关控制和电源正常信号输出。还包括欠压锁定 (UVLO)、输出短路保护和过流保护。
- 品牌名称
- muRata(村田)
- 商品型号
- MYMGK00506ERSR
- 商品编号
- C5687241
- 商品封装
- SMD,9x7.5mm
- 包装方式
- 编带
- 商品毛重
- 2.353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 8V~14V | |
| 输出电压精度 | ±1% | |
| 输出电压(Vout) | 700mV~5V | |
| 输出电流(最大值) | 6A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 3000uF | |
| 开关频率 | 300kHz | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 长度 | 9mm | |
| 宽度 | 7.5mm | |
| 高度 | 5mm | |
| 工作温度 | -40℃~+85℃ |
