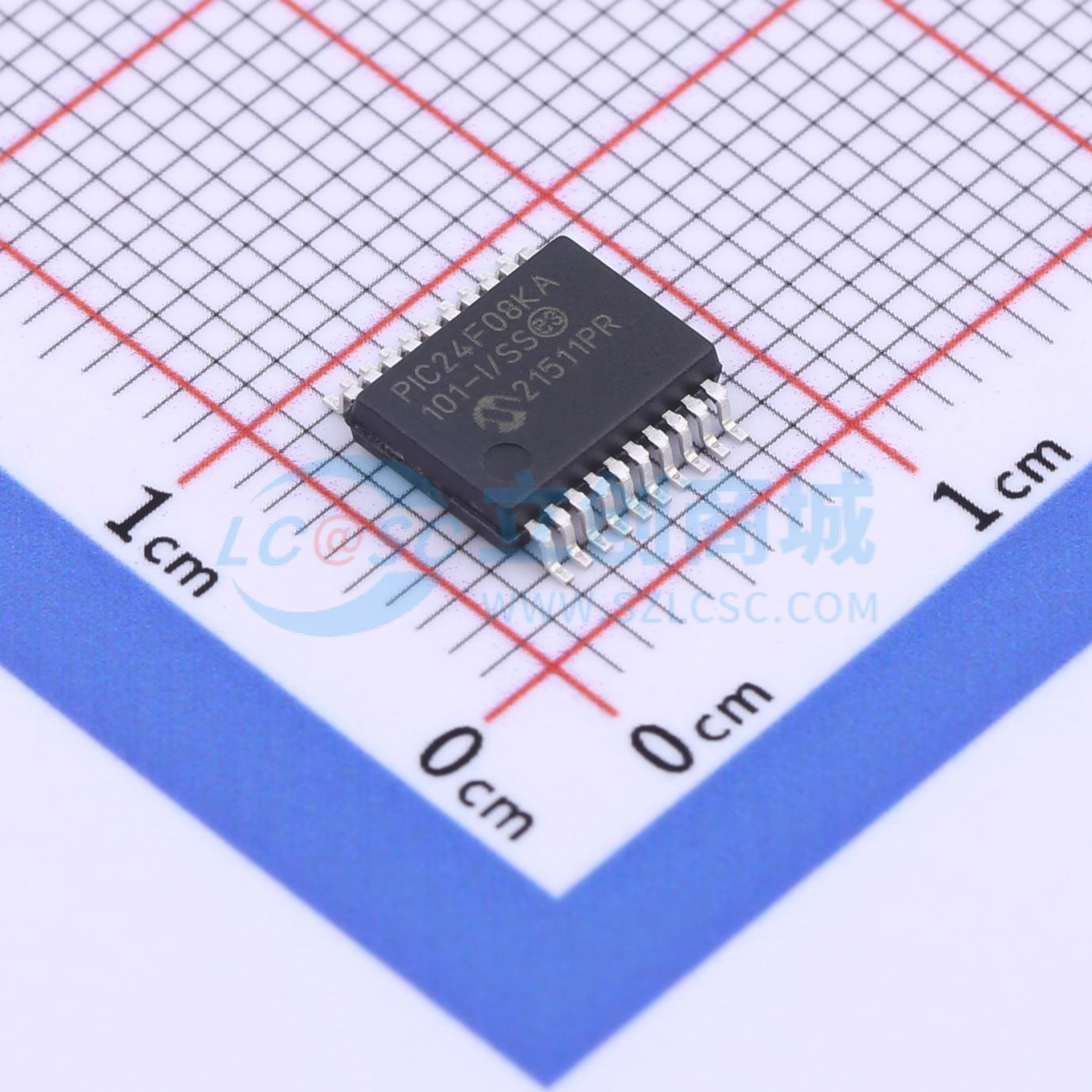

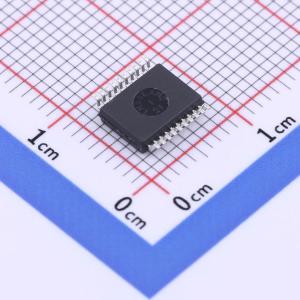

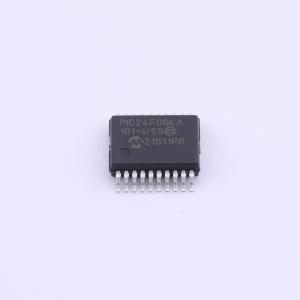

温馨提醒：图片仅供参考，商品以实物为准
PIC24F08KA101T-I/SS
采用nanoWatt XLP技术的20/28引脚通用16位闪存微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电源管理模式: -运行模式：CPU、闪存、SRAM和外设开启。打盹模式：CPU时钟比外设运行慢。空闲模式：CPU关闭，闪存、SRAM和外设开启。睡眠模式：CPU、闪存和外设关闭，SRAM开启。深度睡眠模式：CPU、闪存、SRAM和大多数外设关闭。 -运行模式电流低至8μA（典型值）
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC24F08KA101T-I/SS
- 商品编号
- C630297
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1.5KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 18 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 电源管理模式：
- Run - CPU、Flash、SRAM和外设开启
- Doze - CPU时钟运行速度比外设慢
- Idle - CPU关闭，Flash、SRAM和外设开启
- Sleep - CPU、Flash和外设关闭，SRAM开启
- Deep Sleep - CPU、Flash、SRAM和大多数外设关闭：运行模式电流低至8μA典型值；空闲模式电流低至2μA典型值；深度睡眠模式电流低至20nA典型值，RTCC 490nA，32kHz，1.8V；看门狗定时器350nA，1.8V典型值
- 高性能CPU：
- 修改的哈佛架构
- 高达16 MIPS操作@32 MHz
- 8 MHz内部振荡器，有4x PLL选项和多个分频选项
- 17位乘17位单周期硬件乘法器
- 32位除16位硬件除法器
- 16位x 16位工作寄存器阵列
- C编译器优化的指令集架构
- 外设特性：
- 硬件实时时钟和日历（RTCC）：提供时钟、日历和闹钟功能；可在深度睡眠模式下运行
- 可编程循环冗余校验（CRC）
- 串行通信模块：SPI、I²C和两个UART模块
- 三个16位定时器/计数器，带可编程预分频器
- 16位捕获输入
- 16位比较/PWM输出
- 数字I/O引脚上可配置的开漏输出
- 多达三个外部中断源
- 模拟特性：
- 10位、多达9通道的模数转换器：500 ksps转换速率；在睡眠和空闲期间可进行转换
- 双模拟比较器，带可编程输入/输出配置
- 充电时间测量单元（CTMU）：用于电容感应时间测量，分辨率低至1 ns
