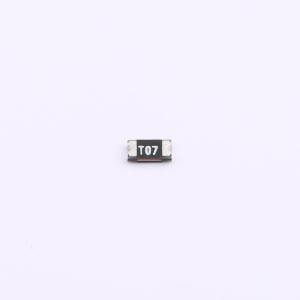

温馨提醒：图片仅供参考，商品以实物为准
TLC-NSMD075/16
Ihold(A) 0.75 Itrip(A) 1.5
- 描述
- 产品应用:通讯设备、厨房家电、电动玩具、机顶盒、开关电源、变压器、电机、USB端口、TYPE-C端口、锂电池及锂电池组、充电电池、电脑主板、工控主板、移动电话、移动电源、BMS、600通讯端口、汽车电子、柱状锂电池。
- 品牌名称
- TLC(竞沃)
- 商品型号
- TLC-NSMD075/16
- 商品编号
- C5678438
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.031675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 16V | |
| 最大电流(Imax) | 100A | |
| 保持电流(Ihold) | 750mA | |
| 跳闸电流(Itrip) | 1.5A | |
| 消耗功率(Pd) | 400mW |
| 属性 | 参数值 | |
|---|---|---|
| 初始态阻值(Rmin) | 100mΩ | |
| 跳断后阻值(R1max) | 400mΩ | |
| 动作时间 | 100ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm |
商品概述
聚合物正温度系数可复位保险丝，型号为 TLC-NSMD075/16，采用 1206 封装尺寸。该器件在 25°C 静止空气中定义其电气特性：保持电流 I_H 为器件不跳闸的最大电流；跳闸电流 I_T 为器件跳闸的最小电流；最大电压 V_max 为器件在额定电流下可承受而不损坏的电压；最大故障电流 I_max 为器件在额定电压下可承受而不损坏的电流；跳闸时间 T_trip 为在指定电流下的最大跳闸时间；典型工作功率为 Pd_typ；最小电阻 R_min 为器件在 25°C 跳闸前的最小阻值；最大电阻 R1_max 为器件回流焊接后一小时在 25°C 下测得的最大阻值。所有电气功能测试均在 PCB 贴装后进行。器件提供热降额曲线和焊接回流建议。包装信息为每卷 4000 个，卷盘包装符合 EIA-481-1 标准。该产品已获得 CSA、UL、TUV 认证。注意：超过额定电压或电流运行可能导致破裂、电弧或起火。规格如有变更，恕不另行通知。
商品特性
- 保持电流 I_H：25°C 静止空气中器件不跳闸的最大电流
- 跳闸电流 I_T：25°C 静止空气中器件跳闸的最小电流
- 最大电压 V_max：额定电流下器件可承受而不损坏的电压
- 最大故障电流 I_max：额定电压下器件可承受而不损坏的电流
- 跳闸时间 T_trip：指定电流下的最大跳闸时间
- 典型工作功率 Pd_typ
- 最小电阻 R_min：25°C 下器件跳闸前的最小阻值
- 最大电阻 R1_max：25°C 下器件回流焊接后一小时测得的最大阻值
