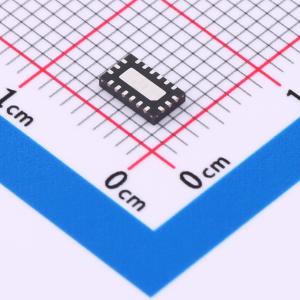

MP8020GQV-Z

符合IEEE802.3af/at/bt标准的以太网供电（PoE）受电设备接口

SMT扩展库PCB免费打样

描述: MP8020 是一款符合 IEEE 802.3af/at/bt 标准的以太网供电 (PoE) 受电设备 (PD)。该器件支持 IEEE 802.3af/at/bt 的所有功能，包括检测、5 事件分类、输入电流 (IIN) 控制以及内部 100V 热插拔 MOSFET。MP8020 在启动期间提供可配置的浪涌电流限制，并在内部 MOSFET 完全导通时提供工作电流限制。GATE1 驱动器支持在高功率设计中使用外部低导通电阻 (RDS(ON)) MOSFET。高功率正常 (PG) 信号可用于驱动下游 DC/DC 转换器。MP8020 还能在轻负载下提供自动维持电源特征功能。辅助电源输入检测器 (AUX) 和 GATE2 驱动器可实现从供电设备 (PSE) 到辅助壁式适配器的平滑电源切换，且功率损耗低。MP8020 还具备内置检测电阻、热保护以及宽输入欠压锁定 (UVLO) 迟滞功能。MP8020 采用 QFN - 18 (3mmx5mm) 封装。
品牌名称: MPS(芯源)
商品型号: MP8020GQV-Z
商品编号: C5676305
商品封装: QFN-18(3x5)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)；IEEE 802.3 bt(PoE++)
	最大功率	71.3W
	通道数	1

商品概述

MP8020 是一款符合 IEEE 802.3af/at/bt 标准的以太网供电 (PoE) 受电设备 (PD)。该器件支持 IEEE 802.3af/at/bt 的所有功能，包括检测、5 事件分类、输入电流 (IIN) 控制以及内部 100V 热插拔 MOSFET。 MP8020 在启动期间提供可配置的浪涌电流限制，并在内部 MOSFET 完全导通时提供工作电流限制。GATE1 驱动器支持在高功率设计中使用外部低导通电阻 (RDS(ON)) MOSFET。高功率正常 (PG) 信号可用于驱动下游 DC/DC 转换器。MP8020 还能在轻负载下提供自动维持电源特征功能。辅助电源输入检测器 (AUX) 和 GATE2 驱动器可实现从供电设备 (PSE) 到辅助壁式适配器的平滑电源切换，且功率损耗低。MP8020 还具备内置检测电阻、热保护以及宽输入欠压锁定 (UVLO) 迟滞功能。 MP8020 采用 QFN - 18 (3mmx5mm) 封装。

商品特性

符合 802.3af/at/bt 规范
内置检测电阻
支持高达 71.3W 受电设备 (PD) 运行
内部热插拔 MOSFET，适用于 ≤51W 设计
采用 GATE1 驱动外部 MOSFET，适用于 >51W 设计
辅助电源来自 >8.8V 适配器
用于适配器供电的 GATE2 N 沟道 MOSFET 驱动器
可配置电流限制
自动维持电源特征
PG 和分配功率类型指示
150℃ 过温保护 (OTP)
采用 QFN - 18 (3mmx5mm) 封装

应用领域

符合 IEEE 802.3 af/at/bt 标准的设备
安防摄像头
视频电话和 VoIP 电话
WLAN 接入点
物联网 (IoT) 设备
微微基站

数据手册PDF

放大查看下载PDF

	属性	参数值
	晶体管耐压	100V
	限制电流	1.8A
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(TJ)
