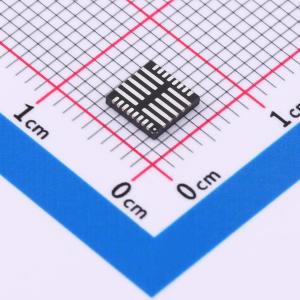

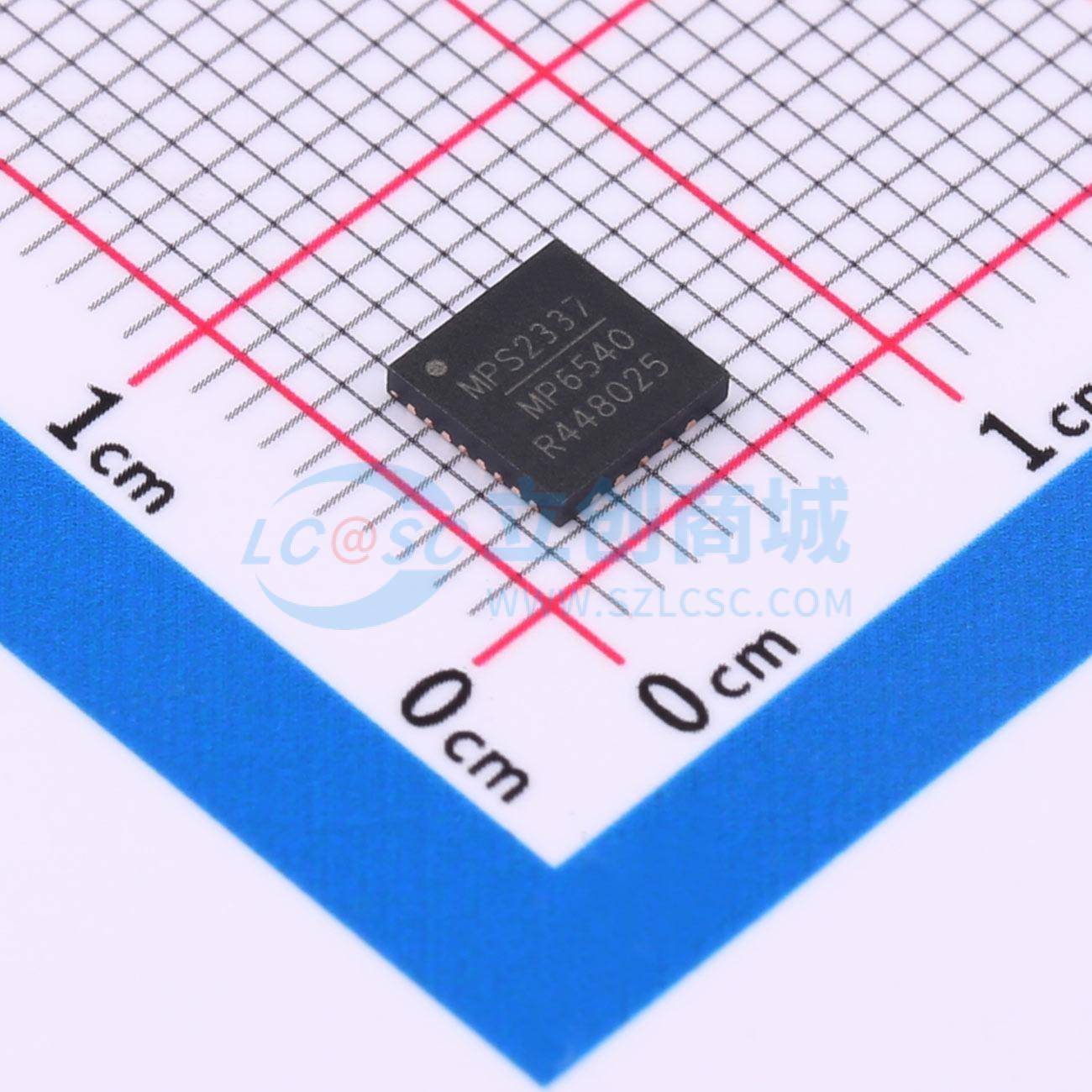

MP6540GU-Z

35V、3A三相功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP6540 和 MP6540A 是三相无刷直流电机驱动器，集成了由六个 N 沟道功率 MOSFET 组成的三个半桥、预驱动器、栅极驱动电源和电流检测放大器。MP6540 每个半桥都有使能和 PWM 输入。MP6540A 有独立的高端和低端输入；除此之外，这两款器件完全相同。MP6540 可在一秒内提供高达 10A 的峰值电流，连续提供 3A 电流（具体取决于散热和 PCB 条件）。MP6540 使用内部电荷泵为高端 MOSFET 产生栅极驱动电源电压，并采用涓流充电电路，以维持足够的栅极驱动电压，实现 100% 占空比运行。内部安全特性包括热关断、欠压锁定 (UVLO) 和过流保护 (OCP)。MP6540 采用 QFN - 26（5.0mm×5.0mm）封装。
品牌名称: MPS(芯源)
商品型号: MP6540GU-Z
商品编号: C5676249
商品封装: QFN-26(5x5)
包装方式: 编带
商品毛重: 0.36克(g)
立创商城设计参考: 无刷电机驱动-(3)25V~48V供电-(2)2A~4A

商品参数

商品概述

MP6540 和 MP6540A 是三相无刷直流电机驱动器，集成了由六个 N 沟道功率 MOSFET 组成的三个半桥、预驱动器、栅极驱动电源和电流检测放大器。 MP6540 每个半桥都有使能和 PWM 输入。MP6540A 有独立的高端和低端输入；除此之外，这两款器件完全相同。 MP6540 可在一秒内提供高达 10A 的峰值电流，连续提供 3A 电流（具体取决于散热和 PCB 条件）。MP6540 使用内部电荷泵为高端 MOSFET 产生栅极驱动电源电压，并采用涓流充电电路，以维持足够的栅极驱动电压，实现 100% 占空比运行。内部安全特性包括热关断、欠压锁定 (UVLO) 和过流保护 (OCP)。 MP6540 采用 QFN - 26（5.0mm×5.0mm）封装。

商品特性

5.5V 至 35V 工作电源电压
三个集成半桥驱动器
3A 输出电流，10A 峰值电流
MOSFET 导通电阻：高端 + 低端 50mΩ
MP6540：PWM 和使能输入
MP6540A：高端和低端输入
内部电荷泵支持 100% 占空比运行
自动同步整流
欠压锁定和热关断保护
过流保护 (OCP)
集成双向电流检测放大器
采用 FCQFN - 26（5mmx5mm）封装

应用领域

无刷直流电机
永磁同步电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	3A

	属性	参数值
	峰值电流	10A
	工作电压	5.5V~35V
	导通电阻	50mΩ
	静态电流(Iq)	800uA
	工作温度	-40℃~+125℃
