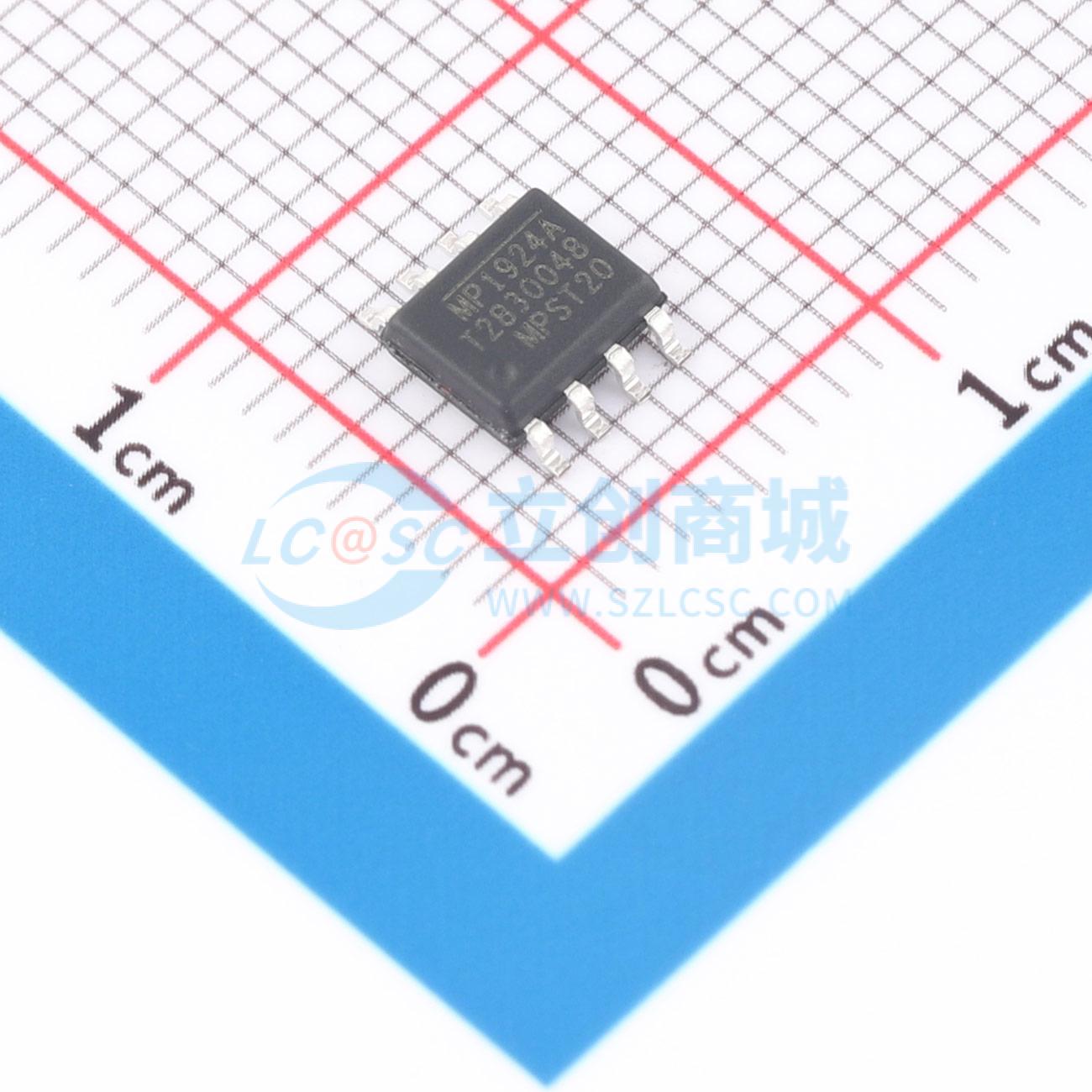

温馨提醒：图片仅供参考，商品以实物为准

MP1924AHS-LF-Z

100V、4A高频半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP1924A是一款高频半桥N沟道功率MOSFET驱动器。其低端和高端驱动通道独立控制，且延时匹配小于5ns。高端和低端电源均具备欠压锁定（UVLO）功能，在电源不足时会强制输出为低电平
品牌名称: MPS(芯源)
商品型号: MP1924AHS-LF-Z
商品编号: C5675613
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.174498克(g)

商品参数

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	20ns
	传播延迟 tpHL	20ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V~2.4V
	输入低电平(VIL)	1V~1.4V
	静态电流(Iq)	100uA

商品概述

MP1924A是一款高频半桥N沟道功率MOSFET驱动器。其低端和高端驱动通道独立控制，且延时匹配小于5ns。高端和低端电源均具备欠压锁定（UVLO）功能，当电源不足时，会强制输出为低电平。集成的自举二极管减少了外部元件数量。 MP1924A提供QFN - 10（4mmx4mm）、SOIC - 8和SOIC - 8E封装。

商品特性

驱动N沟道MOSFET半桥，自举电压范围达115V
片上自举二极管
典型传播延迟为20ns
栅极驱动器匹配小于5ns
在12V VDD下，驱动2.2nF负载时，上升时间为15ns，下降时间为12ns
TTL兼容输入
静态电流小于150μA
高端和低端栅极驱动器均具备欠压锁定（UVLO）功能
提供QFN - 10（4mmx4mm）、SOIC - 8和SOIC - 8E封装

应用领域

电机驱动器
电信
半桥电源
DC/DC转换器
双开关正激转换器
有源钳位正激转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	6.4A
	拉电流(IOH)	4A
	工作电压	4.5V~18V
	上升时间(tr)	15ns
