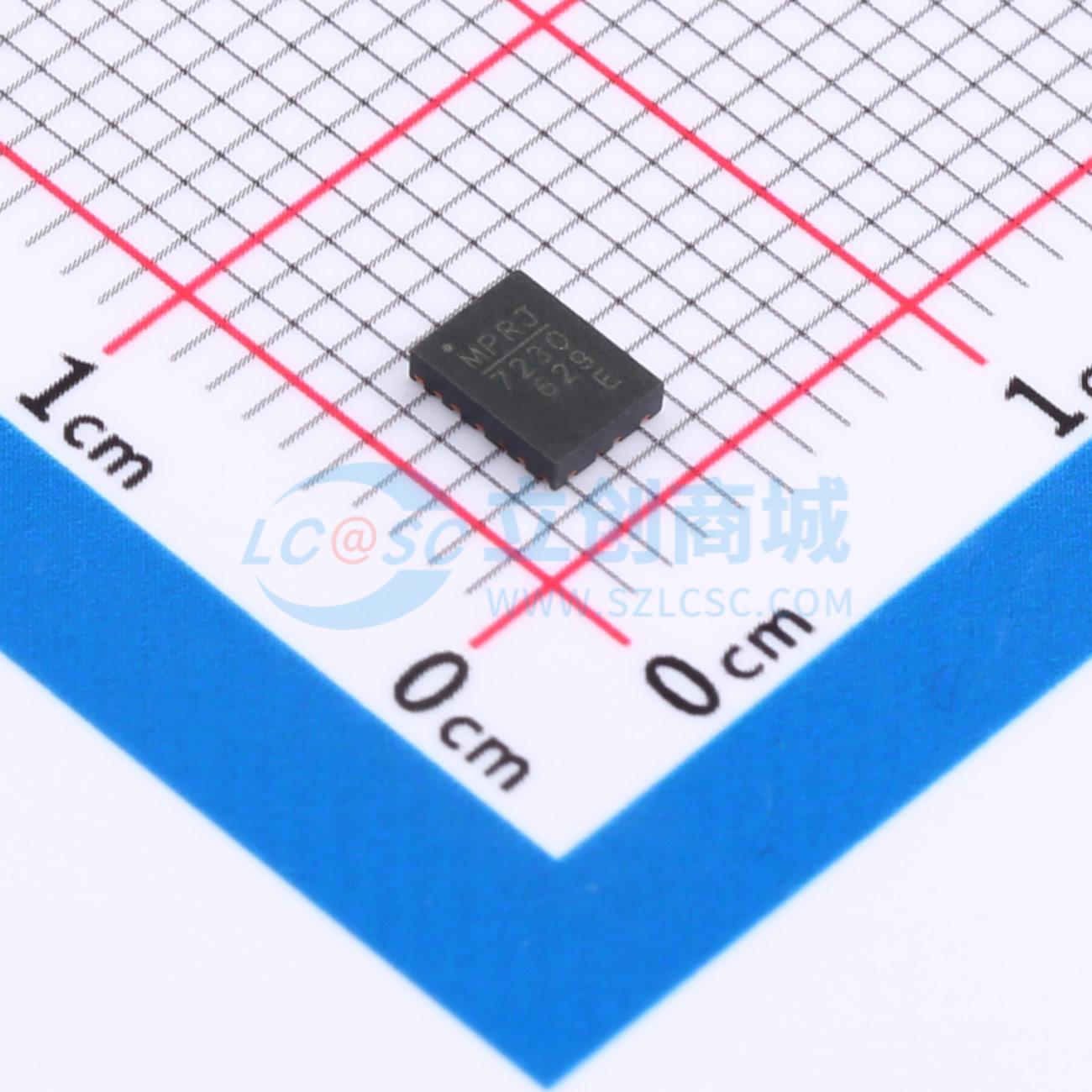

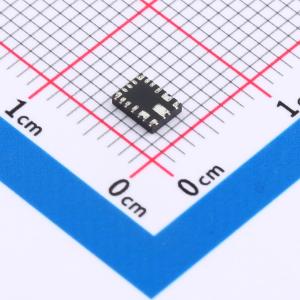

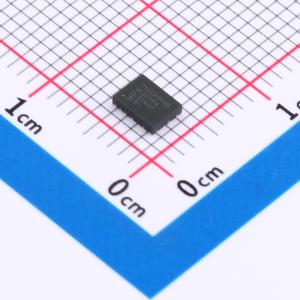

MPQ7230GLE-AEC1-Z
42V、1.2A同步升降压或3A降压汽车红外LED驱动器
SMT扩展库PCB免费打样
- 描述
- 是一款固定频率、恒流升降压 LED 驱动器，集成了功率 MOSFET。该器件提供了一个非常紧凑的解决方案，可在宽输入电源范围内实现 1.2A 的连续输出电流，并具有出色的负载和线性调节能力。也可以配置为降压模式，以提供高达 3A 的恒定负载电流。可以支持低至 10Hz 的 PWM 调光频率，以在 LED 驱动器应用中调节红外辐射（IR）
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ7230GLE-AEC1-Z
- 商品编号
- C5675505
- 商品封装
- QFN-19(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~42V | |
| 开关频率 | 410kHz | |
| 通道数 | 1 | |
| 输出电流 | 3A；1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
MPQ7230是一款固定频率、恒定电流升降压LED驱动器，集成了功率MOSFET。该设备提供非常紧凑的解决方案，可实现1.2A连续输出电流，并在宽输入电源范围内具有出色的负载和线路调节性能。MPQ7230还可以配置为降压模式，以提供高达3A的恒定负载电流。 MPQ7230支持低至10Hz的PWM调光频率，用于调整LED驱动应用中的红外辐射（IR）。它还兼容30FPS、60FPS和120FPS调光。 恒频迟滞控制模式提供极快的瞬态响应，无需环路补偿。nn全面保护功能包括过流保护（OCP）、热降额（TD）和热关断（TSD）。 MPQ7230需要最少数量的标准外部组件。它采用节省空间的QFN-19（3mmx4mm）封装。
