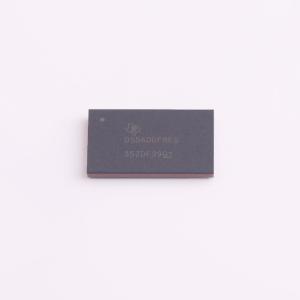

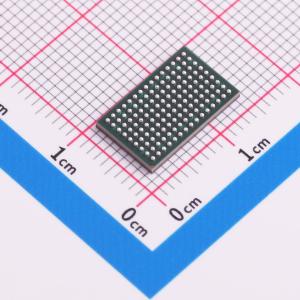

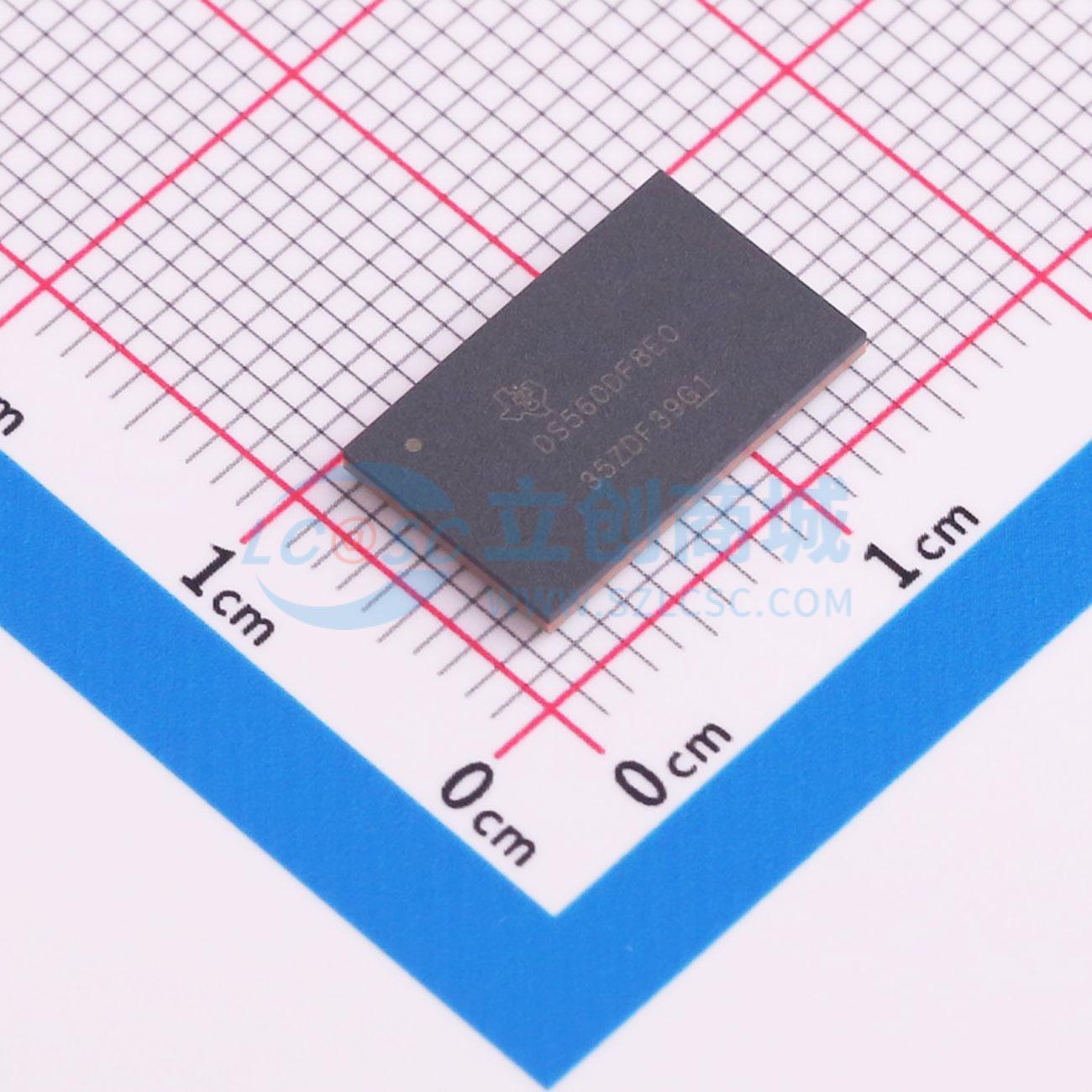

DS560DF810ALUR

DS560DF810是一款八通道多速率重定时器，集成了信号调理功能。它可延长长距离、有损耗、受串扰影响的高速串行链路的传输距离并增强其鲁棒性。 DS560DF810的每个通道可独立锁定从19.6至28.9 GBd连续范围内的符号速率（PAM4和NRZ）或任何支持的子速率。集成的CDR功能是前端口光模块应用的理想选择，可重置抖动预算并对高速串行数据进行重定时。这些特性允许各通道进行前向纠错（FEC）直通。此外，DS560DF810支持自动通道速率切换，无需主机干预即可使CDR锁定多达五种不同的波特率和调制类型组合。 DS560DF810的先进均衡特性包括连续自适应连续时间线性均衡器（CTLE）、RX前馈均衡器（FFE）、判决反馈均衡器（DFE）以及可编程、低抖动的4抽头TX前馈均衡器（FFE）滤波器。这些特性可延长有损互连（如直连铜缆（DAC）和带有多个连接器及串扰的背板）的传输距离。 DS560DF810配备了位复用和解复用齿轮箱，可在主机和模块之间实现简单的NRZ到PAM4或PAM4到NRZ转换。该齿轮箱能够将一对最高28.9 GBd的NRZ输入聚合为一个28.9 GBd的PAM4输出，也能将单个28.9 GBd的PAM4输入解聚为一对28.9 GBd的NRZ输出。 DS560DF810在CDR之后的每对相邻通道之间实现了完整的2×2交叉点，可实现快速灵活的通道切换，以提高PCB布线的灵活性，支持2对1复用和1对2解复用以实现故障冗余，以及1对2扇出以进行诊断监测。此外，集成的交流耦合电容（TX和RX）消除了PCB上对外部电容的需求。这些特性降低了PCB布线复杂度和物料清单（BOM）成本。 诊断功能包括无损PAM4/NRZ垂直眼高监测器、二维PAM4/NRZ眼图张开监测器（EOM）、带错误注入模块的PRBS图案发生器、PRBS错误检查器以及片上温度传感器。这些特性有助于评估链路余量，并可用于长期监测系统的健康状况。 DS560DF810可通过I²C或外部EEPROM进行配置。最多16个器件可共享一个EEPROM。

• 集成信号调理功能的8通道多协议重定时器
• 所有通道可独立锁定19.6至28.9 GBd的PAM4和NRZ数据速率（包括2分频和4分量子速率）
• 适用于最高CEI - 56G、以太网（400 GbE）、光纤通道（64GFC）、InfiniBand（HDR）以及CPRI/eCPRI的PCB、铜缆和光应用
• 自动通道速率切换，CDR可锁定多达五种不同的波特率和调制类型组合
• 低延迟：26.5625 GBd时典型值<2000 ps
• 连续自适应时间线性均衡器（CTLE）、RX前馈均衡器（FFE）和判决反馈均衡器（DFE），支持13.28 GHz时30 + dB的通道损耗
• 集成2×2交叉点
• 可调4抽头TX FFE滤波器
• 支持齿轮箱模式（NRZ/PAM4位复用/解复用、NRZ/PAM4串行器/解串器）
• 片上眼图张开监测器（EOM）、PRBS发生器和PRBS检查器，用于调试
• 双1.8 - V和1.2 - V电源
• 工作温度范围：-40℃至+85℃
• 8.00 mm × 13.00 mm BGA封装，集成交流耦合电容

• 有源电缆（AEC）（QSFP - DD、OSFP）
• 前端口C2M连接单元接口（AUI）抖动清理
• 背板（KR）和中板C2C连接单元接口（AUI）传输距离扩展
• 通过NRZ到PAM4的聚合和解聚实现速率加倍（齿轮箱）
