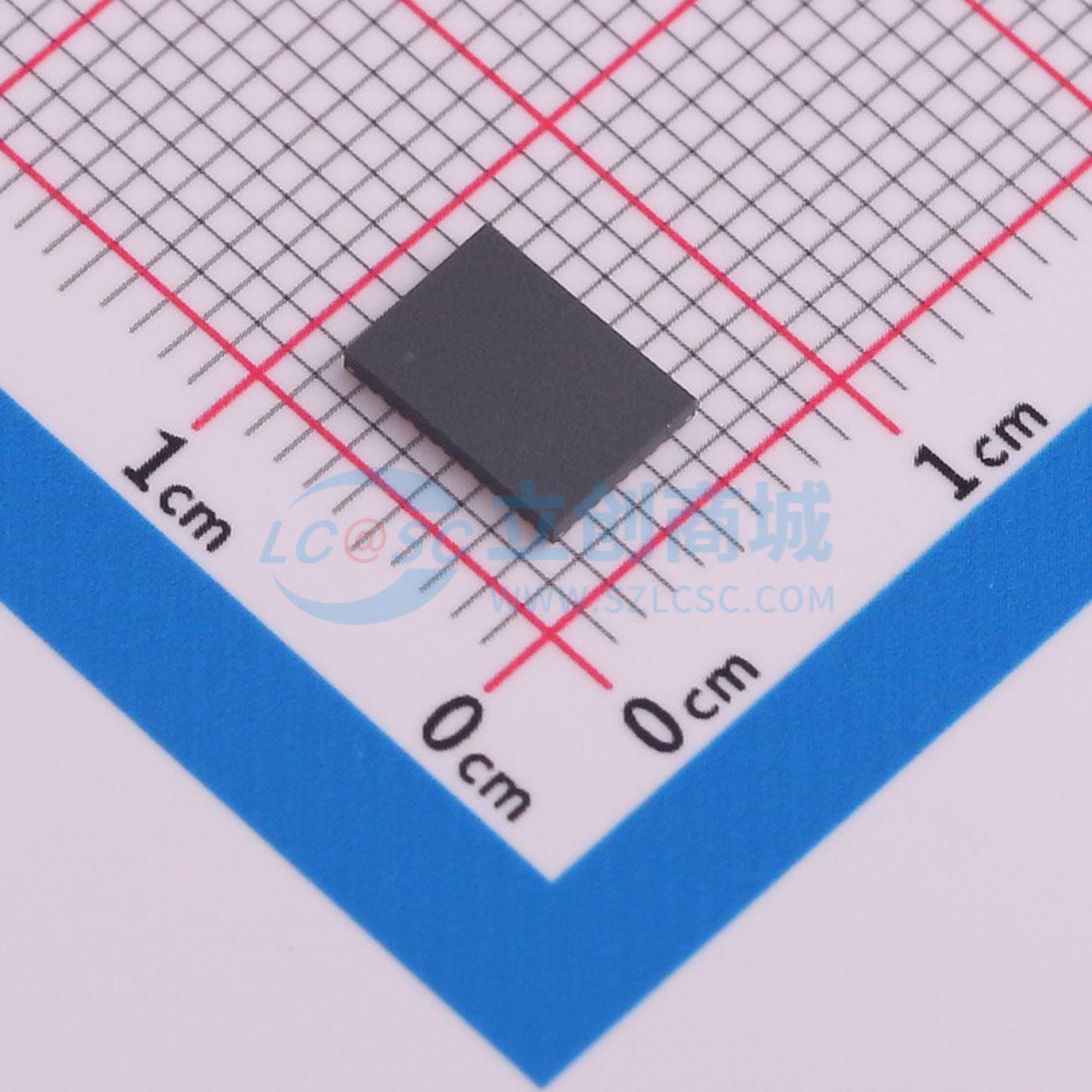

MCT8315A1VRGFR

MCT8315A 为需要高速运行（高达 3 kHz 电频率）或极短启动时间（< 50 ms）的 12 至 24 V 无刷直流电机（峰值电流高达 4 A）提供了单芯片、免代码的无传感器梯形控制解决方案。MCT8315A 集成了三个半桥，具有 40 V 的绝对最大耐压能力，且 RDS(ON) 低至 240 mΩ（高端 + 低端 FET）。MCT8315A 集成了电源管理电路，包括一个电压可调的降压稳压器（3.3 V/5 V，170 mA）和一个 LDO（3.3 V，20 mA），可用于为外部电路供电。 无传感器梯形控制可通过非易失性 EEPROM 中的寄存器设置进行高度配置（电机启动/停止行为、故障处理、闭环运行），这使得该器件在配置完成后可独立运行。MCT8315A 通过 PWM 信号、模拟电压、可变频率方波或 I2C 指令接收速度命令。MCT8315A 集成了大量保护功能，可保护器件、电机和系统免受故障事件的影响。

• 集成无传感器电机控制算法的三相无刷直流电机驱动器
• 免代码高速梯形控制，支持高达 3 kHz（电频率）
• 极短启动时间（< 50 ms）
• 快速减速（< 150 ms）
• 支持 120° 或 150° 调制，以改善声学性能
• 通过正向重新同步和反向驱动支持风车效应
• 基于模拟、PWM、频率或 I2C 的速度输入
• 主动去磁以降低功率损耗
• 可配置的电机启动和停止选项
• 闭环速度/功率控制选项
• 抗电压浪涌（AVS）保护，防止电机减速时直流母线电压尖峰
• 4.5 至 35 V 工作电压（40 V 绝对最大耐压）
• 高输出电流能力：4 A 峰值
• 低 MOSFET 导通电阻 – TA = 25℃ 时 RDS(ON)（高端 + 低端）：240 mΩ（典型值）
• 低功耗睡眠模式 – VVM = 24 V、TA = 25℃ 时为 5 μA（最大值）
• 速度环精度：使用内部时钟时为 3%，使用外部时钟参考时为 1%
• 客户可配置的非易失性存储器（EEPROM），用于存储器件配置
• 支持高达 100 kHz 的 PWM 频率，以支持低电感电机
• 无需外部电流检测电阻；使用内置电流检测
• 内置 3.3 V、20 mA LDO 稳压器
• 内置 3.3 V/5 V、170 mA 降压稳压器
• 专用 DRVOFF 引脚，用于禁用（高阻态）输出
• 扩频和压摆率控制，以降低 EMI
• 一套集成保护功能
  • 电源欠压锁定（UVLO）
  • 电源过压保护（OVP）
  • 电机堵转检测（5 种不同类型）
  • 过流保护（OCP）
  • 热警告和关断（OTW/TSD）
• 故障状态指示引脚（nFAULT）
• 可选通过 I2C 接口进行故障诊断

• 无刷直流（BLDC）电机模块
• 机器人真空吸尘器电机
• 摩托车燃油泵
• 家电风扇和水泵
• 汽车风扇和鼓风机
• 持续气道正压通气（CPAP）设备
