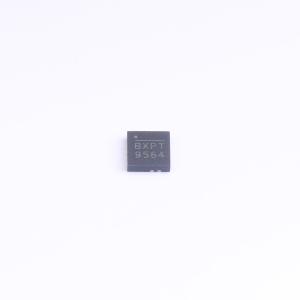

MCS1823GQTE-320BRN-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MCS1823是用于AC或DC电流感测的线性霍尔效应电流传感器IC。差分霍尔阵列可消除任何杂散磁场。初级导体的低电阻（0.6mΩ）允许大电流在包含高精度霍尔传感器的集成电路附近流动。该电流产生磁场，集成霍尔换能器在两个不同点感应该磁场。然后将这两点之间的磁场差转换为与施加电流成比例的电压。采用旋转电流技术实现低而稳定的偏移。MCS1823集成了快速过流检测（OCD），便于监控系统的OC事件。MCS1823的小尺寸可减少电路板面积，使其非常适合空间受限的应用。MCS1823采用超小型TQFN -12（3mmx3mm）封装。
品牌名称: MPS(芯源)
商品型号: MCS1823GQTE-320BRN-Z
商品编号: C5670032
商品封装: TQFN-12(3x3)
包装方式: 编带
商品毛重: 0.447克(g)

商品参数

商品概述

MCS1823是用于AC或DC电流感测的线性霍尔效应电流传感器IC。差分霍尔阵列可消除任何杂散磁场。初级导体的低电阻（0.6mΩ）允许大电流在包含高精度霍尔传感器的集成电路附近流动。该电流产生磁场，集成霍尔换能器在两个不同点感应该磁场。然后将这两点之间的磁场差转换为与施加电流成比例的电压。采用旋转电流技术实现低而稳定的偏移。MCS1823集成了快速过流检测（OCD），便于监控系统的OC事件。MCS1823的小尺寸可减少电路板面积，使其非常适合空间受限的应用。MCS1823采用超小型TQFN - 12（3mmx3mm）封装。

商品特性

3.3V或5V单电源选项
差分感应，不受所有外部梯度磁场影响
0.6mΩ内部导体电阻
±2.5%总精度
5A至50A双向或单向范围
120kHz带宽
从IPMAX的50%到240%的自定义过流检测（OCD）
1µs响应时间的快速OCD
输出电压（VOUT）与AC或DC电流成比例
比例或绝对VOUT选项
工厂校准以确保精度
无磁滞
采用TQFN - 12（3mmx3mm）封装
CB证书编号：CA - 11398 - UL

应用领域

电机控制
音频驱动器电流控制
汽车系统
负载检测和管理
开关模式电源过流故障保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±20A
	工作电压	3.3V
	灵敏度	66mV/A
	工作温度	-40℃~+125℃

	属性	参数值
	带宽	120kHz
	电流端电阻	0.6mΩ
	响应时间(tr)	4us
	双向电流检测	支持
