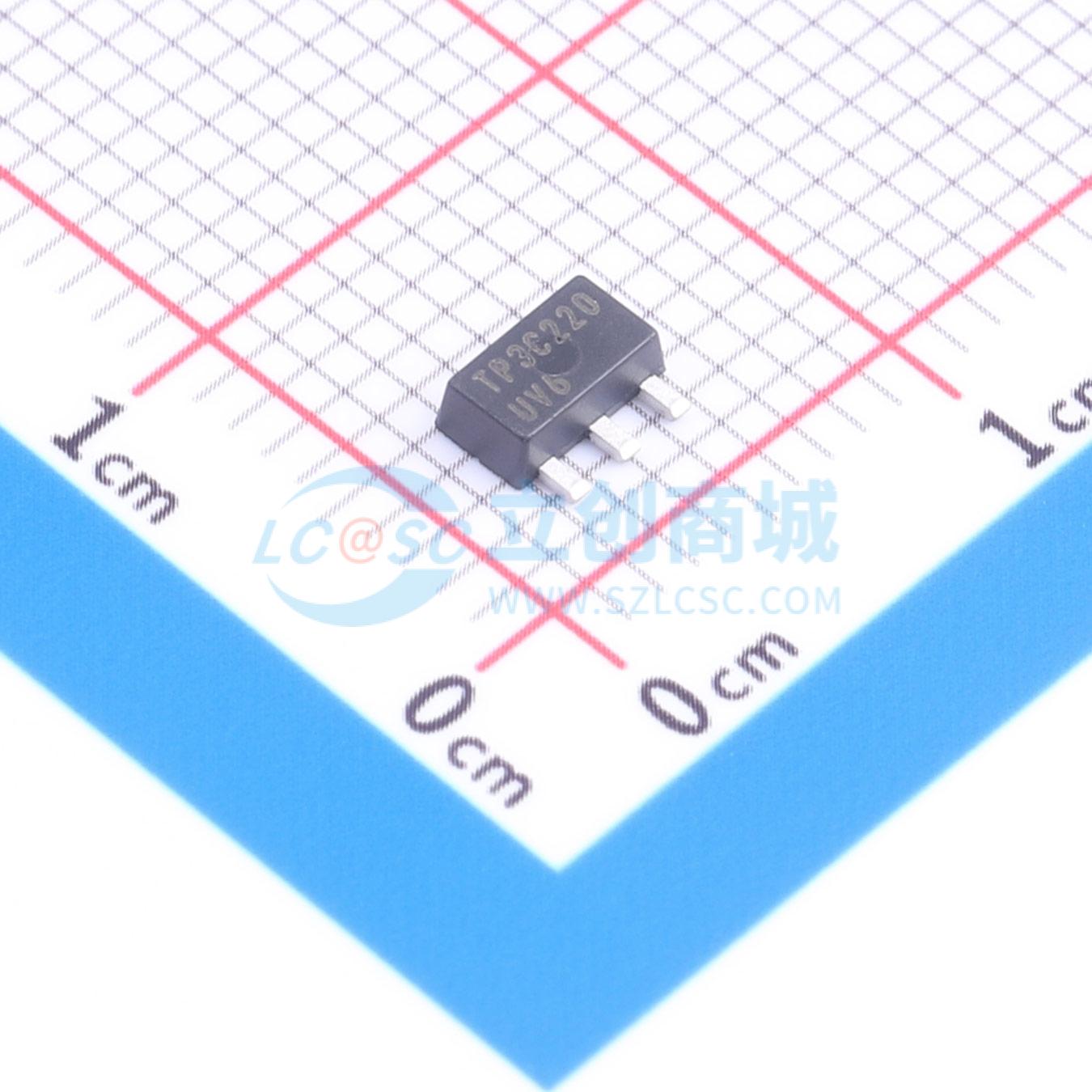

TP5322N8-G实物图

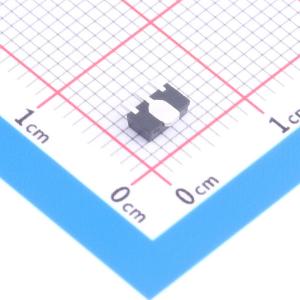

  • TP5322N8-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TP5322N8-G

1个P沟道 耐压:220V 电流:260mA

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
TP5322N8-G
商品编号
C629210
商品封装
SOT-89-3​
包装方式
编带
商品毛重
0.138克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)220V
连续漏极电流(Id)700mA
导通电阻(RDS(on))-
属性参数值
耗散功率(Pd)900mW
阈值电压(Vgs(th))2.4V
输入电容(Ciss)110pF@25V
工作温度-55℃~+150℃@(Tj)

商品概述

TP5322低阈值增强型(常开)晶体管采用垂直双扩散金属氧化物半导体(VDMOS)结构和成熟的硅栅制造工艺。这种结合使该器件兼具双极晶体管的功率处理能力,以及MOS器件固有的高输入阻抗和正温度系数特性。作为所有MOS结构的特性,该器件不会出现热失控和热致二次击穿现象。 微芯科技(Microchip)的垂直DMOS场效应晶体管(FET)非常适合各种开关和放大应用,这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。

商品特性

  • 最大低阈值2.4V
  • 高输入阻抗
  • 最大低输入电容110 pF
  • 快速开关速度
  • 低导通电阻
  • 无二次击穿
  • 低输入和输出泄漏电流

应用领域

  • 逻辑电平接口(适用于TTL和CMOS)
  • 电池供电系统
  • 光伏驱动器
  • 模拟开关
  • 通用线路驱动器
  • 电信开关
