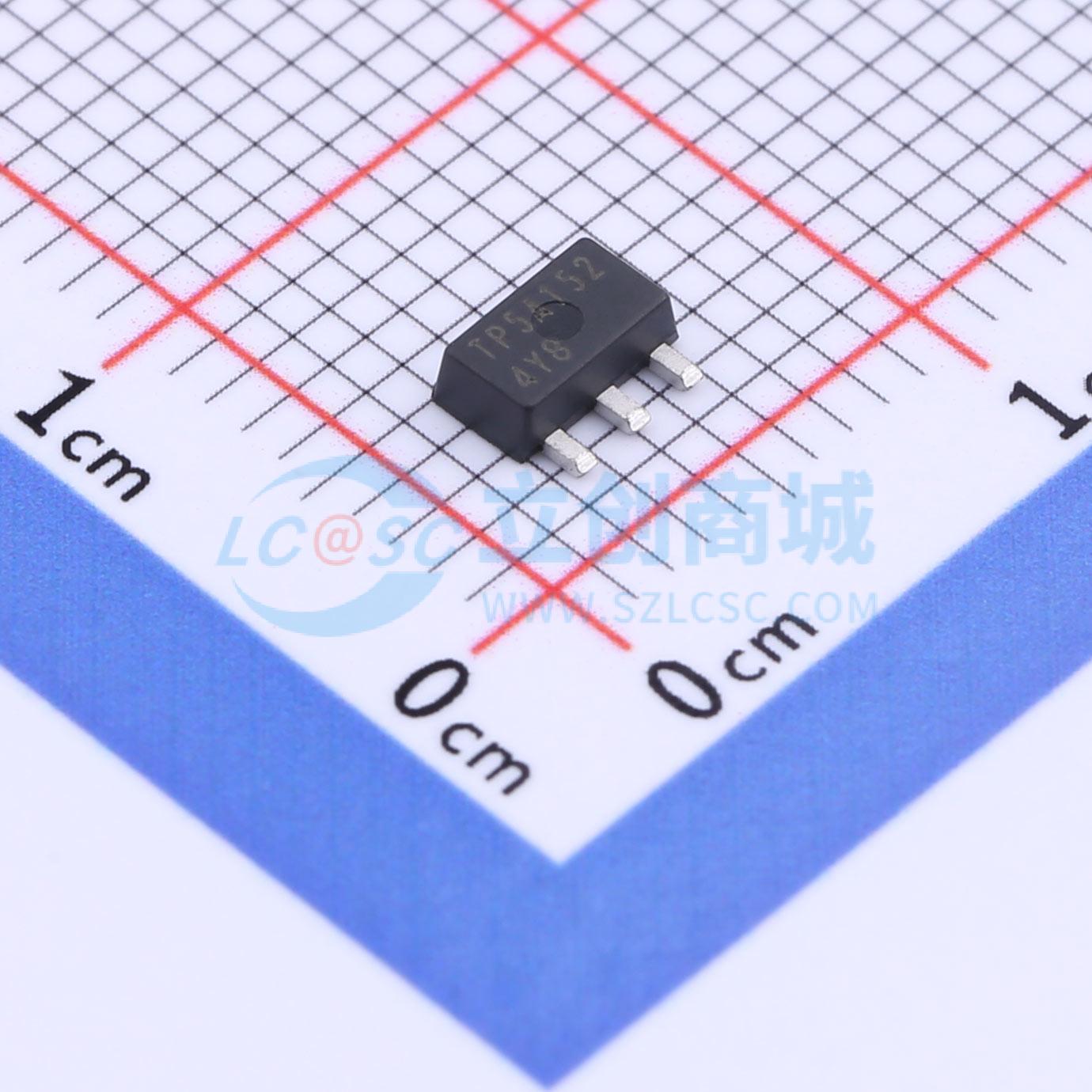

TP2510N8-G实物图

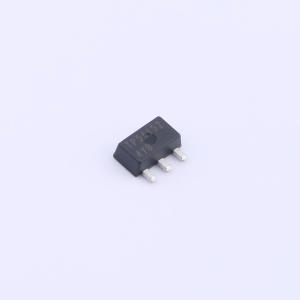

  • TP2510N8-G商品缩略图

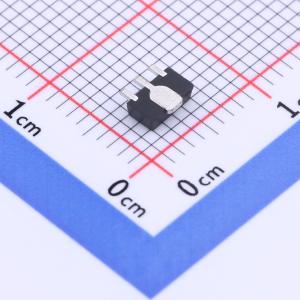

  • TP2510N8-G商品缩略图
  • TP2510N8-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TP2510N8-G

1个P沟道 耐压:100V 电流:480mA

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
TP2510N8-G
商品编号
C629205
商品封装
SOT-89-3​
包装方式
编带
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)100V
连续漏极电流(Id)2.5A
导通电阻(RDS(on))3.5Ω@10V
属性参数值
耗散功率(Pd)1.6W
阈值电压(Vgs(th))-
输入电容(Ciss)125pF@25V
工作温度-55℃~+150℃

商品概述

TP2510低阈值增强型(常关)晶体管采用垂直双扩散金属氧化物半导体(DMOS)结构和成熟的硅栅制造工艺。这种结合使得该器件具备双极晶体管的功率处理能力,以及MOS器件固有的高输入阻抗和正温度系数。作为所有MOS结构的特性,该器件不会出现热失控和热致二次击穿。

微芯科技(Microchip)的垂直DMOS场效应晶体管(FET)非常适合各种开关和放大应用,这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。

商品特性

~~- 最大低阈值2V-高输入阻抗-最大低输入电容125 pF-快速开关速度-低导通电阻-无二次击穿-低输入和输出泄漏电流

应用领域

  • 逻辑电平接口(适用于TTL和CMOS)-固态继电器-电池供电系统-光伏驱动器-模拟开关-通用线路驱动器-电信开关

数据手册PDF
