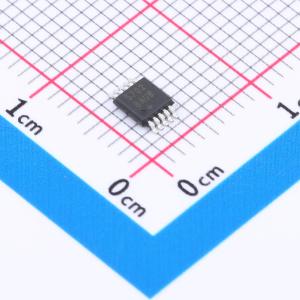

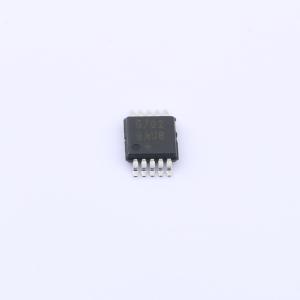

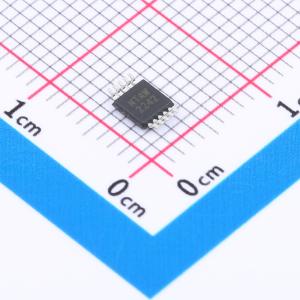

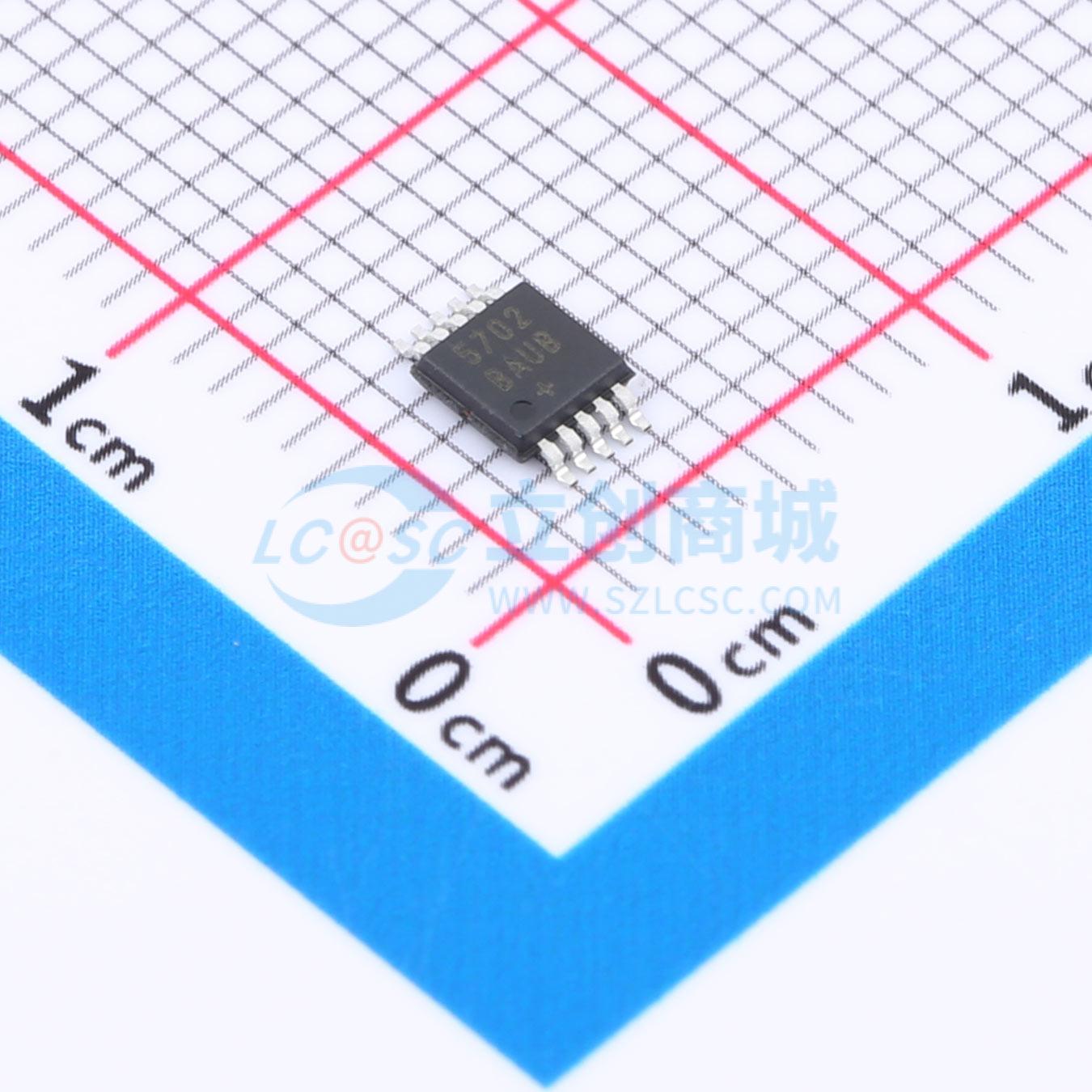

温馨提醒：图片仅供参考，商品以实物为准

MAX5702BAUB+

超小型双通道8/10/12位带内部参考和SPI接口的缓冲输出DAC

描述: 超小尺寸、单通道、8/10/12位电压缓冲DAC，内置基准和SPI接口,功能丰富、单通道DAC系列
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5702BAUB+
商品编号: C5668781
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.015克(g)

商品参数

商品概述

MAX5700/MAX5701/MAX5702是双通道、低功耗、8/10/12位电压输出数模转换器（DAC），内置输出缓冲器和内部基准源，基准源可选2.048V、2.500V或4.096V。该系列器件的电源电压范围为2.7V至5.5V，功耗极低（1.5mW），可满足大多数低压应用需求。精密外部基准源输入支持轨到轨操作，为外部基准源提供100kΩ（典型值）负载。 MAX5700/MAX5701/MAX5702具备一个50MHz的三线SPI/QSPI/MICROWIRE/DSP兼容串行接口。DAC输出经过缓冲，每通道电源电流低于250μA，失调误差低至±0.5mV（典型值）。上电时，MAX5700/MAX5701/MAX5702将DAC输出复位为零，为驱动阀门或其他上电时需关闭的换能器的应用提供额外安全保障。内部基准源初始处于关断状态，以便使用外部基准源。MAX5700/MAX5701/MAX5702支持使用软件LOAD命令实现同步输出更新。清晰逻辑输入（CLR）可异步清除CODE和DAC寄存器内容，并将DAC输出置零。MAX5700/MAX5701/MAX5702提供10引脚μMAX和超小型10引脚TDFN封装，工作温度范围为-40℃至+125℃。

商品特性

两个高精度DAC通道
无需校准即可达到12位精度
缓冲电压输出，积分非线性误差为±1 LSB
在所有工作条件下均具有单调性
每个DAC可独立设置模式
三种精密可选内部基准源：2.048V、2.500V或4.096V
内置输出缓冲器
配合外部基准源可实现轨到轨操作
建立时间为4.5μs
输出可直接驱动2kΩ负载
小型5mm x 3mm 10引脚μMAX或超小型3mm x 3mm 10引脚TDFN封装
宽电源电压范围2.7V至5.5V
独立的1.8V至5.5V VDDIO电源输入
50MHz三线SPI/QSPI/MICROWIRE/DSP兼容串行接口
上电复位至零刻度DAC输出
CLR用于异步控制
三种软件可选掉电输出阻抗：1kΩ、100kΩ或高阻抗
3V VDD时电源电流低至350μA

应用领域

可编程电压和电流源
增益和失调调整
自动调谐和光控
功率放大器控制和偏置
过程控制和伺服环路
便携式仪器
数据采集

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源温漂	10ppm/℃
	静态电流	1uA
