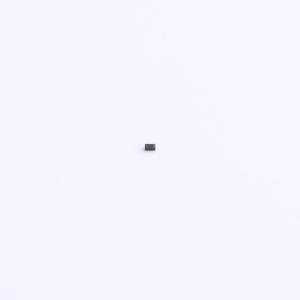

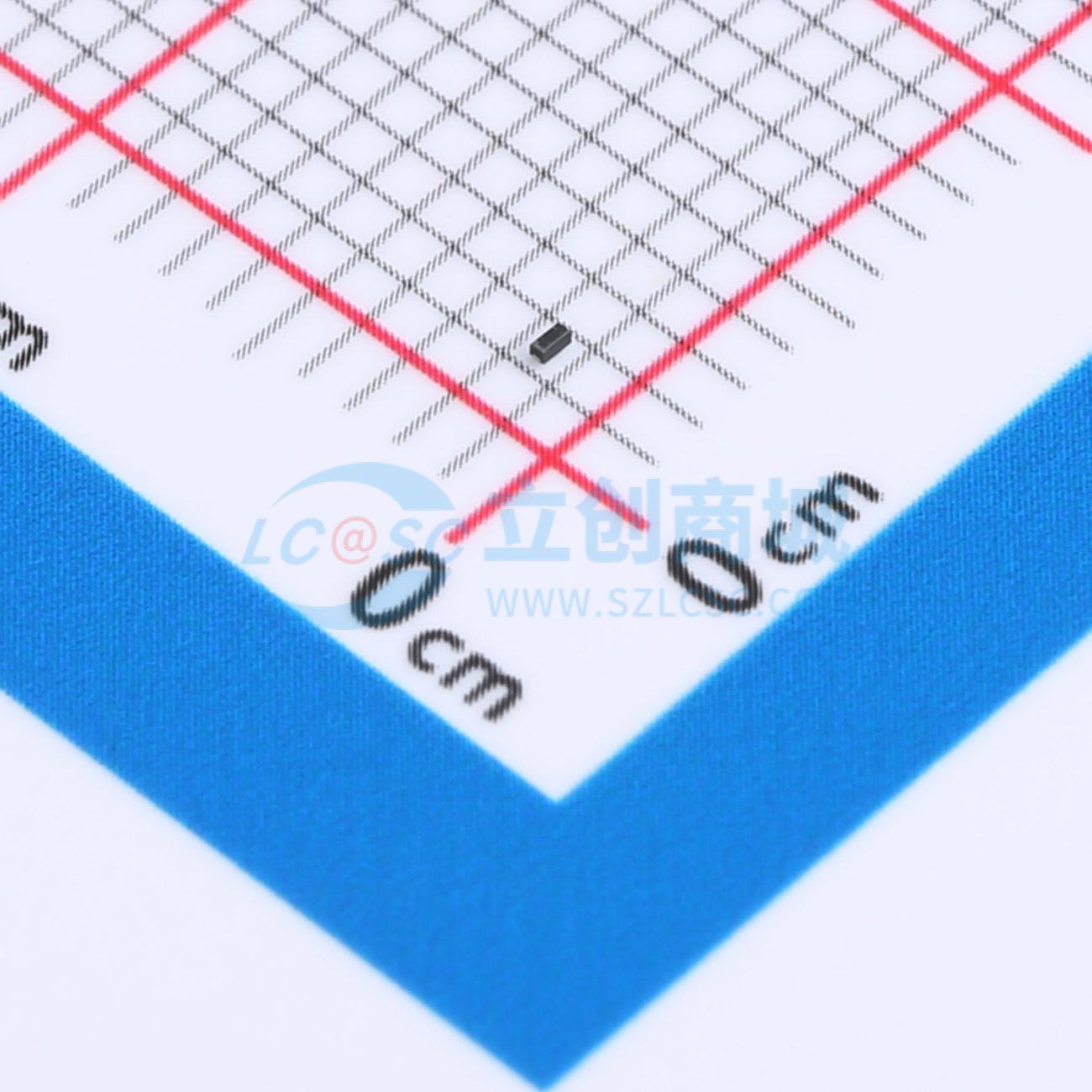

DF2B7ASL,L3F
双向ESD 5.5V截止 峰值浪涌电流：4A@8/20us
- 描述
- DF2B7ASL是一款TVS二极管（ESD保护二极管），用于保护移动设备接口及其他应用中的半导体器件，防止静电和噪声干扰。DF2B7ASL利用回滞特性，具备低动态电阻和卓越的保护性能。此外，DF2B7ASL采用超紧凑型封装（0.62 mm×0.32 mm），适用于对占用空间要求较小的应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- DF2B7ASL,L3F
- 商品编号
- C5668383
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8.5pF |
商品概述
DF2B7ASL是一款TVS二极管（ESD保护二极管），用于保护移动设备接口及其他应用中的半导体器件，防止静电和噪声干扰。 DF2B7ASL利用回滞特性，具备低动态电阻和卓越的保护性能。 此外，DF2B7ASL采用超紧凑型封装（0.62 mm×0.32 mm），适用于对占用空间要求较小的应用。
商品特性
- 适用于5 V信号线。ΔVRWM ≤ 5.5 V
- 凭借高ESD性能保护器件。（VESD = ±30 kV（接触/空气）@IEC61000 - 4 - 2）
- 低动态电阻可保护半导体器件免受静电和噪声影响。（RDYN = 0.2 Ω（典型值））
- 回滞特性实现低钳位电压，保护半导体器件。（VC = 11 V @IpP = 4 A（典型值））
- 紧凑型封装适用于移动设备等高密度电路板布局。尺寸为（0.62 mm×0.32 mm）（昵称：SL2）
应用领域
- 移动设备
- 智能手机
- 平板电脑
- 笔记本电脑
- 台式电脑
