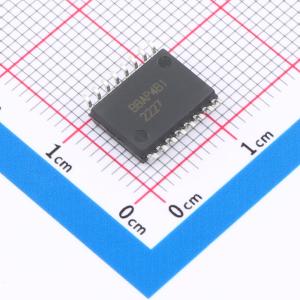

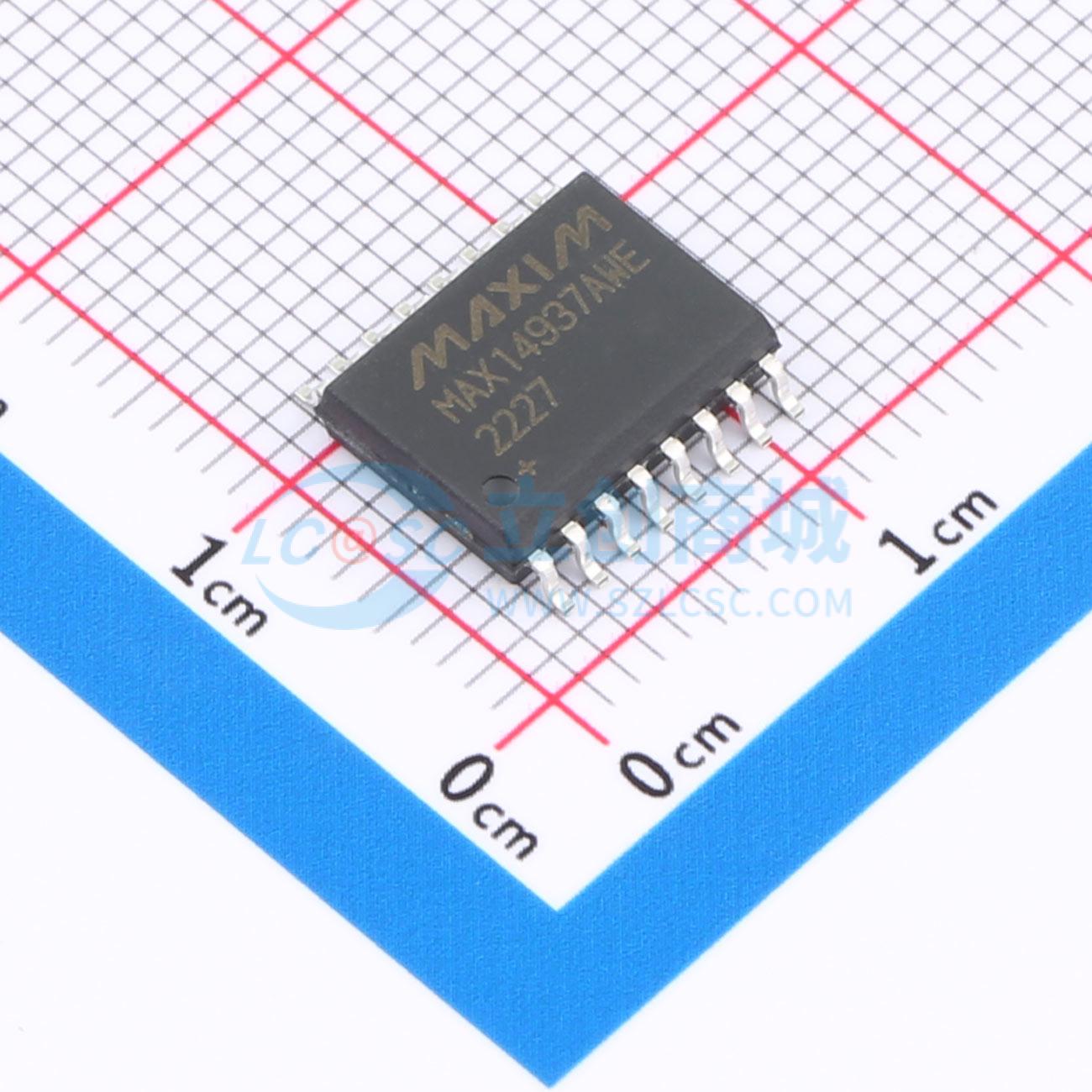

温馨提醒：图片仅供参考，商品以实物为准

MAX14937AWE+

双通道, 5kVRMS I2C 隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道、5kVRMSI2C隔离器，可直接连接至低压(2.5V)器件
品牌名称: ADI(亚德诺)
商品型号: MAX14937AWE+
商品编号: C5668277
商品封装: SOIC-16
包装方式: 管装
商品毛重: 1.8克(g)

商品参数

参数完善中

商品概述

MAX14937是一款双通道、5kVRMS I2C数字隔离器，采用了美信（Maxim）专有的工艺技术。该器件可在最高+125℃的环境温度下，实现不同电源域电路之间的数字信号传输。该器件提供两个双向开漏通道，适用于如I²C等需要在同一条线路上双向传输数据的应用。为防止闩锁效应，A侧输出采用特殊缓冲器，将逻辑低电平电压调节至0.9V（最大值），且输入逻辑低电平阈值比输出逻辑低电平电压至少低50mV。B侧采用传统缓冲器，不调节逻辑低电平输出电压。该器件在隔离器两侧分别配备独立的2.25V至5.5V电源。MAX14937的工作频率范围为直流至1.7MHz，可用于支持时钟拉伸的隔离式I²C总线。 MAX14937采用16引脚宽体（10.3mm × 7.5mm）SOIC封装，额定工作环境温度范围为-40℃至+125℃。

商品特性

强大的数字信号电流隔离功能
能承受5kVRMS电压60秒（VISO）
可连续承受848VRMS电压（VIOWM）
1200VPEAK重复峰值电压（VIORM）
符合IEC 61000 - 4 - 5标准，可承受±10kV浪涌
可直接与大多数微控制器和FPGA接口
支持2.25V至5.5V电源供电
直流至1.7MHz的双向数据传输
低功耗
1.7MHz时每通道典型电流为5.3mA

应用领域

I²C、SMBus、PMBus接口
电源
电池管理仪器
