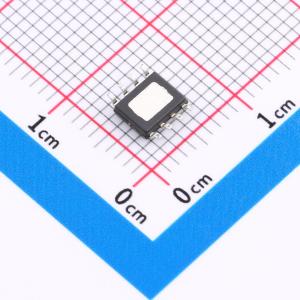

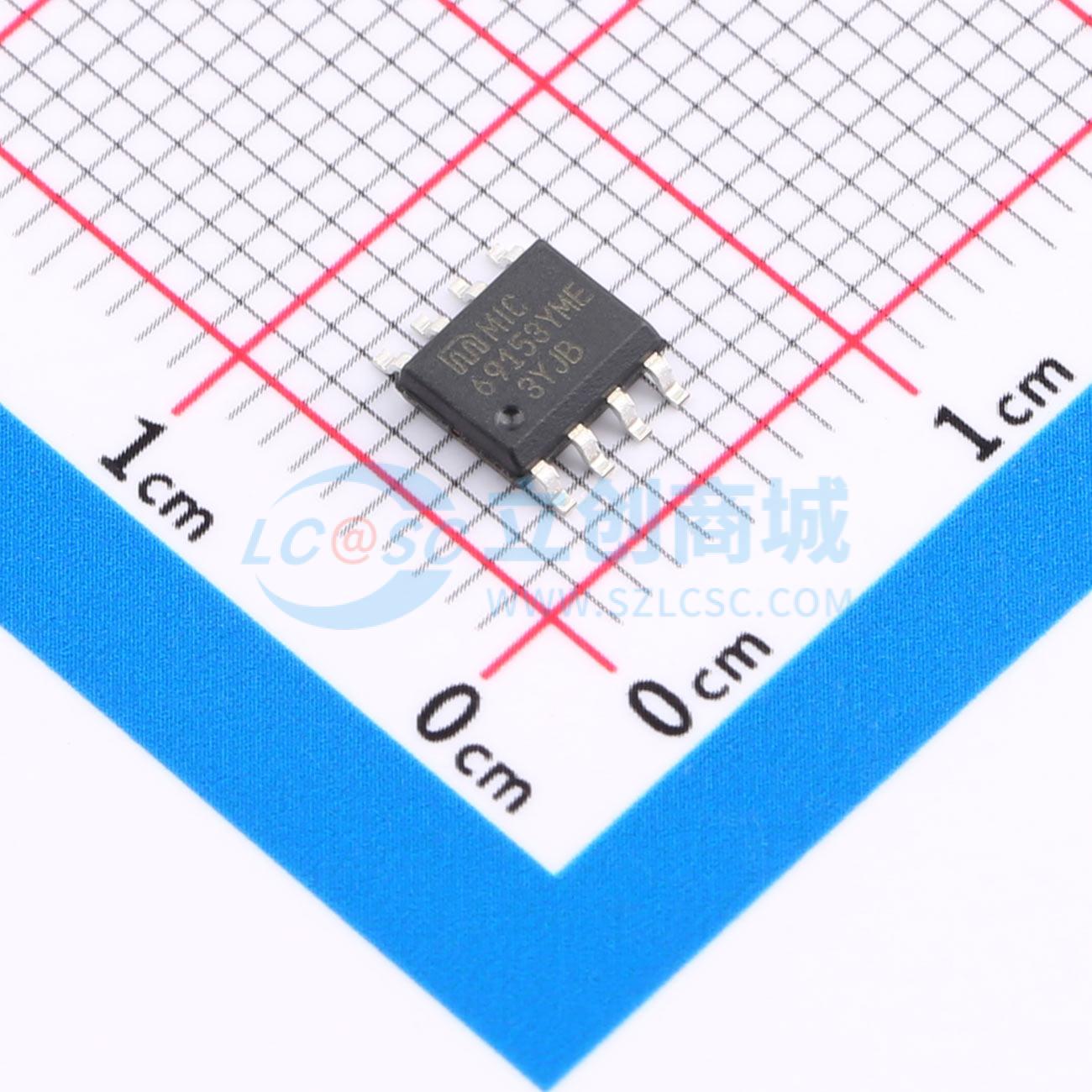

温馨提醒：图片仅供参考，商品以实物为准

MIC69153YME-TR

单电源输入电压、低输入电压、低输出电压、1.5A 低压差线性稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC69xxx系列高电流、低压稳压器中的1.5A输出电流型号，该系列支持1A、1.5A、3A和5A的电流。它采用单路低压电源供电，在最坏情况下仍能提供高精度和500mV的超低压差。其输入电压范围为1.65V至5.5V
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC69153YME-TR
商品编号: C628236
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

MIC69153是MIC69xxx系列大电流、低压稳压器中输出电流为1.5A的产品，该系列支持1A、1.5A、3A和5A的电流。MIC69153采用单路低压电源供电，在最坏情况下仍能提供高精度和500mV的超低压差。 MIC69153的输入电压范围为1.65V至5.5V。它专为驱动需要大电流、低电压的数字电路（如PLD、DSP、微控制器等）而设计。这些稳压器仅提供可调输出电压选项，可支持低至0.5V的输出电压。 MIC69153的HCAP设计针对使用低容值、低ESR陶瓷输出电容时的稳定性进行了优化。 MIC69153具备热关断和限流保护功能，还设有逻辑使能和错误标志引脚。 MIC69153提供10引脚3mm x 3mm DFN封装和ePAD SOIC - 8封装两种封装形式，两种封装的工作温度范围均为 - 40°C至 + 125°C。

商品特性

单输入电压范围：VIN 1.65V至5.5V
全温度范围内最大压差（VIN - VOUT）为500mV
输出电压可调，低至0.5V
使用10μF陶瓷输出电容时保持稳定
出色的线性和负载调节特性
逻辑控制关断功能
热关断和限流保护
10引脚3mm x 3mm DFN封装
ePAD SOIC - 8封装
结温范围 - 40°C至 + 125°C

应用领域

负载点应用
工业电源
敏感射频应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~5.5V
	输出电流	1.5A
	压差	500mV@(1.5A)

	属性	参数值
	静态电流(Iq)	20mA
	特性	过热保护；带使能；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
