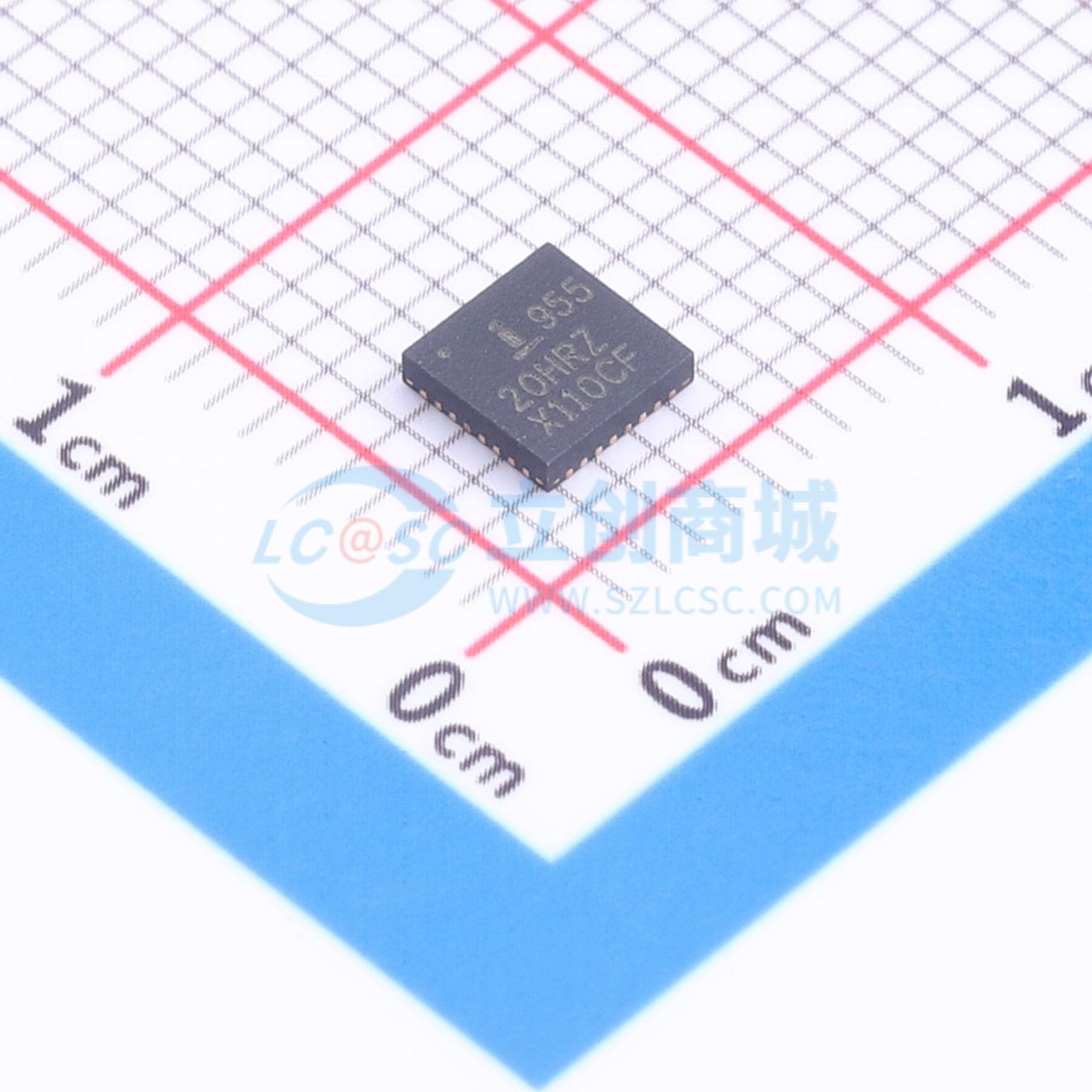

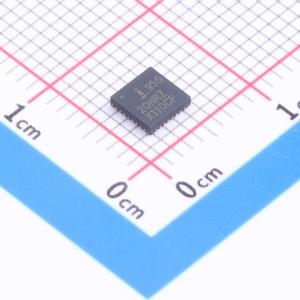

温馨提醒：图片仅供参考，商品以实物为准

ISL95520HRZ

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL95520HRZ
商品编号: C5657500
商品封装: QFN-32(4x4)
包装方式: 管装
商品毛重: 0.05克(g)

商品概述

ISL95520是一款高度通用的组合式电池充电器，可配置为混合功率升压（HPB）充电器或窄直流电压（NVDC）充电器，支持2节、3节或4节电池。当系统负载超过适配器供电能力时，两种配置均允许电池与适配器协同工作，为系统负载供电，此模式称为系统Turbo模式。HPB充电器配置可将电池能量反向升压至系统总线，在Turbo模式下协助适配器为系统供电。NVDC充电器配置可快速开启BGATE，使电池在Turbo模式下协助适配器为系统供电。 ISL95520的所有开关均采用N沟道MOSFET（NFET），以实现最佳性能并降低物料清单成本。内部电荷泵可根据具体情况或需求快速或缓慢开启所有NFET。在Turbo模式或电池学习模式下突然移除电池时，快速开启NFET的能力可防止系统总线电压下降。 ISL95520具备多种保护功能，包括用于系统低压、适配器过流、电池过流或过热的PROcHOT#指示灯，还提供一系列可通过SMBus编程的参数，以实现最大的灵活性。除了可通过SMBus编程设置的限制外，ISL95520还具备基于硬件的适配器电流限制和电池电流限制功能。 ISL95520提供高精度的适配器电流监测、电池电流监测和系统功率监测输出。为了在高功率和低功率系统中实现最大的灵活性，ISL95520提供了多种可配置的电流检测电阻值选项，以在电流检测精度和功率损耗之间实现最佳平衡。 ISL95520采用瑞萨专利的稳健纹波调节器（R3）调制方案，可实现出色的轻载效率和快速动态响应。ISL95520采用32引脚4×4 mm² QFN封装。

商品特性

可配置为HPB充电器或NVDC充电器
符合英特尔PROCHOT#和PSYS要求
适配器电流监测和电池放电电流监测
所有开关均采用NFET
支持在电池学习模式下移除电池
主动控制浪涌电流，防止FET损坏
可通过SMBus编程设置，精度高
全面的保护功能：
- 用于系统低压、适配器过流、电池过流和系统过热的PROcHOT#指示灯
- 基于硬件的适配器电流和电池电流限制
- 支持在系统Turbo模式下突然移除电池
提供从350kHz到1MHz的16种开关频率选项
静态电流低
稳健纹波调节器（R3）调制方案，实现出色的轻载效率和快速动态响应
32引脚4×4 mm² QFN封装
无铅（符合RoHS标准）

应用领域

配备可充电2节、3节或4节电池的设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	-

	属性	参数值
	电池类型	-
	电池节数	2~4
	工作温度	-40℃~+85℃
