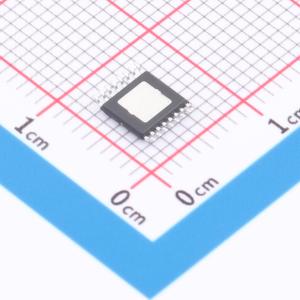

ISL8117FVEZ

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL8117FVEZ
商品编号: C5657295
商品封装: HTSSOP-16
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

ISL8117是一款同步降压控制器，用于为工业和通用领域的各种应用生成负载点（POL）电压轨和偏置电压轨。其宽泛的输入和输出电压范围使其适用于电信和售后汽车应用。 ISL8117采用谷值电流调制技术，以最少的元件数量实现轻松的电源设计，并能全面防护意外事件。 ISL8117提供可编程软启动和使能功能，以及电源正常指示，便于进行电源轨排序和满足其他内务管理需求。在理想情况下，一个完整的电源电路可使用10个外部元件进行设计，并在注重空间的16引脚4mmx4mm QFN封装或易于组装的6.4mmx5mm 16引脚HTSSOP封装中提供过压/过流/过温保护。两种封装均采用裸焊盘来改善散热和抗噪性能。低引脚数、较少的外部元件和默认的内部参数值，使ISL8117成为快速推向市场的简单电源设计的理想解决方案。ISL8117采用内部环路补偿，并通过单个电阻设置其他功能，如工作频率和过流保护。其带有V_IN前馈的电流模式控制使其即使在固定的内部补偿情况下也能涵盖各种应用。轻载时独特的DEM/跳脉冲模式可显著降低待机功耗，且在不同负载水平下输出纹波保持一致。

商品特性

宽输入电压范围：4.5V至60V
宽输出电压范围：0.6V至54V
轻载效率提升
- 带脉冲跳跃的低纹波二极管仿真模式
可编程软启动
支持通过SR软启动实现预偏置输出
可编程频率：100kHz至2MHz
外部同步
电源正常指示
强制PWM
自适应直通保护
无需外部电流检测电阻
- 使用较低的MOSFET导通电阻rDS(ON)
全面保护
- 过流、过压、过温、欠压
- 无铅（符合RoHS标准）

应用领域

可编程逻辑控制器（PLC）和工厂自动化
娱乐设备
安全监控
服务器和数据中心
交换机和路由器
电信和数据通信
LED显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(960个/托盘，最小起订量 1 个)

个

起订量：1 个960个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	-
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	-
	输出类型	-
