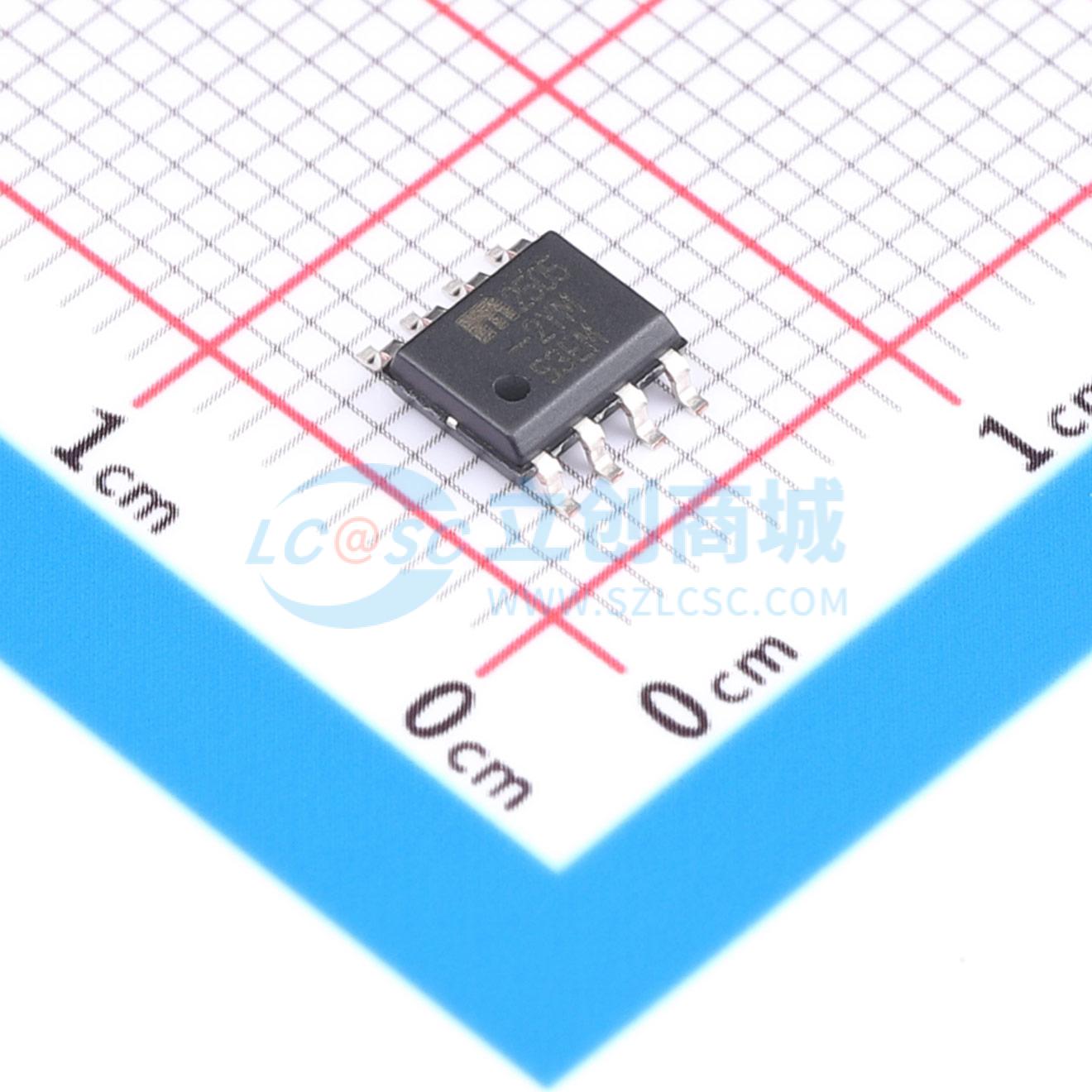

MIC2505-2YM-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道和双通道集成高端电源开关，由与 TTL 兼容的控制/启用输入、电荷泵和受保护的 N 沟道 MOSFET 组成。可在许多低压应用中替代单独的高端驱动器和 MOSFET。控制电压范围为 3.0V 至 7.5V，系列能提供至少 2A 连续电流，能从每个输出提供至少 1A 连续电流。缓慢开启功能可防止切换容性负载时产生高浪涌电流
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2505-2YM-TR
商品编号: C627818
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

MIC2505、MIC2505-1、MIC2505-2 和 MIC2506 是单路和双路集成高边电源开关，由TTL兼容的控制/使能输入、电荷泵以及受保护的N沟道MOSFET组成。在许多低压应用中，MIC2505/6系列可以代替单独的高边驱动器和MOSFET使用。

MIC2505/6系列可控制3.0V至7.5V范围内的电压。MIC2505系列能够提供至少2A的连续电流，而MIC2506则可以从每个输出端提供至少1A的连续电流。慢启动特性防止了切换容性负载时出现大浪涌电流。内部控制电路同样由3.0V至7.5V供电。在设备的输入范围内，当禁用时输出可以被强制提升到高于输入电压。

多功能开漏故障标志输出指示每个通道的过流限制、开路检测（MIC2505-1和-2版本除外）、热关断或欠压锁定。过流限制是内部固定的，不需要外部组件。

开路检测在开关关闭时有效。当关闭时，正常负载会将输出引脚拉低。如果负载开路，则一个可选的外部高值电阻会将输出引脚拉高，触发故障标志。MIC2505-1和-2版本针对通用串行总线(USB)应用进行了优化，不包括开路检测功能。

当芯片温度超过约135°C时，热关断会关闭输出。如果启用了该功能，当温度下降10°C时，开关会自动重新启动。欠压锁定(UVLO)会在供电低于典型值2.3V时关闭输出，并在供电超过典型值2.5V时重新启用输出。

应用领域

USB电源分配
3.3V和5V电源管理
PC卡浪涌限制开关
热插拔电源供应
电池充电电路

数据手册PDF

放大查看下载PDF

优惠活动

7.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	3V~7.5V
	导通电阻	30mΩ
	工作温度	-40℃~+85℃
