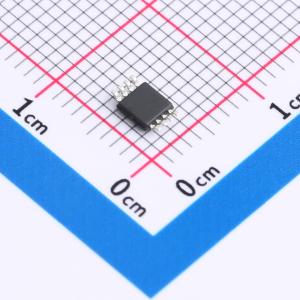

温馨提醒：图片仅供参考，商品以实物为准

MCP79410T-I/MS

带 SRAM、EEPROM 和受保护 EEPROM 的电池供电 I²C 实时时钟/日历

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP7941X实时时钟/日历（RTCC）使用内部计数器来跟踪小时、分钟、秒、日、月、年和星期。所有计数器（包括月份）均可配置闹钟。在使用和配置方面，MCP7941X支持高达400 kHz的I²C通信。开漏多功能输出可配置为在闹钟匹配时置位、输出可选频率的方波或作为通用输出。MCP7941X设计为使用带有外部晶体负载电容的32.768 kHz音叉晶体工作。片上数字微调可用于调整由晶体公差和温度引起的频率偏差。当主电源丢失时，SRAM和计时电路由备用电源供电，使设备能够保持准确的时间和SRAM内容。电源故障时间戳会记录设备切换到备用电源和主电源恢复的时间。MCP7941X具有1 Kbit的内部非易失性EEPROM，带有软件可写保护区域。还有一个额外的64位受保护非易失性存储器，只有在解锁序列后才可写入，非常适合存储唯一ID或其他关键信息。MCP79411和MCP79412分别预编程了EUI - 48和EUI - 64地址。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP79410T-I/MS
商品编号: C627702
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

MCP7941X实时时钟/日历（RTCC）使用内部计数器来跟踪小时、分钟、秒、日、月、年和星期。所有计数器（包括月份）均可配置闹钟。在使用和配置方面，MCP7941X支持高达400 kHz的I²C通信。开漏多功能输出可配置为在闹钟匹配时置位、输出可选频率的方波或作为通用输出。 MCP7941X设计为使用带有外部晶体负载电容的32.768 kHz音叉晶体工作。片上数字微调可用于调整由晶体公差和温度引起的频率偏差。当主电源丢失时，SRAM和计时电路由备用电源供电，使设备能够保持准确的时间和SRAM内容。电源故障时间戳会记录设备切换到备用电源和主电源恢复的时间。 MCP7941X具有1 Kbit的内部非易失性EEPROM，带有软件可写保护区域。还有一个额外的64位受保护非易失性存储器，只有在解锁序列后才可写入，非常适合存储唯一ID或其他关键信息。MCP79411和MCP79412分别预编程了EUI - 48和EUI - 64地址。

商品特性

实时时钟/日历（RTCC）：小时、分钟、秒、星期、日、月、年；闰年补偿至2399年；12/24小时模式
32.768 kHz晶体振荡器：针对6 - 9 pF晶体进行优化
片上数字微调/校准：±1 ppm分辨率；±129 ppm范围
双可编程闹钟
多功能输出引脚：可选频率的时钟输出；闹钟输出；通用输出
电源故障时间戳：记录切换到和从电池模式切换时的时间
宽电压范围：工作电压范围为1.8V至5.5V；备用电压范围为1.3V至5.5V
低典型计时电流：从VCC供电：3.3V时为1.2 μA；从VBAT供电：3.0V时为925 nA
自动切换到电池备份
64字节电池备份SRAM
1 Kbit EEPROM存储器：软件写保护；最多八字节的页写入；耐久性：100万次擦除/写入周期
64位受保护EEPROM区域：强大的写解锁序列；EUI - 48 MAC地址（MCP79411）；EUI - 64 MAC地址（MCP79412）
两线串行接口，与I²C兼容：I²C时钟速率高达400 kHz
温度范围：工业级（I）：-40℃至+85℃
8引脚SOIC、MSOP、TSSOP和2x3 TDFN

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	1.8V~5.5V
	工作电流	1.2uA

	属性	参数值
	晶振	外置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	925nA
