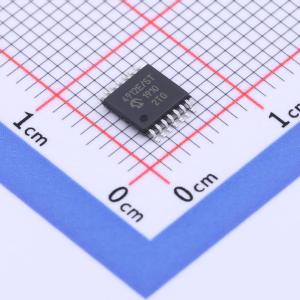

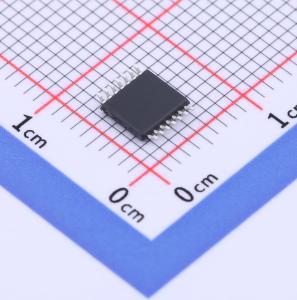

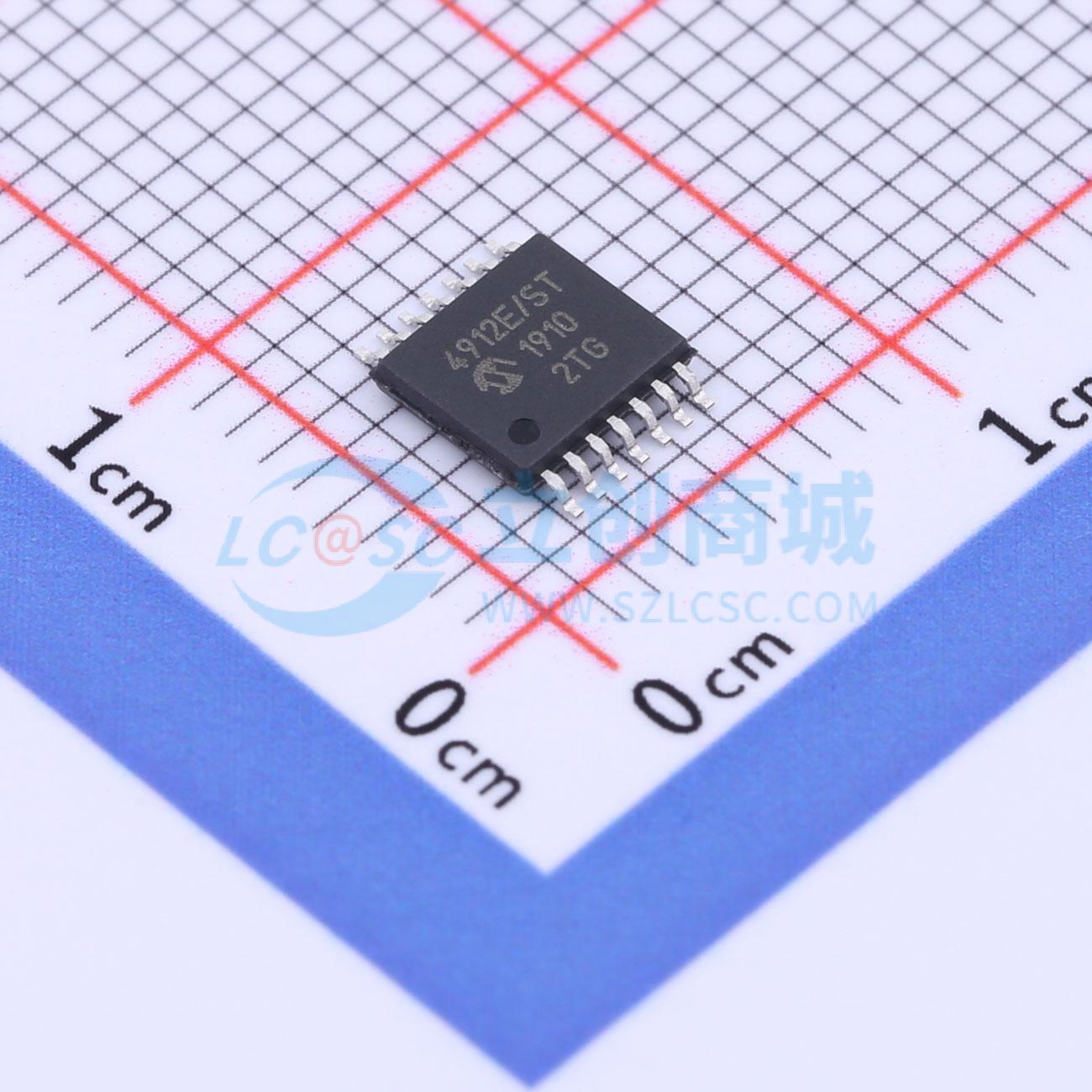

MCP4912T-E/ST
8/10/12-Bit Dual Voltage Output Digital-to-Analog Convert
- 描述
- 双路 8 位、10 位和 12 位缓冲电压输出数模转换器 (DAC)，工作电源为 2.7V 至 5.5V 的单电源，具有 SPI 兼容串行外设接口。用户可通过设置增益选择选项位（增益为 1 或 2）将设备的满量程范围配置为 VREF 或 2*VREF。用户可使用 SHDN 引脚关闭两个 DAC 通道，或通过设置配置寄存器位单独关闭 DAC 通道。在关断模式下，关断通道中的大多数内部电路会关闭以节省功率，输出放大器配置为呈现已知的高阻输出负载（典型值 500 kΩ）
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4912T-E/ST
- 商品编号
- C627412
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 10位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 4.5us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 20MHz | |
| 静态电流 | 350uA |
商品概述
MCP4902/4912/4922器件分别为双路8位、10位和12位缓冲电压输出数模转换器（DAC）。这些器件采用2.7V至5.5V单电源供电，具备与SPI兼容的串行外设接口。用户可通过设置增益选择选项位（增益为1或2），将器件的满量程范围配置为V_REF或2*V_REF。 用户可使用SHDN引脚关闭两个DAC通道，或通过设置配置寄存器位单独关闭DAC通道。在关断模式下，关断通道中的大部分内部电路会关闭以节省功耗，输出放大器会被配置为呈现已知的高阻输出负载500 kΩ（典型值）。 这些器件包含双缓冲寄存器，可使用LDAC引脚对两个DAC输出进行同步更新。这些器件还集成了上电复位（POR）电路，以确保可靠上电。 这些器件采用电阻串架构，具有低微分非线性（DNL）误差和快速建立时间的固有优势。这些器件在扩展温度范围（+125℃）内有明确的规格。 这些器件可为需要对信号（如温度、压力和湿度）进行校准或补偿的消费和工业应用提供高精度和低噪声性能。 MCP4902/4912/4922器件提供PDIP、SOIC和TSSOP封装。
商品特性
- MCP4902：双路8位电压输出DAC
- MCP4912：双路10位电压输出DAC
- MCP4922：双路12位电压输出DAC
- 轨到轨输出
- 支持20 MHz时钟的SPI接口
- 使用LDAC引脚对双DAC进行同步锁存
- 4.5 µs的快速建立时间
- 可选单位增益或2倍增益输出
- 外部电压基准输入
- 外部乘法器模式
- 2.7V至5.5V单电源供电
- 扩展温度范围：-40℃至+125℃
应用领域
- 设定点或偏移调整
- 精密可选电压基准
- 电机控制反馈回路
- 数字控制乘法器/除法器
- 光通信设备校准
