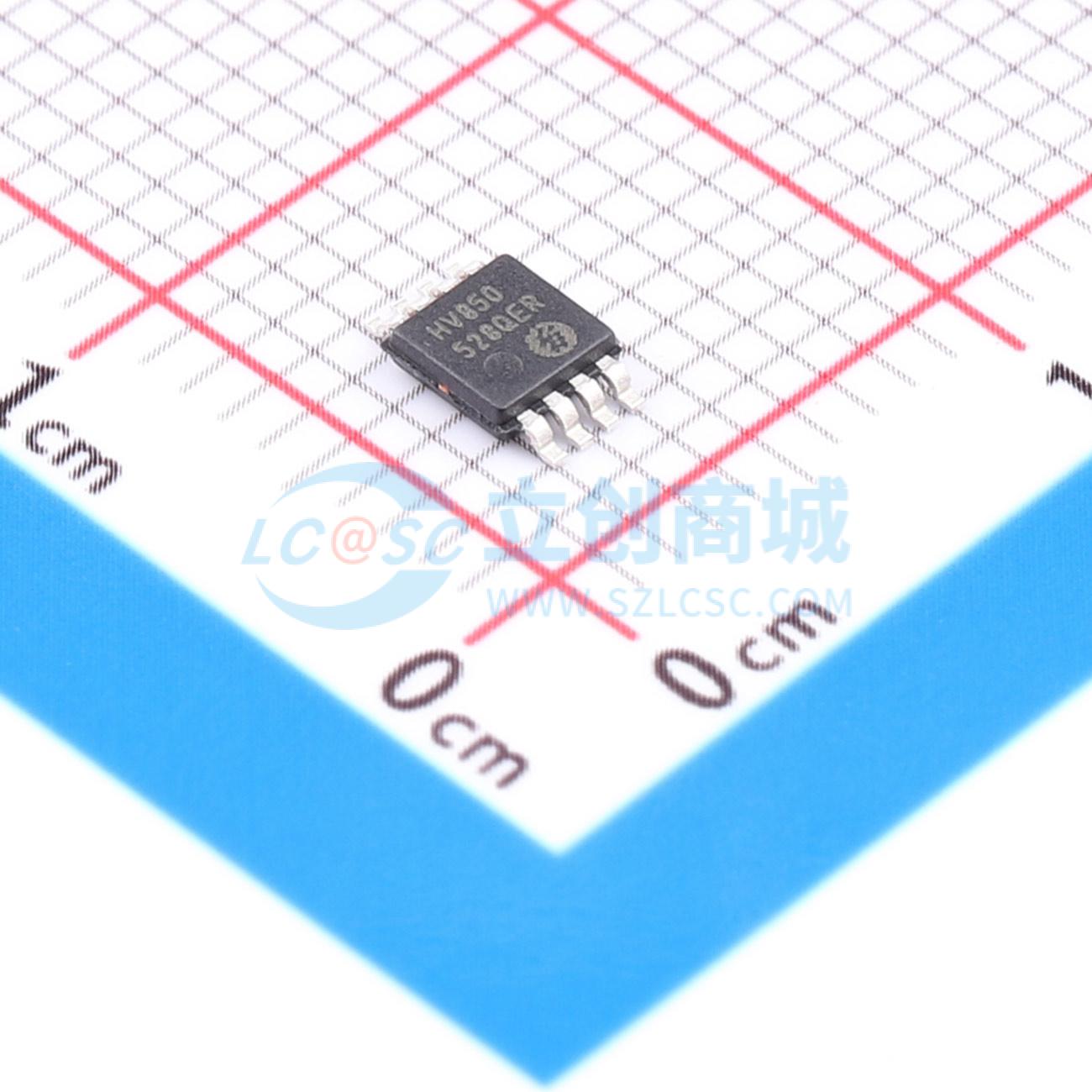

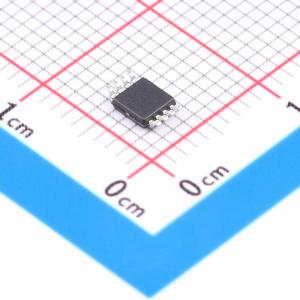

HV850MG-G
HV850MG-G
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV850MG-G
- 商品编号
- C626983
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 照明驱动 | |
| 驱动类型 | EL灯驱动器 | |
| 输入电压 | 3V~4.2V | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 140V | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 工作温度 | -25℃~+85℃ |
商品概述
Supertex HV850是一款高压电致发光（EL）灯驱动IC。它旨在驱动面积达1.5平方英寸、电容值高达5.0nF的EL灯。HV850可将低电压直流输入转换为EL灯两端的高压交流输出。它采用电荷泵方案来提升输入电压，无需使用传统拓扑结构中常见的外部电感器、二极管和高压电容器。 电荷泵电路通过高压H桥将其能量释放到EL灯中。一旦电压达到其调节极限，电路将关闭以节省功率。然后，EL灯放电至地，H桥改变状态，使电荷泵能够以相反方向为EL灯充电。 EL灯的频率可以通过外部电阻R_EL设置，也可以通过施加外部时钟来设置，其中时钟频率除以128即为EL灯的频率。
商品特性
- 使用外部EL时钟频率时无需外部组件
- 可通过外部电阻设置EL频率
- 低噪声
- 直流到交流转换器
- 可驱动高达5.0nF的负载（约1.5平方英寸的灯）
- 输出电压调节
- 使能功能
- EL灯调光
应用领域
- 手机键盘和显示屏
- 收发器
- MP3播放器
- 手表
- 寻呼机
- 测量仪器/仪表
