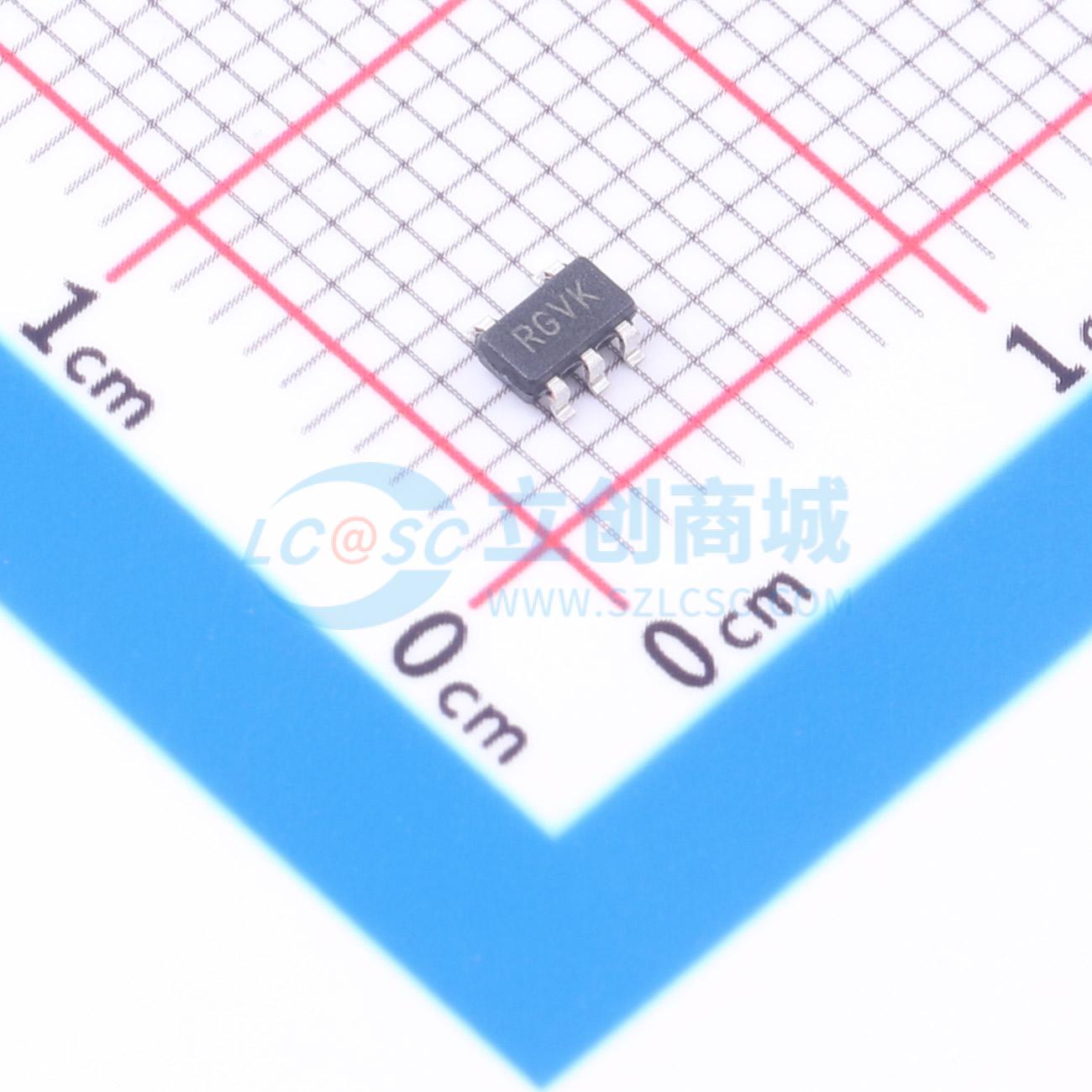

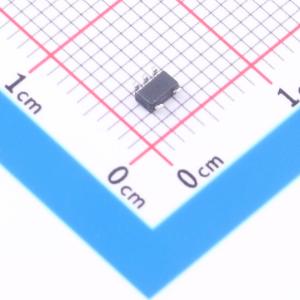

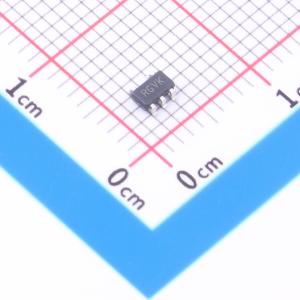

温馨提醒：图片仅供参考，商品以实物为准

TC2015-3.3VCTTR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: TC2015-3.3VCTTR
商品编号: C626521
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

TC2014、TC2015和TC2185是高精度（典型值±0.4%）的CMOS升级版，用于双极型低压差稳压器（LDO），如LP2980。总供电电流通常为55 µA；比双极型稳压器低20到60倍。

该器件的关键特性包括低噪声运行（加上旁路参考）、低dropout电压——在满载时，TC2014为45 mV，TC2015为90 mV，TC2185为140 mV——以及对负载阶跃变化的快速响应。当关断输入为低电平时，供电电流降至0.5 µA（最大值），VOUT降至零。这些器件还集成了过流和过温保护。

TC2014、TC2015和TC2185在输出电容为1 µF时稳定，并且最大输出电流分别为50 mA、100 mA和150 mA。对于更高输出电流版本，请参阅TC1107（DS21356）、TC1108（DS21357）和TC1173（DS21362）（IOUT = 300 mA）的数据表。

商品特性

低电源电流：80 μA（最大值）
低压降电压：140 mV（典型值）@ 150 mA
高输出电压精度：±0.4%（典型值）
标准或定制输出电压
节能关断模式
参考旁路输入，用于超低噪声操作
快速关断响应时间：60 μs（典型值）
过流和过温保护
节省空间的5引脚SOT-23A封装
与双极型稳压器引脚兼容的升级
宽工作温度范围：-40°C 至 +125°C
标准输出电压选项：1.8V, 2.5V, 2.6V, 2.7V, 2.8V, 2.85V, 3.0V, 3.3V, 5.0V

应用领域

电池供电系统
便携式计算机
医疗仪器
仪表设备
手机/GSM/PHS手机
线性后置稳压器用于开关电源
寻呼机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	100mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)

	属性	参数值
	压差	140mV@(100mA)
	静态电流(Iq)	80uA
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
