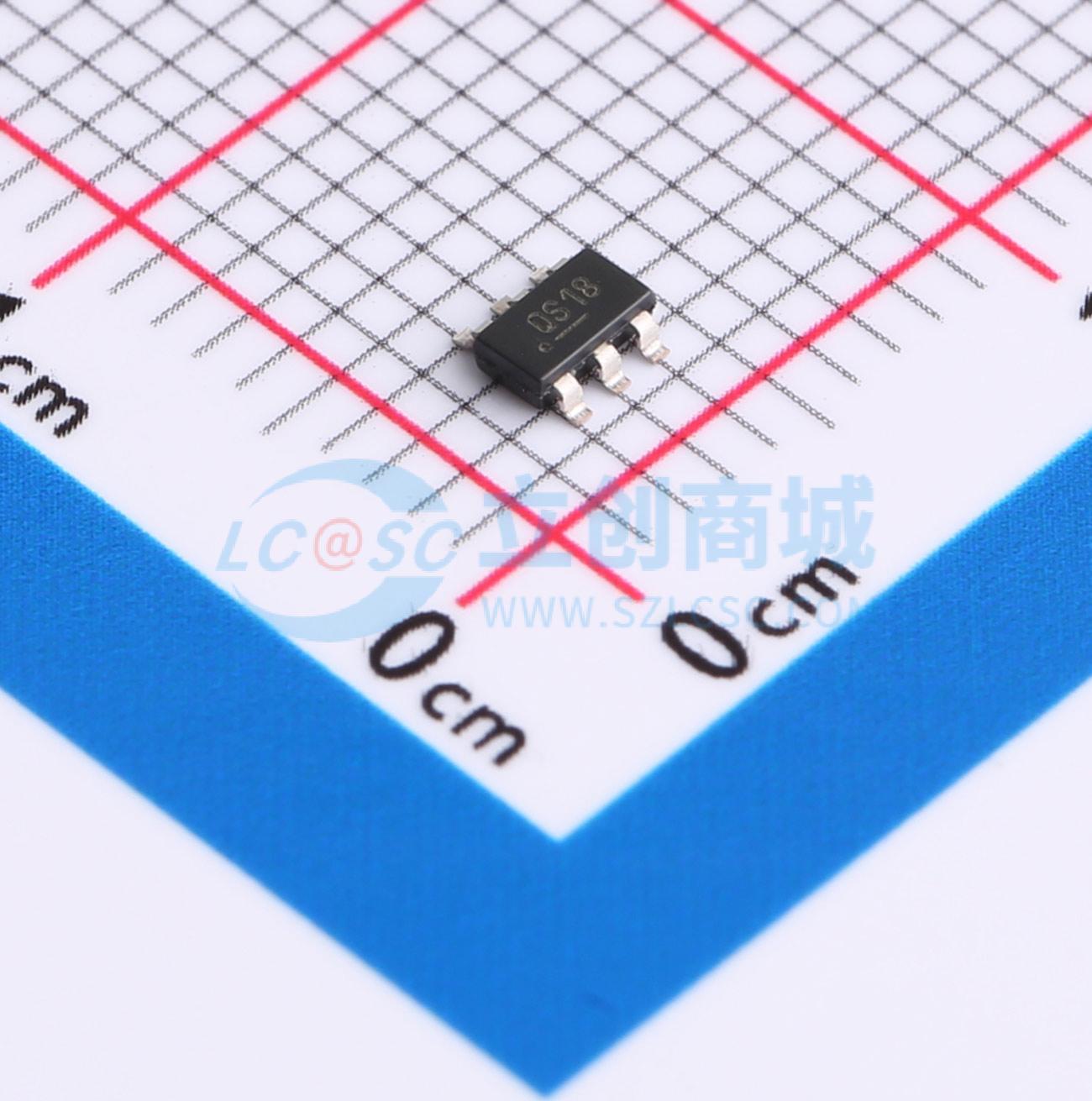

温馨提醒：图片仅供参考，商品以实物为准

MIC5309-1.8YD6-TR

低电压/低输出 300mA 高性能低压差调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能 μCap 低压差稳压器，在保持非常快速的瞬态响应的同时提供超低工作电流。可提供高达 300mA 的输出电流，并可从低输入电源电压进行降压调节，以提高系统效率。非常适合电池供电应用，在 300mA 负载下典型压差极低，为 100mV，并且在所有负载条件下接地电流都很低（典型值为 23μA）。还可以进入零关断模式电流状态，禁用时几乎不消耗电流。有固定输出电压版本，采用微型 6 引脚 1.6mm×1.6mm 薄型 MLF 无铅封装，以及适用于对成本敏感应用的 6 引脚 TSOT-23 封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5309-1.8YD6-TR
商品编号: C626010
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MIC5309是一款高性能、适用于高电容（HCAP）的低压差稳压器，在保持极快瞬态响应的同时，提供超低工作电流。MIC5309可提供高达300mA的输出电流，并且能够在低输入电源电压下进行降压调节，以提高系统效率。 MIC5309非常适合电池供电应用，它具有极低的压差，在300mA负载下典型值为100mV，并且在所有负载条件下接地电流都很低（典型值为23μA）。当禁用时，MIC5309还可进入零关断模式电流状态，几乎不消耗电流。 MIC5309有固定输出电压版本，采用微小的6引脚1.6mm x 1.6mm薄型MLF无引脚封装，以及适用于对成本敏感应用的6引脚TSOT - 23封装。

商品特性

输入电压范围：1.7V至5.5V
全温度范围内保证输出300mA
在300mA负载下典型压差超低，为100mV
高电源抑制比（PSRR），在1kHz时高达90dB
输出电压范围：0.8V至2.0V
接地电流极低，满载时为23μA
偏置电源电压范围：2.5V至5.5V
使用1μF陶瓷输出电容时稳定
输入电压为1.7V时最大输出电流为300mA
瞬态响应极快，非常适合数字负载
具备热关断和限流保护功能
采用微小的6引脚1.6mm x 1.6mm薄型MLF封装
采用经济实惠的6引脚TSOT - 23封装

应用领域

移动电话
个人数字助理（PDA）
GPS接收器
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	90dB@(1kHz)
	压差	200mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	28uVrms
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
