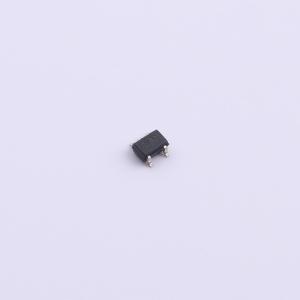

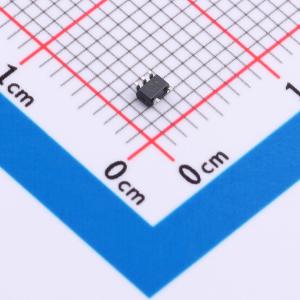

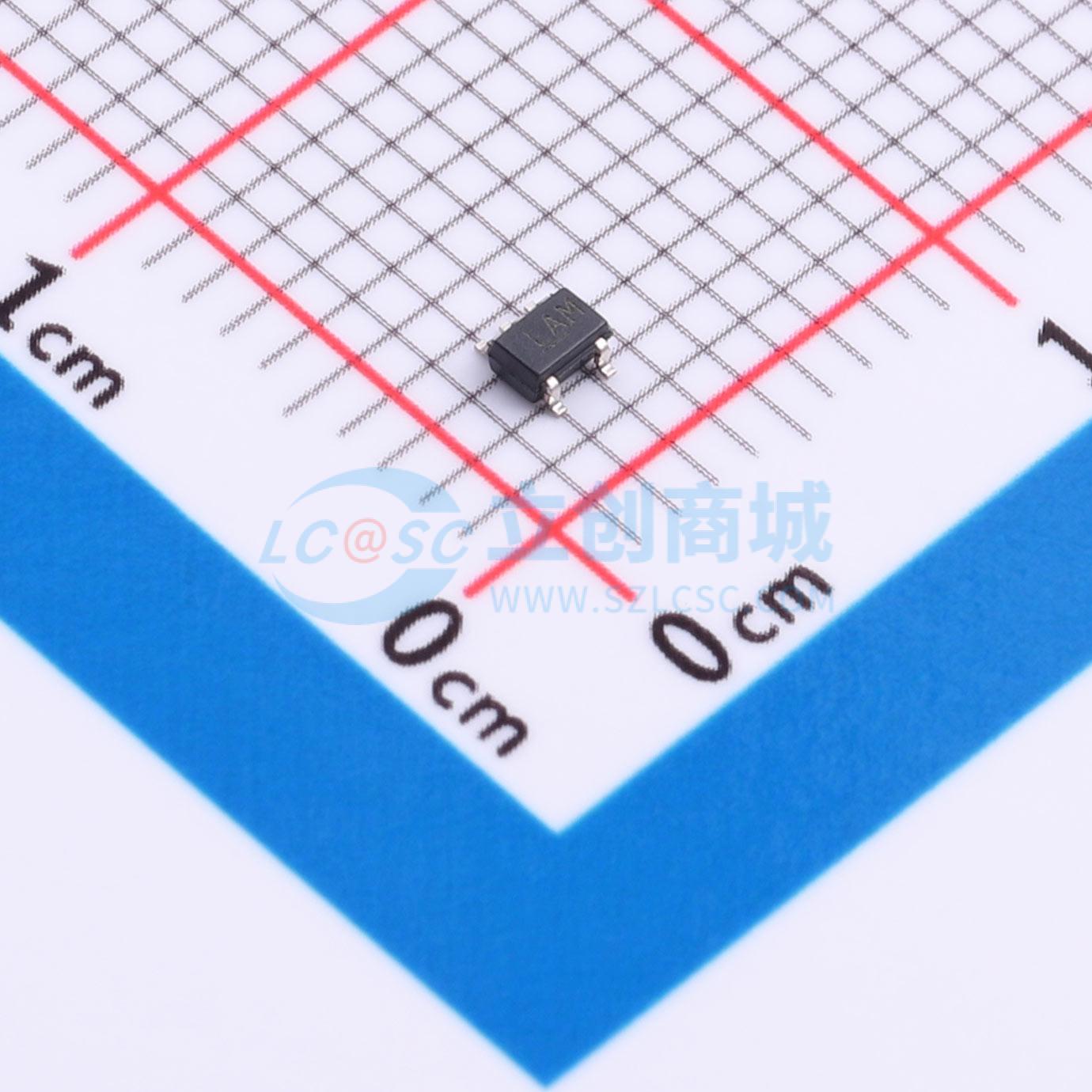

温馨提醒：图片仅供参考，商品以实物为准

MIC5213-2.5YC5-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5213-2.5YC5-TR
商品编号: C625840
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.228克(g)

商品参数

商品概述

MIC5213是一款采用Teeny™ SC-70封装的µCap 80mA线性稳压器。这款Teeny™ SC-70稳压器的占位面积仅为标准SOT-23封装的一半，具有极低的压差（轻载时典型值为20mV，80mA时为300mV）和极低的地电流（输出20mA时为225µA）。它还具备优于3%的初始精度，并包含一个逻辑兼容的使能输入。 µCap稳压器设计经过优化，可与低容值、低成本的陶瓷电容配合使用。为保证稳定性，输出端通常仅需0.47µF的输出电容。 MIC5213专为手持电池供电设备设计，可由CMOS或TTL兼容的逻辑信号控制。禁用时，功耗几乎降至零。如果不需要开关控制，可将使能引脚连接到输入端，实现三端操作。MIC5213在压差状态下地电流仅略有增加，进一步延长了电池使用寿命。MIC5213的主要特性包括限流、过温关断和反接电池保护。 MIC5213提供2.5V、2.6V、2.7V、2.8V、3.0V、3.3V、3.6V和5.0V的固定电压版本。

商品特性

Teeny™ SC-70封装
输出电压选择广泛
保证80mA输出
低静态电流
低压差
严格的负载和线性调整率
低温漂系数
电流和热保护
输入极性反接保护
关断模式电流为零
逻辑控制关断
使用低ESR陶瓷电容时稳定

应用领域

手机
笔记本电脑、笔记本和平板电脑
电池供电设备
条形码扫描仪
开关电源后置稳压器/直流-直流模块
高效线性电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	2.5V
	输出电流	80mA
	压差	600mV@(80mA)

	属性	参数值
	静态电流(Iq)	750uA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
