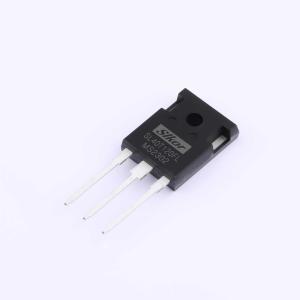

SL40T120FL
1.2kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 沟槽FS技术。 饱和电压：VCE(sat) = 1.8V @ IC + 40A。 符合RoHS标准。应用：通用逆变器。 UPS
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL40T120FL
- 商品编号
- C5632303
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.883333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 417W | |
| 输出电容(Coes) | 200pF | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 165nC@15V | |
| 输入电容(Cies) | 4.604nF | |
| 开启延迟时间(Td(on)) | 50ns | |
| 关断延迟时间(Td(off)) | 208ns | |
| 导通损耗(Eon) | 2.1mJ | |
| 关断损耗(Eoff) | 2.28mJ | |
| 反向恢复时间(Trr) | 376ns | |
| 反向传输电容(Cres) | 49pF |
