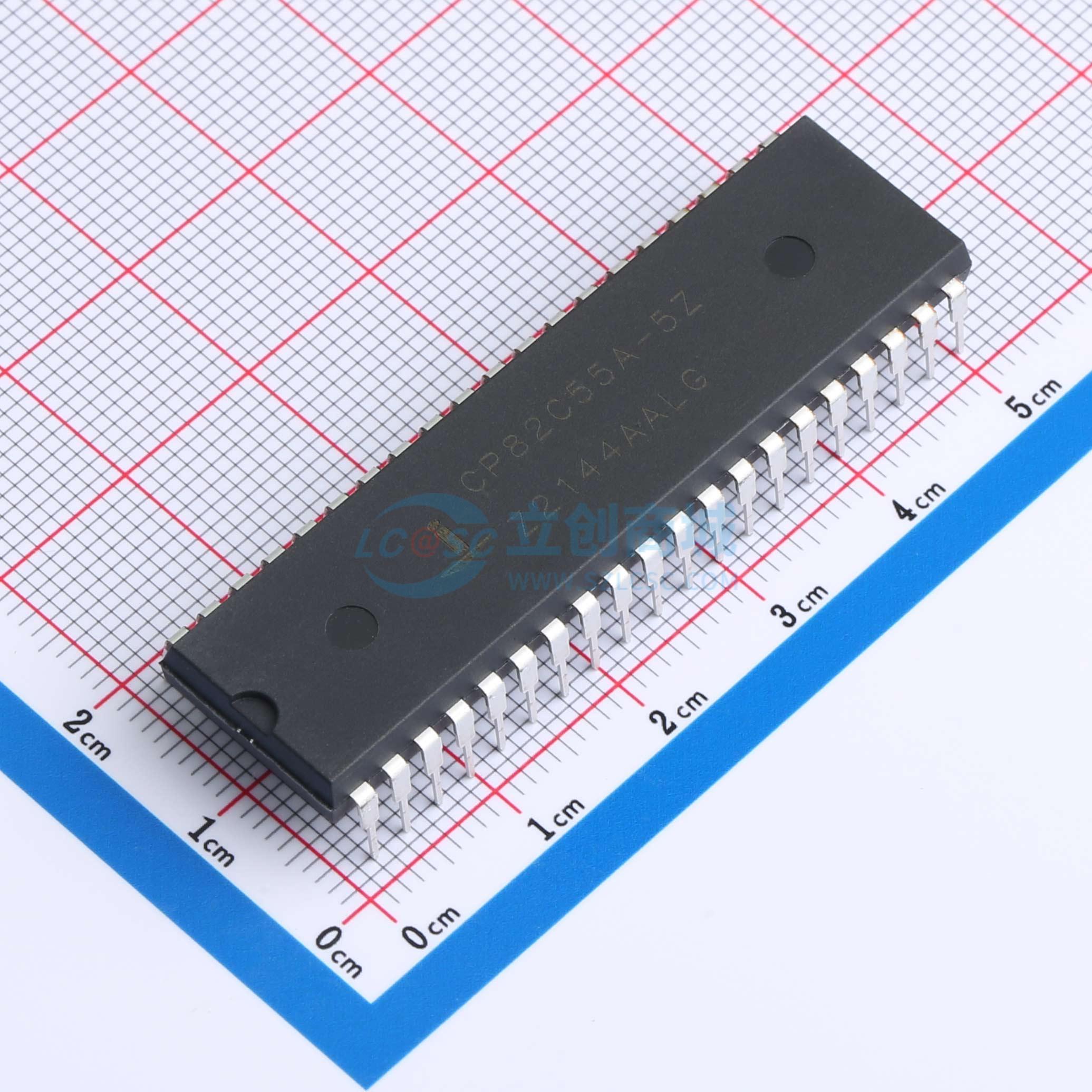

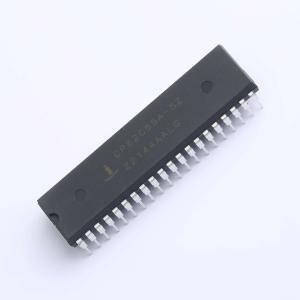

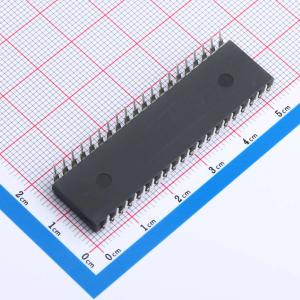

CP82C55A-5Z
CP82C55A-5Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- CP82C55A-5Z
- 商品编号
- C5628133
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 14.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | 并行 | |
| 是否有中断输出 | 无中断输出 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | 0℃~+70℃ |
商品概述
Intersil 82C55A是行业标准8255A的高性能CMOS版本，采用自对准硅栅CMOS工艺（Scaled SAJI IV）制造。它是一种通用可编程I/O设备，可与多种不同的微处理器配合使用。有24个I/O引脚，可分为两组，每组12个，可单独编程，并可在三种主要操作模式下使用。82C55A的高性能和行业标准配置使其与80C86、80C88和其他微处理器兼容。静态CMOS电路设计确保了低工作功耗。在整个温度范围内与TTL兼容，并且总线保持电路消除了上拉电阻的需求。Intersil先进的SAJI工艺使得其性能等于或优于现有的功能等效产品，而功耗仅为其一小部分。数据总线缓冲器是一个三态双向8位缓冲器，用于将82C55A连接到系统数据总线。读写和控制逻辑用于管理数据、控制或状态字的所有内部和外部传输。A组和B组控制由系统软件对每个端口的功能配置进行编程。82C55A包含三个8位端口（A、B和C），可由系统软件配置为多种功能特性。操作模式有三种，分别为模式0 - 基本输入/输出、模式1 - 选通输入/输出、模式2 - 双向总线。当复位输入为高电平时，所有端口将设置为输入模式。
商品特性
- 提供无铅加退火版本（符合RoHS标准）
- 引脚与NMOS 8255A兼容
- 24个可编程I/O引脚
- 完全与TTL兼容
- 高速运行，与5MHz和8MHz的80C86和80C88配合使用时无需“等待状态”
- 直接位设置/复位功能
- 增强的控制字读取功能
- L7工艺
- 所有I/O端口具有2.5mA驱动能力
- 低待机功耗（ICCSB），10μA
