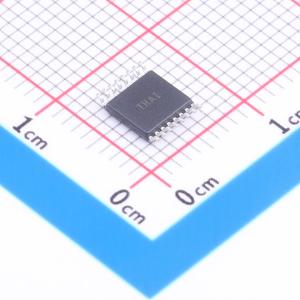

温馨提醒：图片仅供参考，商品以实物为准

DS2762AE+

描述: 高精度、Li+电池监测器，带报警输出、 1-Wire电池监视器，集成了单节电池保护电路，并在电流或温度超出用户定义的门限时发出报警信号
品牌名称: ADI(亚德诺)
商品型号: DS2762AE+
商品编号: C5624619
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

DS2762高精度锂离子电池监测器是一款专为对成本敏感的电池组应用量身定制的数据采集、信息存储和安全保护设备。这款低功耗设备将精确的温度、电压和电流测量、非易失性（NV）数据存储以及锂离子保护功能集成于TSSOP封装或倒装芯片封装的小尺寸封装中。DS2762是剩余电量估算、安全监测和电池特定数据存储等应用中的关键组件。

商品特性

锂离子安全电路：过压保护、过流/短路保护、欠压保护，当累积电流或温度超过用户可选限值时向主机发出警报
0V电池恢复充电
提供两种配置：内置25mΩ检测电阻、外部用户可选检测电阻
电流测量：12位双向测量，内置检测电阻配置：最低有效位（LSB）为0.625mA，动态范围为±1.9A；外部检测电阻配置：最低有效位为15.625μV，动态范围为±64mV
电流累积：内置检测电阻：最低有效位为0.25mAhr；外部检测电阻：最低有效位为6.25μVhr
电压测量分辨率为4.88mV
使用集成传感器进行温度测量，分辨率为0.125°C
支持系统电源管理和控制功能
32字节可锁定EEPROM
16字节通用SRAM
具有唯一64位设备地址的Dallas单总线接口
低功耗：工作电流：典型值为60μA，最大值为90μA；睡眠电流：典型值为1μA，最大值为2μA

应用领域

个人数字助理（PDA）
手机/智能手机
数码相机

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2.5V~5.5V
	最大充电电流	-
	充电饱和电压	4.275V

	属性	参数值
	放电截止电压	2.5V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
