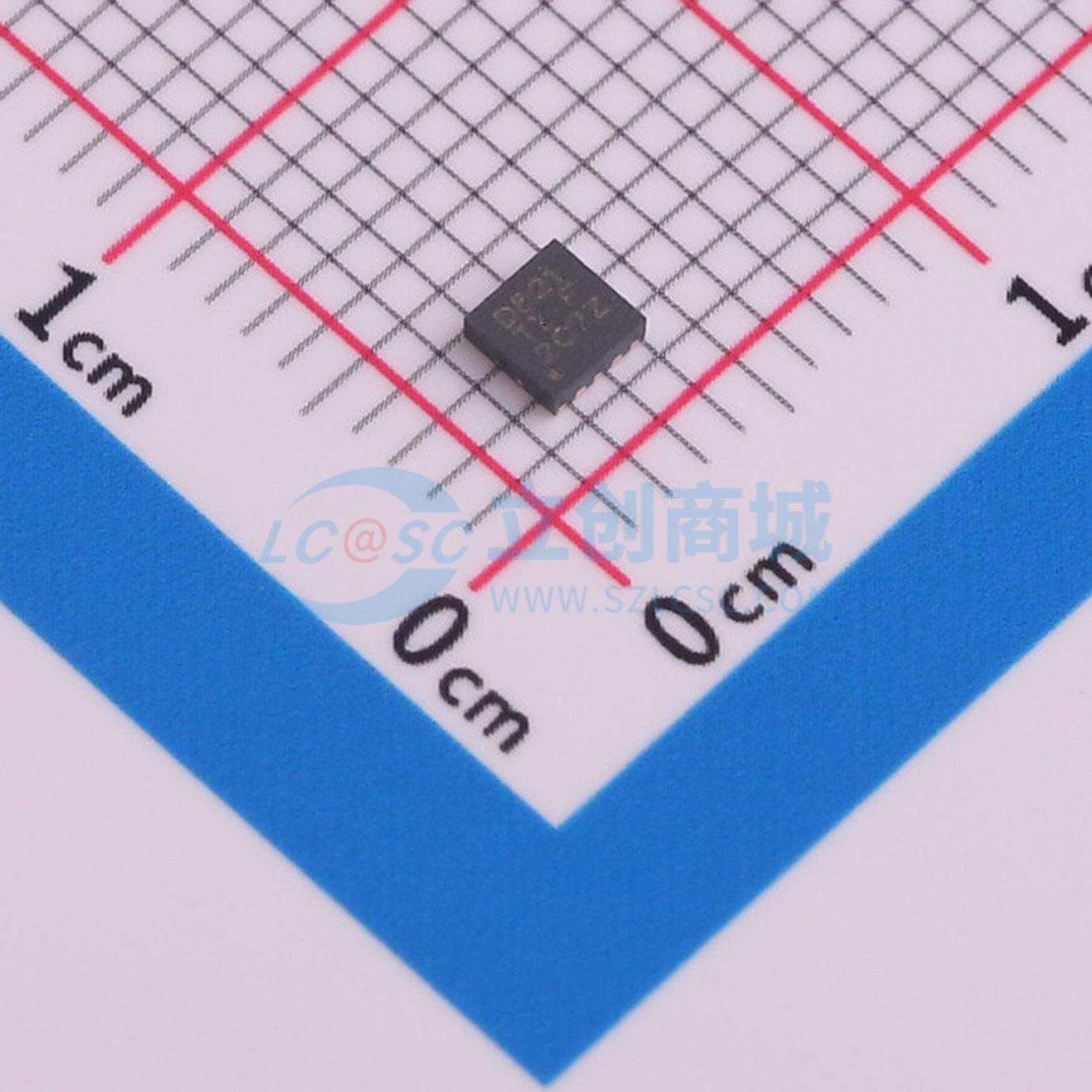

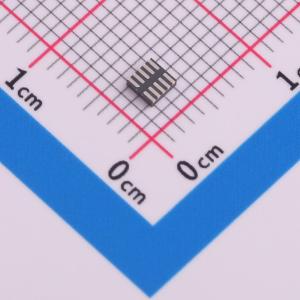

温馨提醒：图片仅供参考，商品以实物为准

DAC82001DRXR

DAC82001 16位，低毛刺，单通道电压输出，无缓冲的DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC82001 单通道 16 位低干扰噪声、无缓冲电压输出数模转换器 (DAC)
品牌名称: TI(德州仪器)
商品型号: DAC82001DRXR
商品编号: C5623981
商品封装: WSON-10(2.5x2.5)
包装方式: 编带
商品毛重: 0.203333克(g)

商品参数

商品概述

16位DAC82001是一款高精度、低功耗、单通道数模转换器（DAC），具有无缓冲电压输出。 DAC82001可在3.3V和5V电源下工作，提供1 LSB的微分非线性（DNL）和2 LSB的积分非线性（INL）。高精度与小封装相结合，使该器件成为增益和失调校准、电压设定点生成以及电源控制等应用的理想选择。DAC82001集成了上电复位（POR）电路。POR电路可确保DAC输出根据RSTSEL引脚的状态在上电时处于零刻度或中间刻度，并保持该刻度，直到向器件写入有效代码。RESET引脚拉低后，所有内部寄存器将异步复位。 DAC82001采用通用的三线串行外设接口（SPI），时钟速率最高可达50 MHz。

商品特性

16位性能：1 LSB DNL和2 LSB INL
低毛刺能量：0.5 nV-s
快速建立时间：1 µs
宽电源电压范围：2.7 V至5.5 V
宽参考电压范围：2.0 V至VDD
低功耗：5.0 V时为250 µA
三线串行外设接口（SPI），最高50 MHz
复位至零刻度或中间刻度
VDD = 5.5 V时，VIH为1.62 V
工作温度范围：-40℃至+85℃
封装：小型10引脚WSON

应用领域

示波器（DSO）
电池测试
半导体测试
超声扫描仪
直流电源、交流电源、电子负载

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	1us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	250uA
